6.6.2　纹波抑制

6.6.2　纹波抑制

1）纹波的产生

纹波（ripple）最常见的定义是指在直流电源上不希望出现的交流电压变动量，一般是因为直流电压是利用交流电压转换后产生，其中输出电压中的交流成分无法完全消除而造成。

2）纹波的危害

纹波本身属于星载计算机不期望的干扰项，其危害主要体现在以下五个方面：

（1）容易在设备中产生不期望的谐波，而谐波会产生较多的危害。

（2）降低了电源的效率。

（3）较强的纹波会造成浪涌电压或电流的产生，导致烧毁用电设备。

（4）会干扰数字电路的逻辑关系，影响其正常工作。

（5）会带来噪声干扰，使图像设备、音响设备不能正常工作。

3）纹波抑制方法

星载嵌入式电源系统设计时，在轻载模式下切换为较低的开关频率，重载情况下使用较高的开关频率。这一模式的缺点在于所引入的电源纹波更高，且纹波频率分布范围广，抑制较为困难。为了改善电源噪声及纹波，目前常用的纹波抑制措施有多级RLC滤波、共模扼流圈、后级低压差线性稳压等，其对比分析见表6- 4。

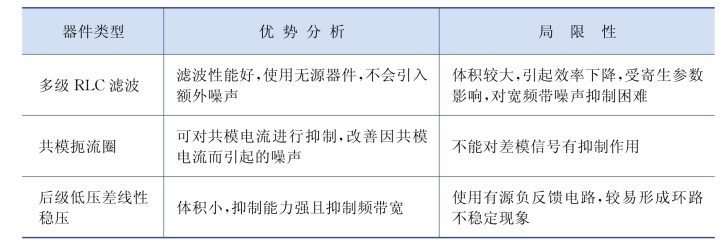

表6-4　常用纹波抑制方法对比
