节气门位置传感器检测

四、节气门位置传感器检测

（一）线性节气门位置传感器的常见故障与检测

线性节气门位置传感器内部结构是一个可变（滑动）电阻，可用诊断仪读取信号电压或节气门开度，怠速时为0.5～0.6 V，节气门全开时约4.5 V。也可用万用表电阻挡和直流电压挡检测节气门位置传感器的电阻与直流电压信号（图2-44）。

线性节气门位置传感器的接线有3线（可变电阻式）和4线（综合式）两种，日本车系一般采用4线，其他车系一般采用3线。

（二）电子式节气门位置传感器检测（以丰田卡罗拉轿车为例）

电子式节气门位置传感器电路和丰田卡罗拉轿车电路如图2-45和图2-46所示。

1.检查线束和连接器

检测要求：

①断开节气门体连接器。

②断开ECM连接器。

③根据表2-7和表2-8中的值测量电阻。

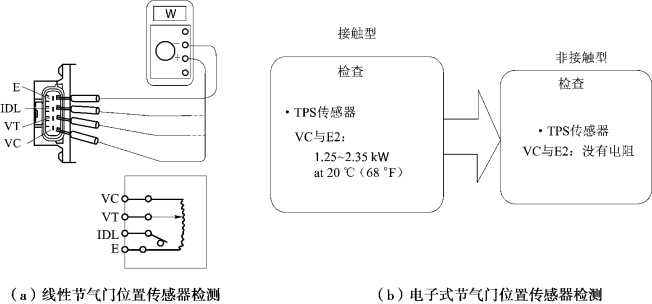

图2-44　节气门位置传感器检测

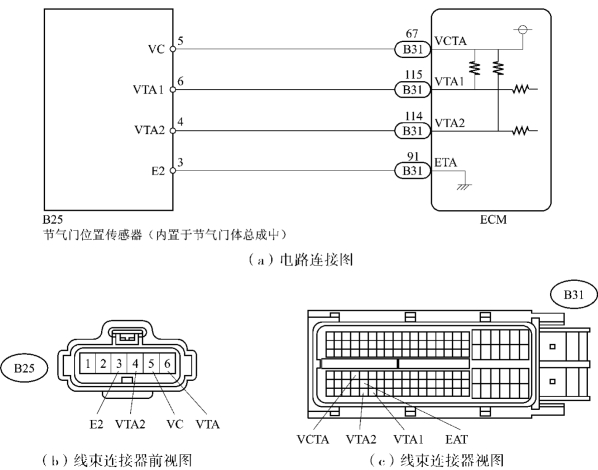

图2-45　电子式节气门位置传感器

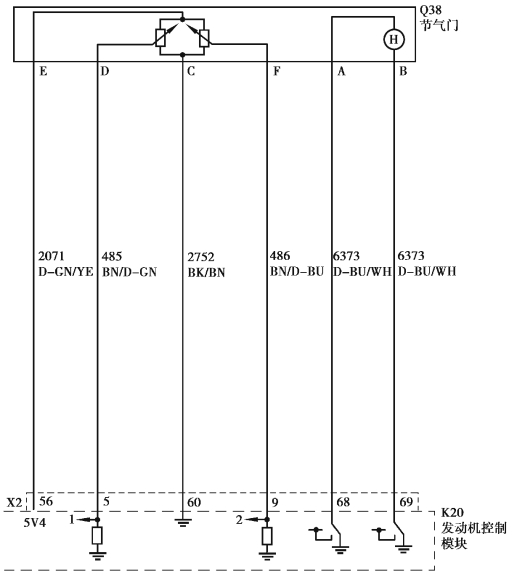

图2-46　丰田卡罗拉轿车电路图

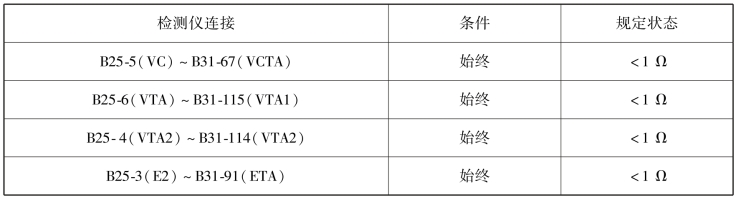

表2-7　断路检查

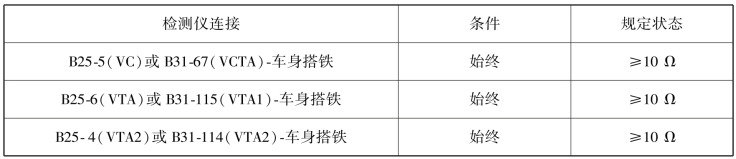

表2-8　短路检查

2.检查ECM（VC电压）

检测要求：

①断开节气门体连接器。

②将点火开关置于ON位置。

③根据表2-9中的值测量电压。

表2-9　测量电压表

3.用示波器进行检测

接通点火开关，观察节气门开度变化时的信号电压，显示标准波形（图2-47）。

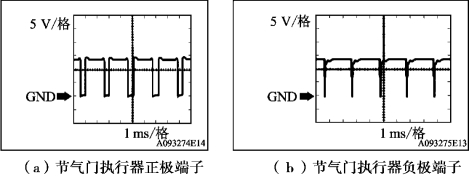

图2-47　示波器波形图
