技能二　进气歧管压力传感器检测

技能二　进气歧管压力传感器检测

一、工具准备

轿车（能启动）、万用表、普通工具、维修手册、检测线。

二、主要检测步骤

（一）读取故障码

①将解码器连接到诊断接口。

②将点火开关转到“ON”，并打开解码器。

③清除故障代码（即使未存储DTC，也执行清除DTC步骤）。

④将点火开关转到“OFF”，并等待至少30 s。

⑤将点火开关转到“ON”，并打开解码器。

⑥等待5 s或更长时间。

⑦读取待定故障码。

（二）电路及元件检测

①将点火开关置于“OFF”位置，断开进气歧管绝对压力传感器的线束连接器，等待2 min。

②测试低电平参考电压电路端子2和搭铁之间的电阻是否小于10Ω。

③将点火开关置于“ON”位置。

④测试5 V电压电路端子1和搭铁之间的电压是否为4.8～5.2 V。

⑤检查信号电路。

⑥部件测试。

a.将点火开关置于“OFF”位置，拆下歧管绝对压力传感器。

b.在5 V参考电压电路端子1和歧管绝对压力传感器对应的端子之间安装1条带3 A保险丝的跨接线。

c.在歧管绝对压力传感器的低电平参考电压电路端子2和搭铁之间安装1根跨接线。

d.将跨接线安装到歧管绝对压力传感器的信号电路端子3。

e.在歧管绝对压力传感器信号电路端子3的跨接线和搭铁之间连接一个数字式万用表。

f.将点火开关置于“ON”位置，使用真空泵缓慢地向传感器施加真空，同时观察数字式万用表上的电压。电压变化范围为0～5.2 V，没有峰值或跌落。

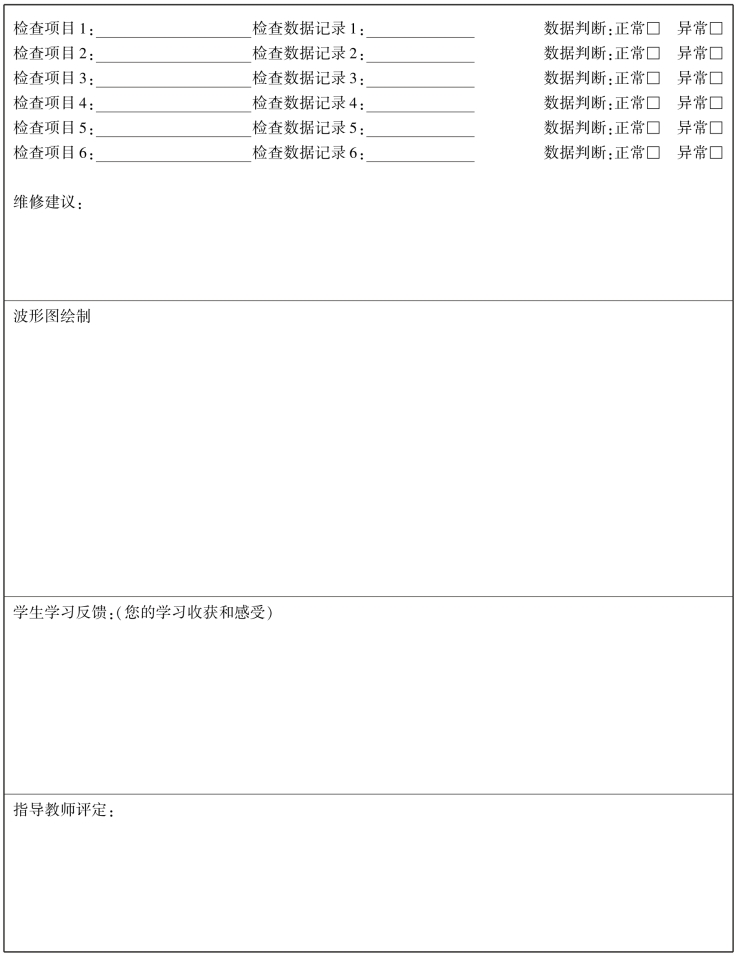

续表
