技能五　怠速控制阀检查

技能五　怠速控制阀检查

一、基本工具

轿车（能启动）、解码器、万用表、普通工具、维修手册、检测线。

二、主要检测步骤

（一）读取故障码

①将解码器连接到诊断接口。

②将点火开关转到“ON”，并打开解码器。

③清除故障代码（即使未存储DTC，也执行清除DTC步骤）。

④将点火开关转到“OFF”，并等待至少30 s。

⑤将点火开关转到“ON”，并打开解码器。

⑥等待5 s或更长时间。

⑦读取待定故障码。

（二）元件及电路检测

点火开关处于“OFF”挡位，取下带怠速电机的节气门体。

①检查线路导通电阻。

②测量线路绝缘电阻。

③检查线束和连接器。

检测数据见表2-11。

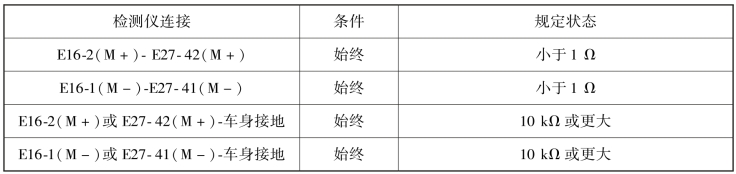

表2-11　检测数据

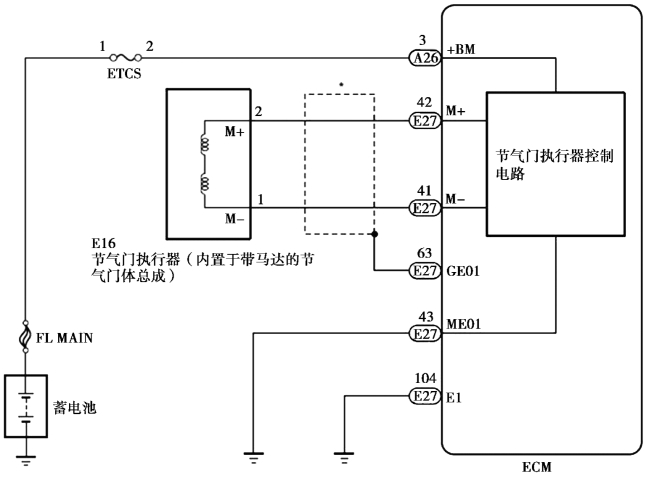

节气门执行器电路图如图2-48所示。

图2-48　节气门执行器电路图
