曲轴位置传感器检测

三、曲轴位置传感器检测

1.磁脉冲式曲轴位置传感器检测

（1）磁脉冲式曲轴位置传感器电阻的检测

根据曲轴位置传感器的电路，拔出其导线连接器，如图4-22所示，用万用表测量传感器上1、2端子之间的电阻应符合维修手册的规定，否则应更换传感器。

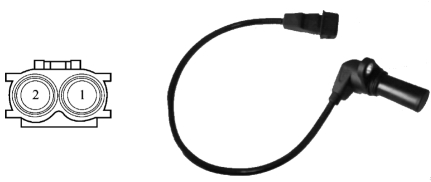

图4-22　磁感应式曲轴位置传感器连接器

（2）曲轴位置传感器输出信号的检测

拔出曲轴位置传感器的导线连接器，当转动发动机时，测量1、2端子间应有脉冲信号输出。如果没有脉冲信号输出，则需更换传感器。

（3）传感器线圈与信号转子的间隙检测

用厚薄规检查信号转子与传感器线圈凸起之间的空气间隙，其间隙为0.2～0.4 mm。若间隙不符合要求，则需调整或更换。

2.霍尔式曲轴位置传感器检测

图4-23　霍尔式曲轴位置传感器连接器

（1）传感器电阻检查

如图4-23所示，拆卸曲轴位置传感器连接器，用万用表分别测量传感器A—B端子和A—C端子的电阻值，正常为无穷大，否则应更换传感器。

（2）供电检测

先拨开曲轴位置传感器的导线连接器，将点火开关置于“ON”，用万用表检测连接线侧C端子电压应为手册规定电压，否则为电源供电线路连接不良或断路故障。

（3）信号检测

装好传感器连接器，启动发动机，用万用表检测传感器信号线A输出电压，发动机运转时传感器信号输出电压应在手册规定值之间变化且电压值呈脉冲性，否则应更换传感器；用示波器测量输出信号波形判断传感器是否正常。
