曲轴位置传感器的类型和工作原理

二、曲轴位置传感器的类型和工作原理

1.磁感应式曲轴位置传感器

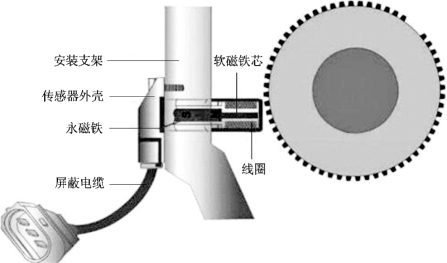

磁感应式曲轴位置传感器结构示意图如图4-20所示。

图4-20　磁感应式曲轴位置传感器结构示意图

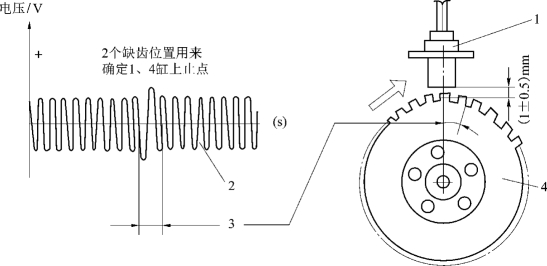

曲轴上的目标轮相当于一个旋转磁阻分配器。如图4-21所示旋转磁阻分配器（曲轴目标轮）和曲轴位置传感器间的电磁感应产生一个输出电压脉冲信号。曲轴转动时，曲轴目标轮上的齿和槽以不同的距离切割传感器磁力线，并通过传感器引起其感应到的磁阻改变。正是由于这个可变的磁阻，才能产生可变的输出脉冲信号。输出信号的波形和单位时间变化率反映出曲轴的旋速度和相对旋转位置，并且其频率与曲轴旋转频率成正比。

图4-21　磁感应式曲轴位置传感器工作原理图

1—传感器；2—波形；3—缺齿；4—信号转子

2.霍尔式曲轴位置传感器

霍尔式曲轴位置传感器与霍尔式凸轮轴位置传感器工作原理相同，也是利用霍尔效应原理工作的，由信号转子及霍尔信号发生器构成。工作原理可以参见霍尔式凸轮轴位置传感器。
