爆震传感器检测

1.爆震传感器电阻的检测

点火开关置于OFF位，拨开爆震传感器导线接头，用万用表欧姆挡检测爆震传感器的接线端子与外壳间的电阻应为无穷大；若测量电阻很小或导通，则须更换爆震传感器。

图4-27　爆震传感器电阻检测示意图

磁致伸缩式爆震传感器如图4-27所示，还可应用万用表欧姆挡检测线圈的电阻，其阻值应符合规定值（具体数据见具体车型维修手册），否则更换爆震传感器。

2.爆震传感器输出信号的检查

拨开爆震传感器的连接插头，根据爆震传感器电路连接图（图4-28）在发动机怠速时用万用表或示波器检查爆震传感器的接线端子与搭铁间的电压或输出波形信号（图4-29），此时应有脉冲电压或信号输出；如没有，应更换爆震传感器。

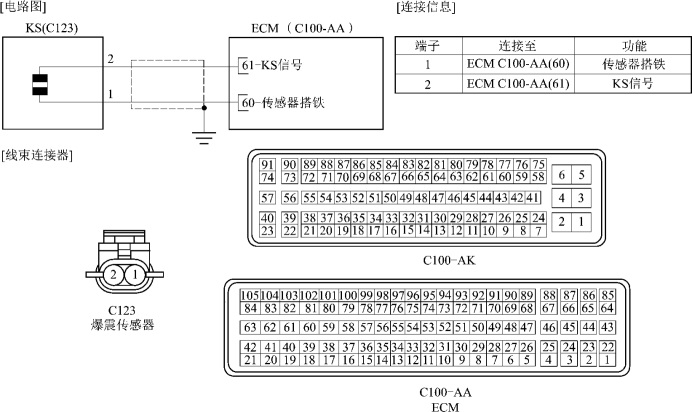

图4-28　爆震传感器线路连接图

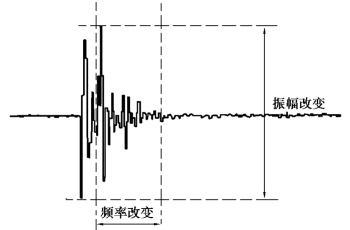

图4-29　爆震传感器波形图
