点火线圈的分类

常用的点火线圈分为开磁路点火线圈和闭磁路点火圈两种形式。

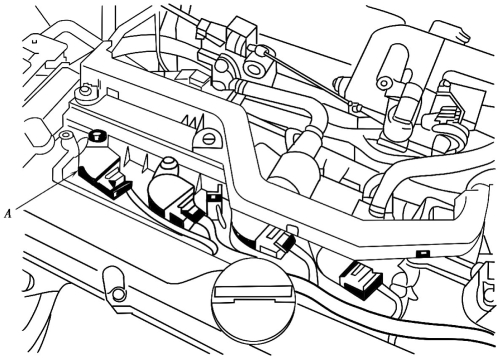

图4-30　点火线圈位置安装示意图

（1）开磁路点火线圈

开磁路点火线圈是利用电磁互感原理制成的，主要由硅钢片叠成的铁芯上的初级线圈和次级线圈、壳体及其外的附加电阻等组成。开磁路点火线圈有两接线柱式和三接线柱式之分。

（2）闭磁路点火线圈

闭磁路点火线圈将初级绕阻和次级绕组都绕在口字形或日字形的铁芯上。初级绕组在铁芯中产生的磁通，通过铁芯构成闭合磁路。闭磁路点火线圈的优点是漏磁少，磁路的磁阻小，因而能量损失小，能量变换率高，可达75%（开磁路式点火线圈只有60%）。并且闭磁路式点火线圈采用热固性树脂作为绝缘填充物，外壳以热熔性塑料注塑成型，其绝缘性、密封性均优于开磁路点火线圈。
