任务1　实验分解

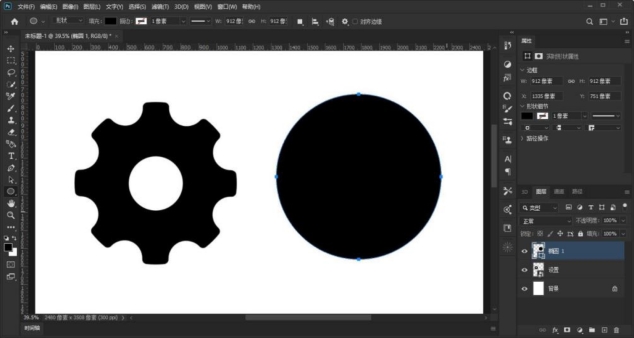

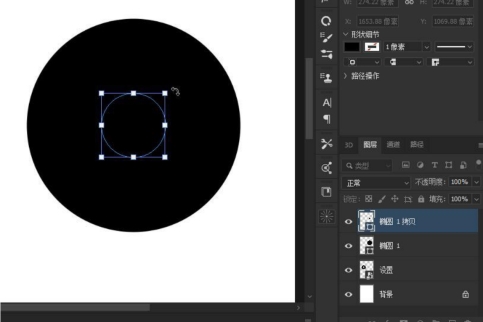

（1）桌面双击Photoshop 进入，打开软件，利用椭圆工具按住Shift 绘制一个正圆。如图3.81 所示。

图3.81

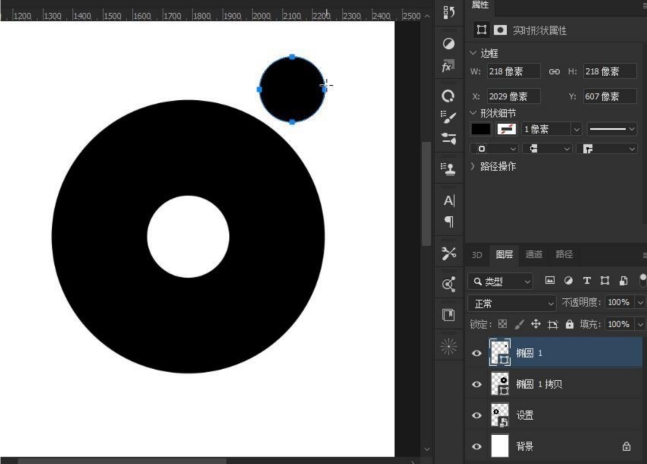

（2）复制一层后按Ctrl+T，按Shift+Alt 缩小复制的圆（2020 版本按Alt）。如图3.82 所示。

图3.82

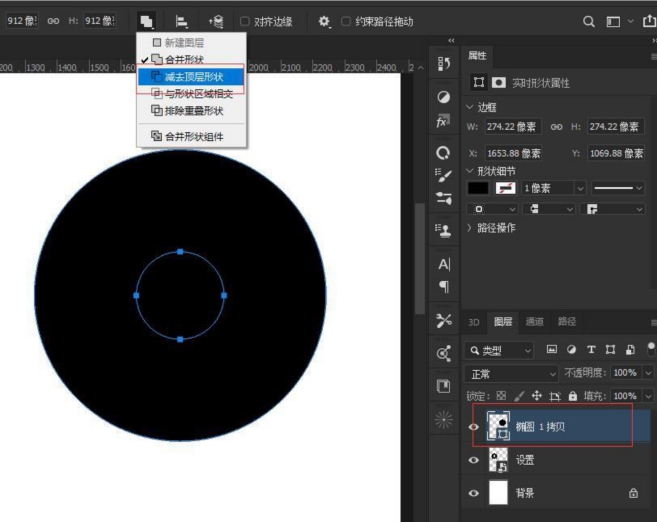

（3）将两个图层合并，使用路径选择工具选择小圆，并执行“减去顶层”。如图3.83所示。

图3.83

（4）绘制一个小圆制作齿轮凹陷地方。如图3.84 所示。

图3.84

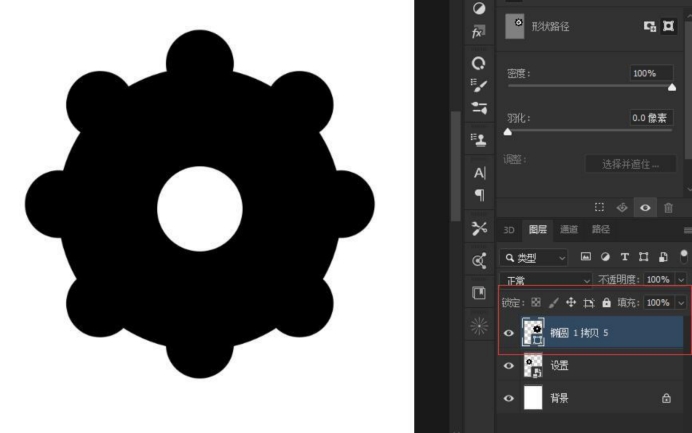

（5）复制小圆如图排列。如图3.85 所示。

图3.85

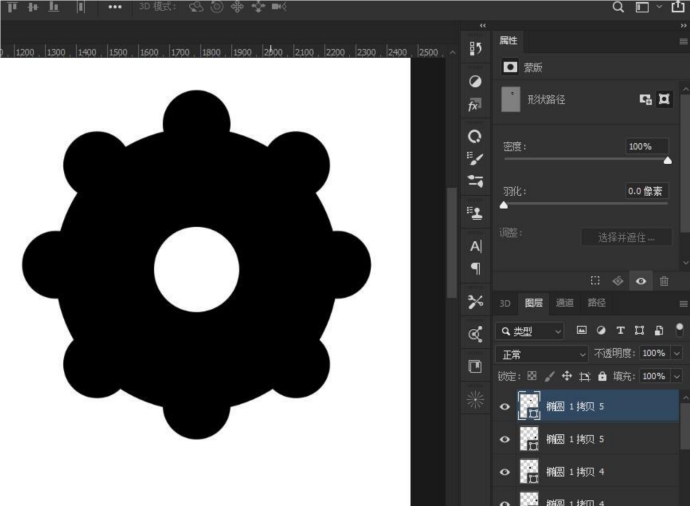

（6）将所有矢量图层合并，并有路径选择工具选中所有小圆。如图3.86 所示。

图3.86

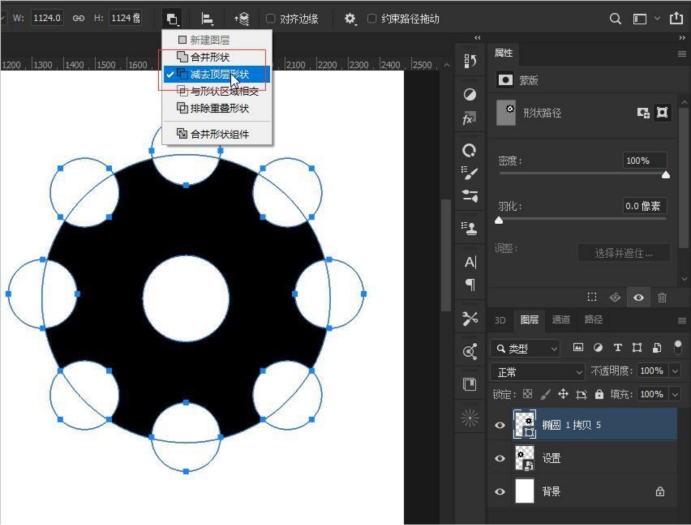

（7）执行“减去顶层”。如图3.87 所示。

图3.87

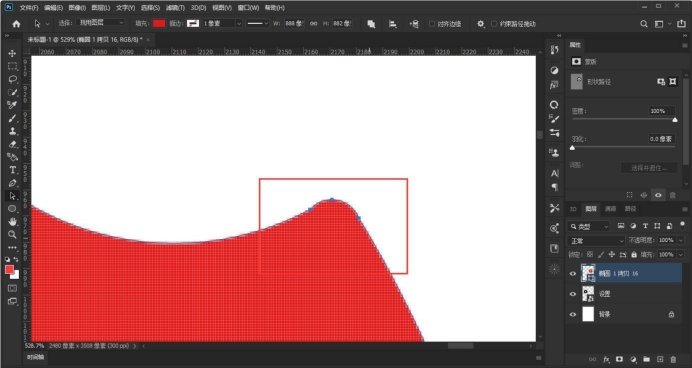

（8）得到设置图标的初形，我们发现原图的尖角地方是圆角，这在AI 中是非常容易处理的问题，但在PS 中会稍显麻烦。我们绘制小圆放置如图所示的地方。换个颜色便于观察如图3.88 所示。

图3.88

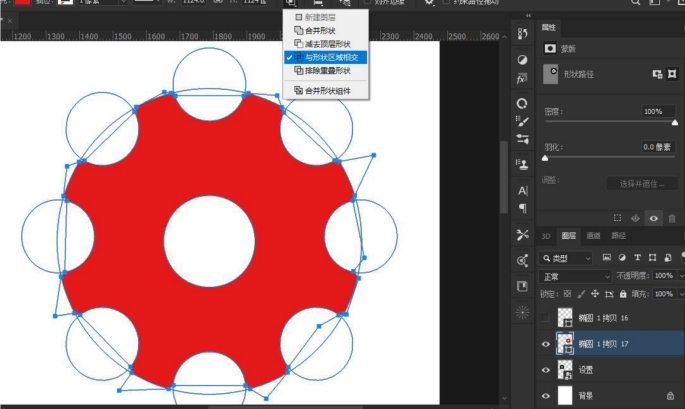

（9）在小圆与设置图标“相切”的位置用钢笔工具绘制得到如图所示图形。如图3.89所示。

图3.89

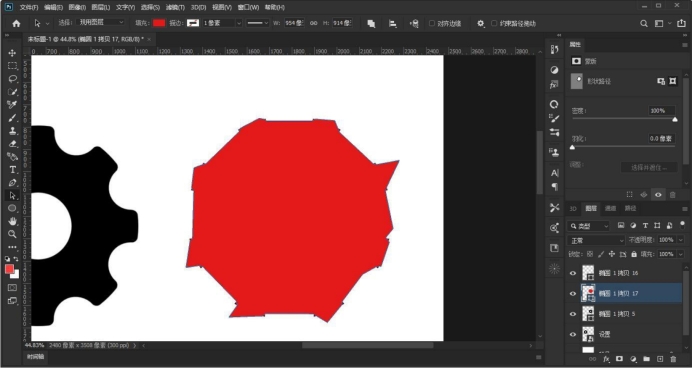

（10）将绘制形状与设置图标合并，注意：些时我们所绘制的小圆是不合并的，些时的设置上的尖角被切掉。如图3.90 所示。

图3.90

　

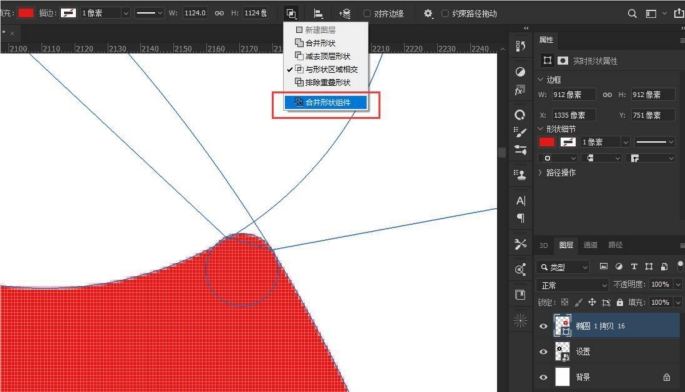

（11）这时将绘制的小圆显示出来，将所有小圆与设置图标合并执行“合并形状组件”。如图3.91 所示。

图3.91

（12）得到如示图形。如图3.92 所示。

图3.92

（13）完成绘制，圆角的大小取决于所绘制的圆的大小。如图3.93 所示。

图3.93
