5.5.1 图形说明
科技图形要求图形简洁，但要将意思表达清楚。因此，除了前面已述的绘制出曲线、曲面外，还要附加必要的说明、注释等，这样才能表达更完整的意思。

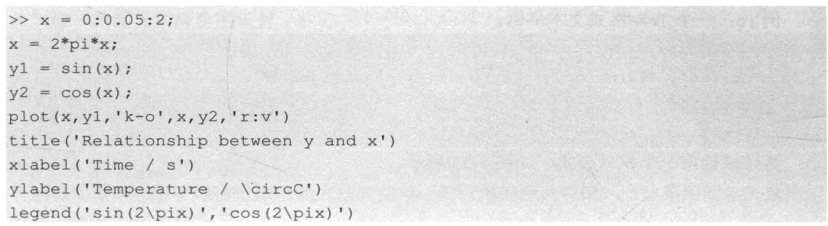

例15：图形的注释。
输出结果如图5-32所示。

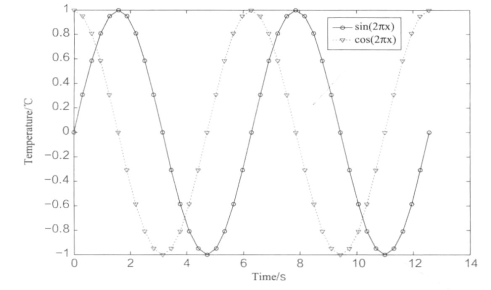

图5-32 带标注的MATLAB图形
相对于前面例子中的图形，此图形加了说明，包括图题、坐标轴注释、图例。这三者是图形说明中最常见的。
图题：用于说明图形的意义。用title函数完成。
坐标轴注释：用于说明坐标轴的意义及单位。用xlabel、ylabel、zlabel函数完成。
图例：当图中曲线多于一个时，用于区别。用legend函数完成。
图形说明一般均为字符串。需说明的是，有些符号是不能用键盘直接输入的，如例15中的π、℃等，这时就要用TeX[3]格式了。事实上，图形的标注项最终都生成MATLAB的Text对象（绘图元素）。Text对象有一个属性为“interpreter”，该属性可用于设置Text的解释系统（即翻译系统），默认情况下，此属性设置为“tex”，也可将其设置为“latex” [4]。这样，就可以在文本中使用TeX或LaTeX的命令了。TeX是一个高级的排版系统[5]，因此读者完全不用担心有符号或公式打不出来。
但对于普通应用者来说，可能用到的就是写一两个希腊字母这点功能。在TeX中，希腊字母及各种符号均对应一个TeX命令。常用命令可在“Help” → “MATLAB”→“Functions（alphabetical list）”→“text” → “property list”→“string”中查询。

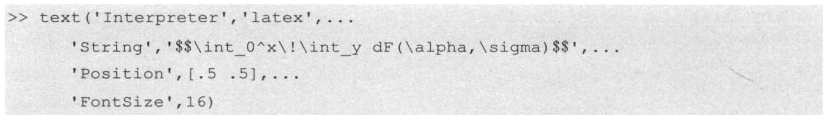

例16：一个TeX格式文本举例。
其结果输出一个积分公式，如图5-33所示。

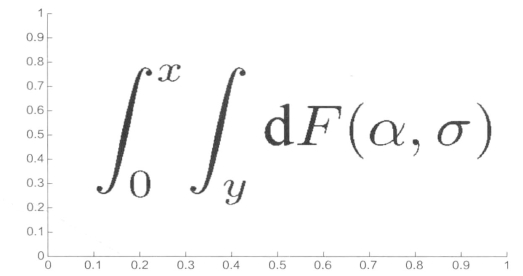

图5-33 用TeX文本输出的一个积分公式
此外，图形说明还包括图中必要的文字、箭头等。这些（包括上述三项）均可用TeX形式输出，也可用figure菜单和工具条中的操作，用鼠标互动来完成。
