13.2.1　目标及要求

本部分数据处理针对低碳钢拉伸实验进行，其目标是利用试验机导出的数据文件绘制一个如图13-5所示的曲线图。仔细观察这个曲线图，可以发现3个主要特点：首先，曲线的标注明晰且丰富，除了标注必要的坐标信息外，材料的屈服、强度极限等均标注在合适的位置；其次，在曲线图的空白位置嵌入了一个局部放大图，更清楚地显示了弹性变形阶段和屈服初期试件的变形；最后，用拟合的方法计算出了材料的弹性模量，并标注在曲线上。

这样的图，信息量非常丰富，且合理利用了空间，显不出拥挤，因此是文章或报告中常用的图。要绘制这样的图，必须用带有数据处理功能的绘图软件。

下面介绍如何用MATLAB实现图13-5的绘制。

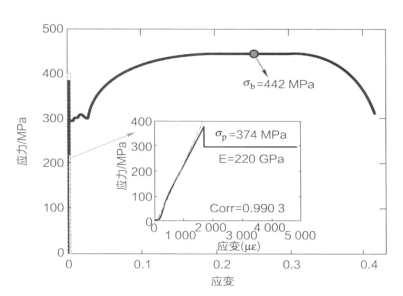

图13-5　最终的应力-应变曲线图
