13.2.2　具体实现过程

13.2.2　具体实现过程

（1）读取数据

读取“应力应变数据.txt”文件中的应力、应变数据，将其赋值给变量stress和strain。

（2）绘制整体应力-应变曲线

绘制整体应力-应变曲线，标注x，y轴的名称、字体，结果如图13-6所示。

（3）计算强度极限并标记在曲线上

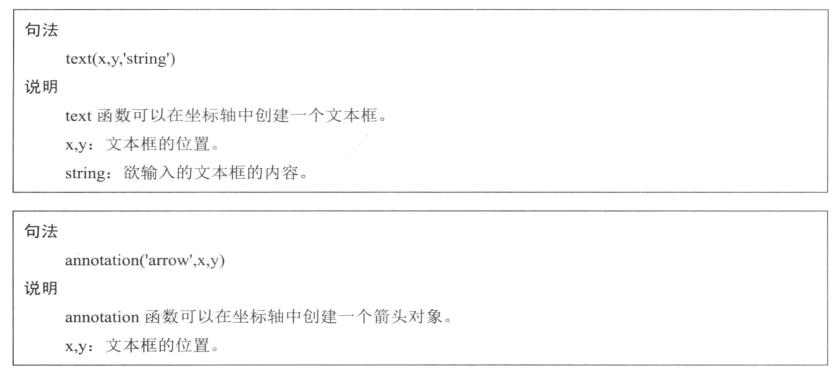

使用max函数找到应力最大值点的应力（强度极限）和对应的应变，将其绘制在曲线上。使用text函数和annotation函数标注数值。中间曲线如图13-7所示。下面对上述两个用于标注的命令做简单的介绍。

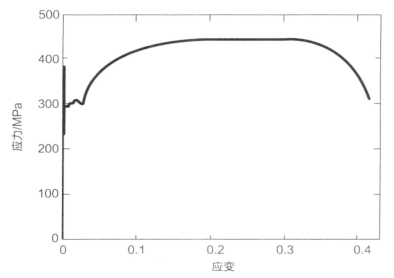

图13-6　绘制整体应力-应变曲线的结果

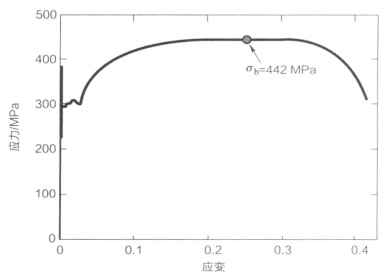

图13-7　在曲线上标注出强度极限后的结果图

（4）选取应力-应变曲线的线性段数据并放大显示

建立一个新的坐标轴并设定其位置，选取应力-应变曲线的线性段数据，将其显示在新的坐标轴中，同时，还可以将该段的应力最大值（比例极限）和对应应变值找出并进行标注，如图13-8所示。

（5）拟合

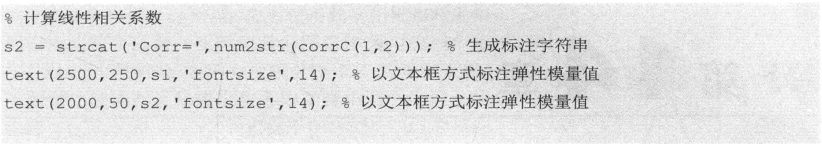

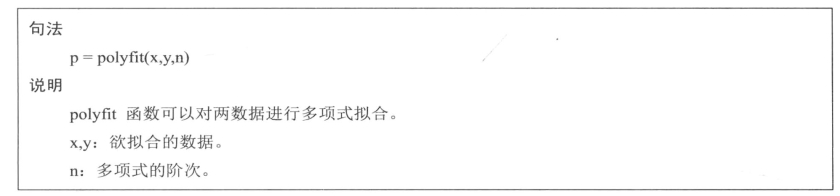

拟合所得数据得到材料的弹性模量，将此数值标注在曲线旁。同时，还可以将拟合数据绘制在曲线中与原始数据对比。另外，可以计算线性段数据的线性相关系数，同样也可以标注在曲线旁，最终的曲线如图13-5所示。下面对用于拟合polyfit命令的用法做简单的介绍。

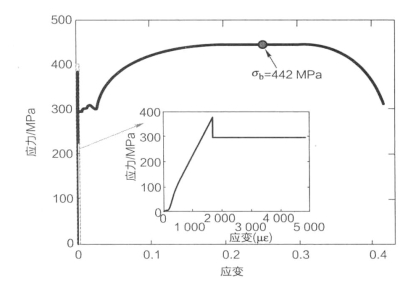

图13-8　添加放大显示后的曲线图

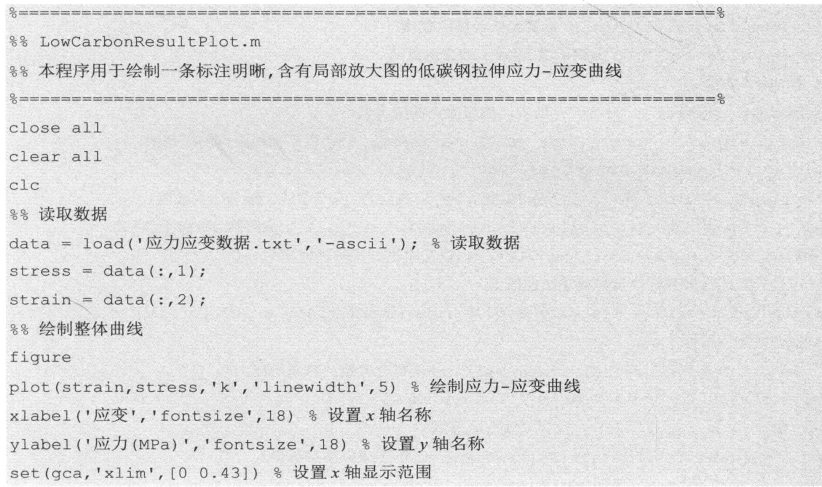

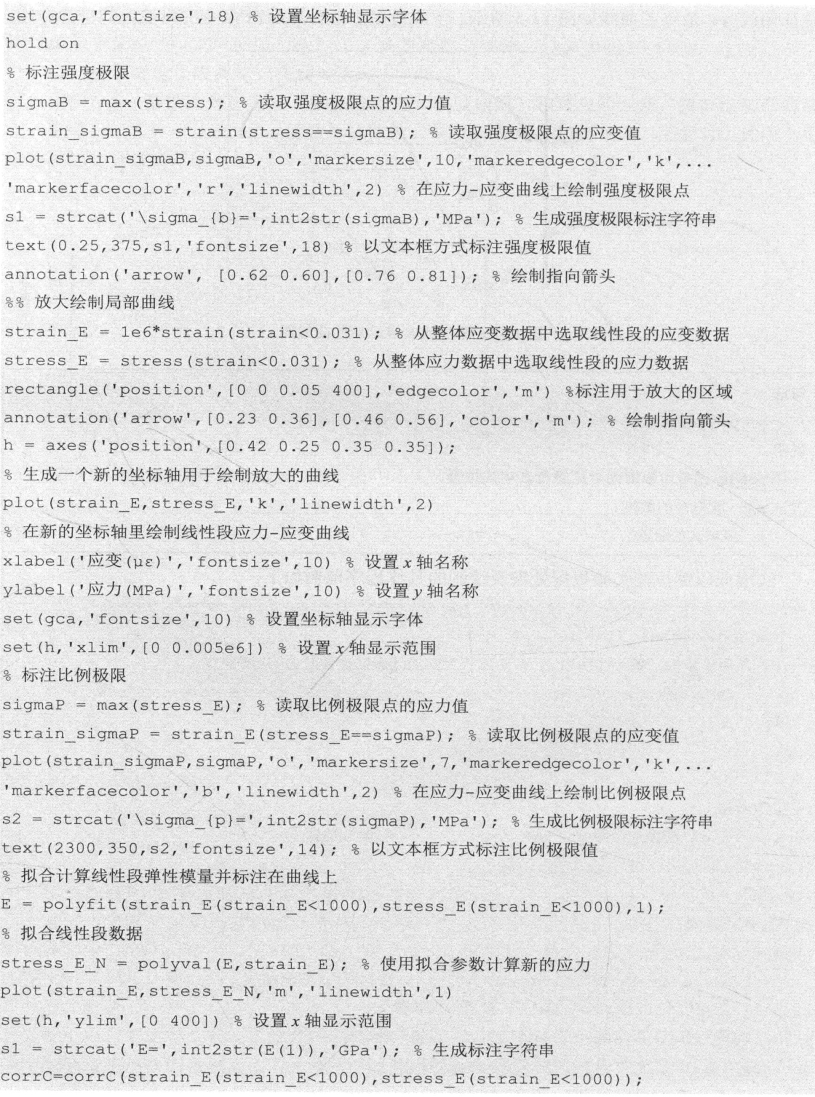

实现低碳钢拉伸实验数据处理及绘制的具体程序范例如下。
