学习任务3 大众01M液压控制系统的检修
【学习目标】
1. 知识目标
（1） 大众01M自动变速器阀体组的组成与功用。
（2） 大众01M自动变速器各阀体的工作原理。
2. 技能目标
（1） 能够对大众01M自动变速器阀体组进行正确的拆装。
（2） 能够按照维修手册指引进行操作。
【任务描述】
一辆经典大众宝来轿车，装有01M自动变速器，车主将车开到4S店，反映该车在行驶中有明显的换挡冲击，经初步诊断为液压控制系统故障，需要你对液压控制系统进行拆装、检查，并排除故障。
【相关知识】
一、 01M自动变速器阀体组

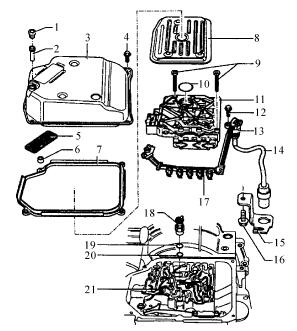

01M自动变速器阀体组的组成如图4-3-1所示。
图4-3-101M自动变速器阀体组的组成
1—放油螺栓；2—溢流管；3—油底壳；4—油底壳螺栓；5—磁铁；6—隔套；7—密封垫；8—自动变速器油滤网；9—阀体组螺栓；10—密封圈；11—阀体组；12—传输线固定螺栓；13，19，20—O形圈；14—线束；15—固定架；16—固定架螺栓；17—电磁阀插头；18—密封圈；21—手动阀操纵杆
二、 01M自动变速器阀及阀体
1. 上、下阀体

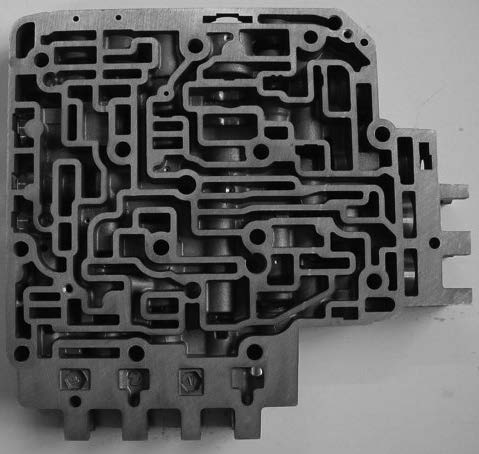

01M自动变速器上、下阀体如图4-3-2、图4-3-3所示。

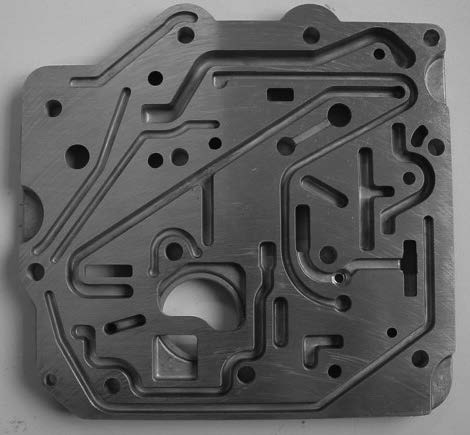

图4-3-201M自动变速器上阀体
图4-3-301M自动变速器下阀体
2. 各种控制阀

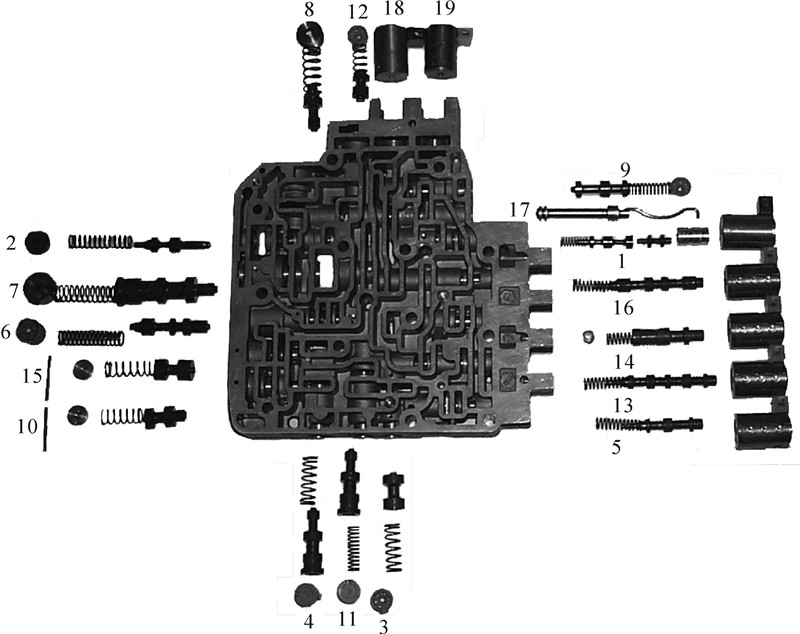

01M自动变速器各种控制阀的位置如图4-3-4所示。
图4-3-401M自动变速器各种控制阀的位置
1—锁止离合器电磁阀N91；2—变扭器压力调节阀；3—二挡和四挡制动器B2协调阀；4—一至三挡离合器K1供油泄油转换阀；5—二挡和四挡制动器B2控制阀N89；6—油压调节阀；7—主调压阀；8—减压阀；9—三挡和四挡制动器B2、三挡和四挡离合器K3供油阀；10—一至三挡离合器K1协调阀；11—二挡和四挡制动器B2供油泄油转换阀；12—手控一挡锁止阀；13— 一至三挡离合器K1控制阀N88；14—换挡协调阀N92；15—三挡和四挡离合器K3协调阀；16—三挡和四挡离合器K3控制阀N90；17—手动阀；18—主油压调节阀N93；19—换挡协调阀N94
阀体组主要有八个控制阀，包括七个电磁阀（N88、N89、N90、N91、N92、N93、N94）和一个手动阀。
电磁阀N88、N89、N90、N92、N94为开关阀，电磁阀N91、N93为调节阀。各控制阀的功用如下。
N88：控制一至三挡离合器K1，在一、二、三挡时起作用。
N89：控制二挡和四挡制动器B2，在二、四挡时起作用。
N90：控制三挡和四挡离合器K3，在三、四挡时起作用。
N92、N94：在换挡过程中，起换挡平顺、舒适作用。
N91：控制锁止离合器的闭合或分离，并控制锁止离合器上的压力。
N93：控制离合器片和制动器片上的压力。
手动阀：控制倒挡制动器B1和倒挡离合器K2。
【任务实施】
一、 设备、工具
（1） 常用工具一套、拆装专用工具、拆装翻转架或工作台、空气压缩机、01M自动变速器。
（2） ATF、抹布。
（3） 维修手册、工作记录表、评分表。
二、 实施步骤
1. 排放ATF
（1） 将机油收集槽放到自动变速器下面。
（2） 拆下放油螺塞、拆下溢流管，排放ATF，如图4-3-5所示。
（3） 装上溢流管至台肩处。
2. 更换放油螺塞密封圈

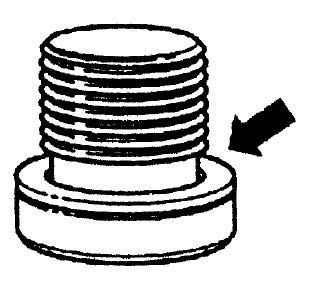

（1） 用端面切刀切断密封圈，更换密封圈，如图4-3-6箭头所示。
（2） 修理后紧固带新密封圈的放油螺栓，以便加注ATF。
（3） 加注3L ATF，检查并补充油量。

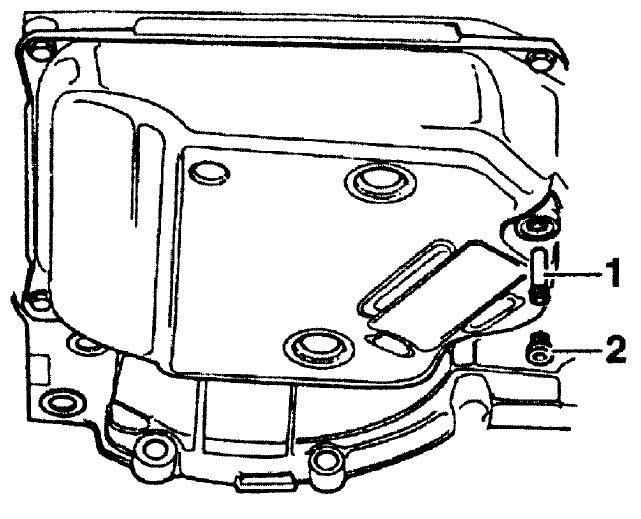

图4-3-5排放ATF
1—溢流管；2—放油螺栓
图4-3-6切断密封圈
3. 拆卸传输线

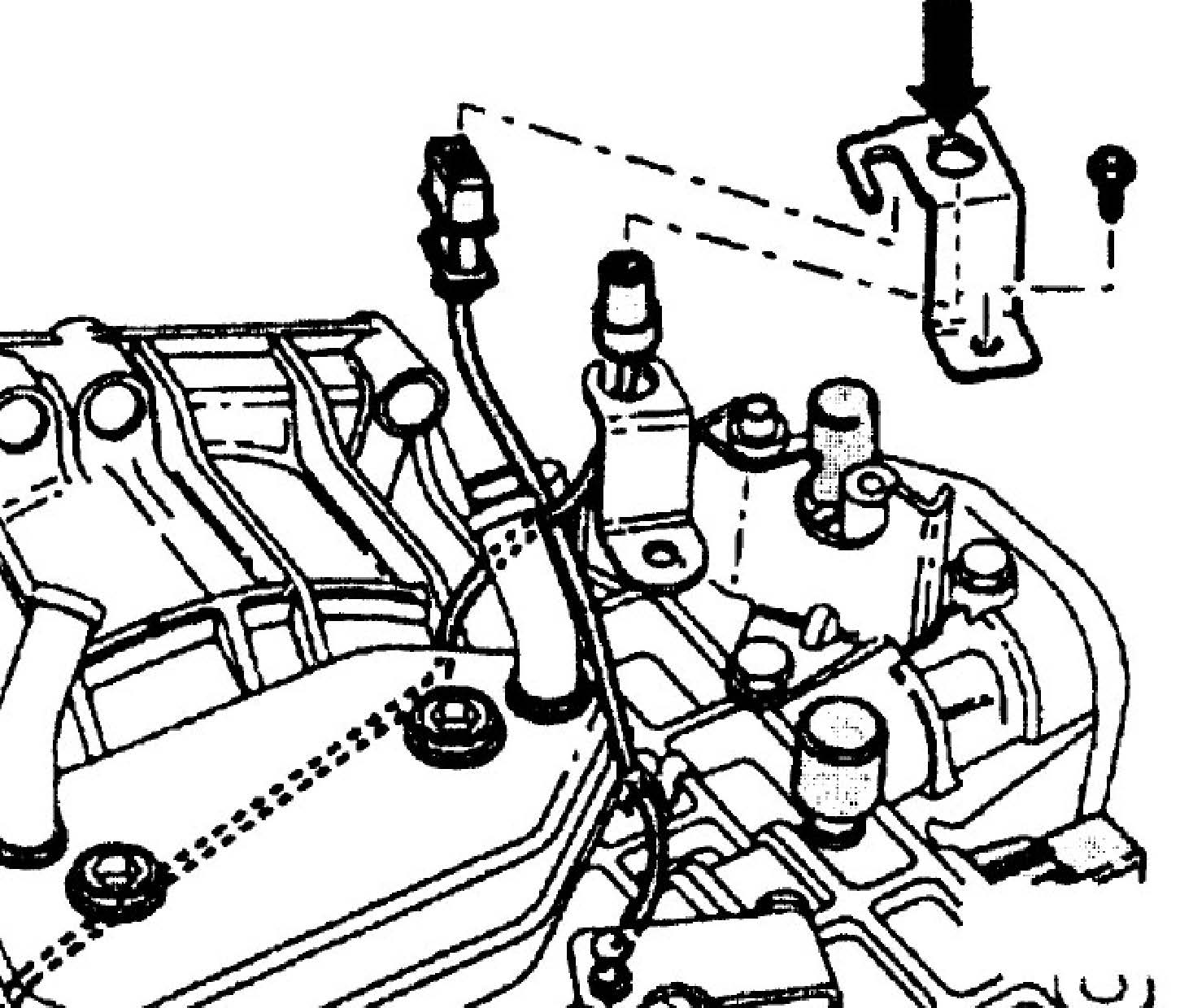

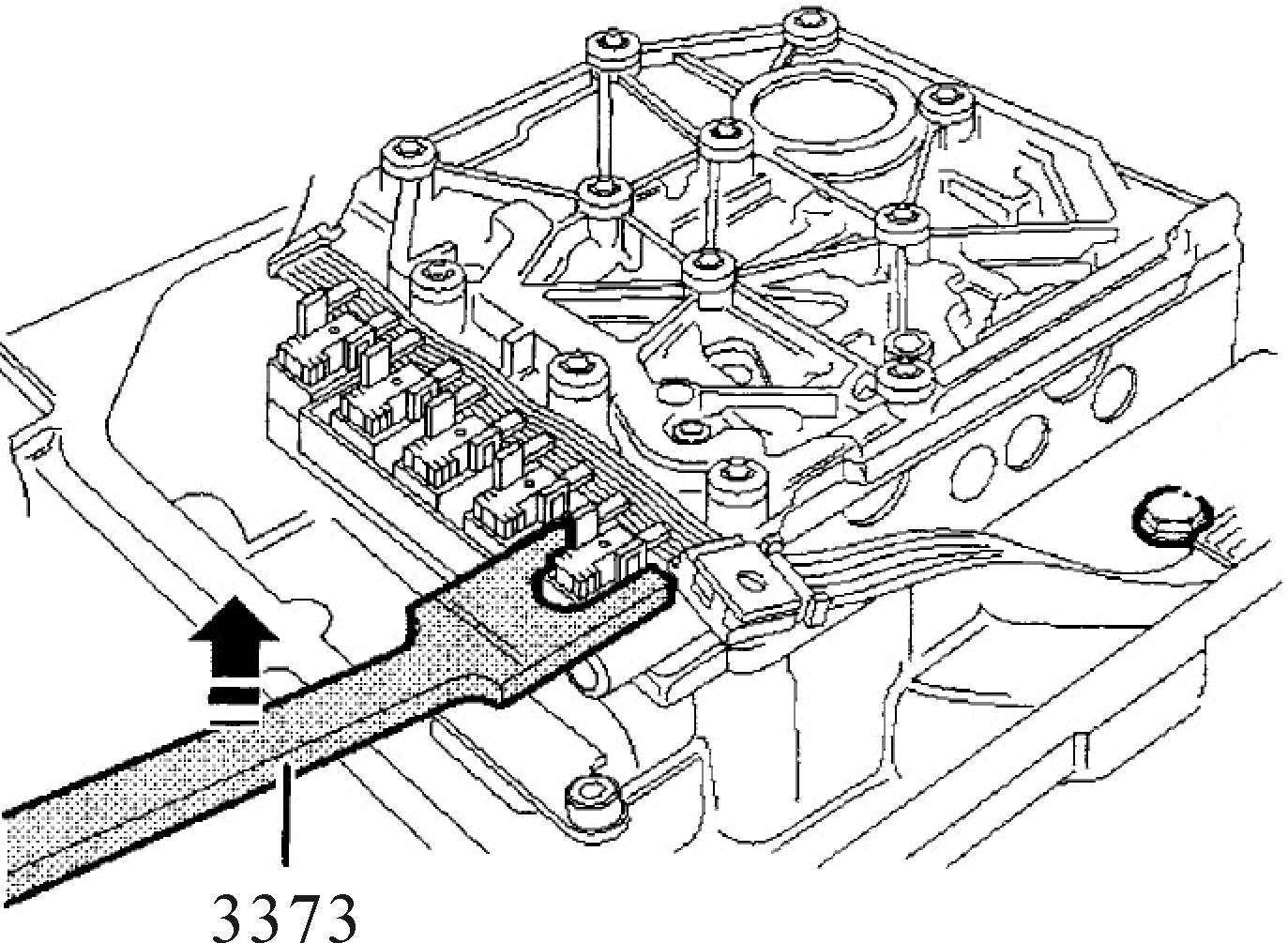

图4-3-7用专用工具拆下插头
（1） 将专用工具3373插入电磁阀插头，并插到底。
（2） 按箭头方向用专用工具拆下插头，拆下螺栓，如图4-3-7所示。
4. 拆下阀体组，取下操纵杆
（1） 由外到内分几次拧松螺栓，拆下阀体组。
（2） 手动阀要仍然留在阀体组中，将选挡杆换到一挡，如图4-3-8所示。
（3） 拔出手动阀使之能与操纵杆分离。
（4） 固定手动阀，防止其脱落。
5. 安装密封塞
（1） 拆下单项离合器前，应从变速器壳体上拔下密封圈。
（2） 将O形圈安装到密封圈上。
（3） 将密封圈安装到变速器壳体上，如图4-3-9箭头所示。

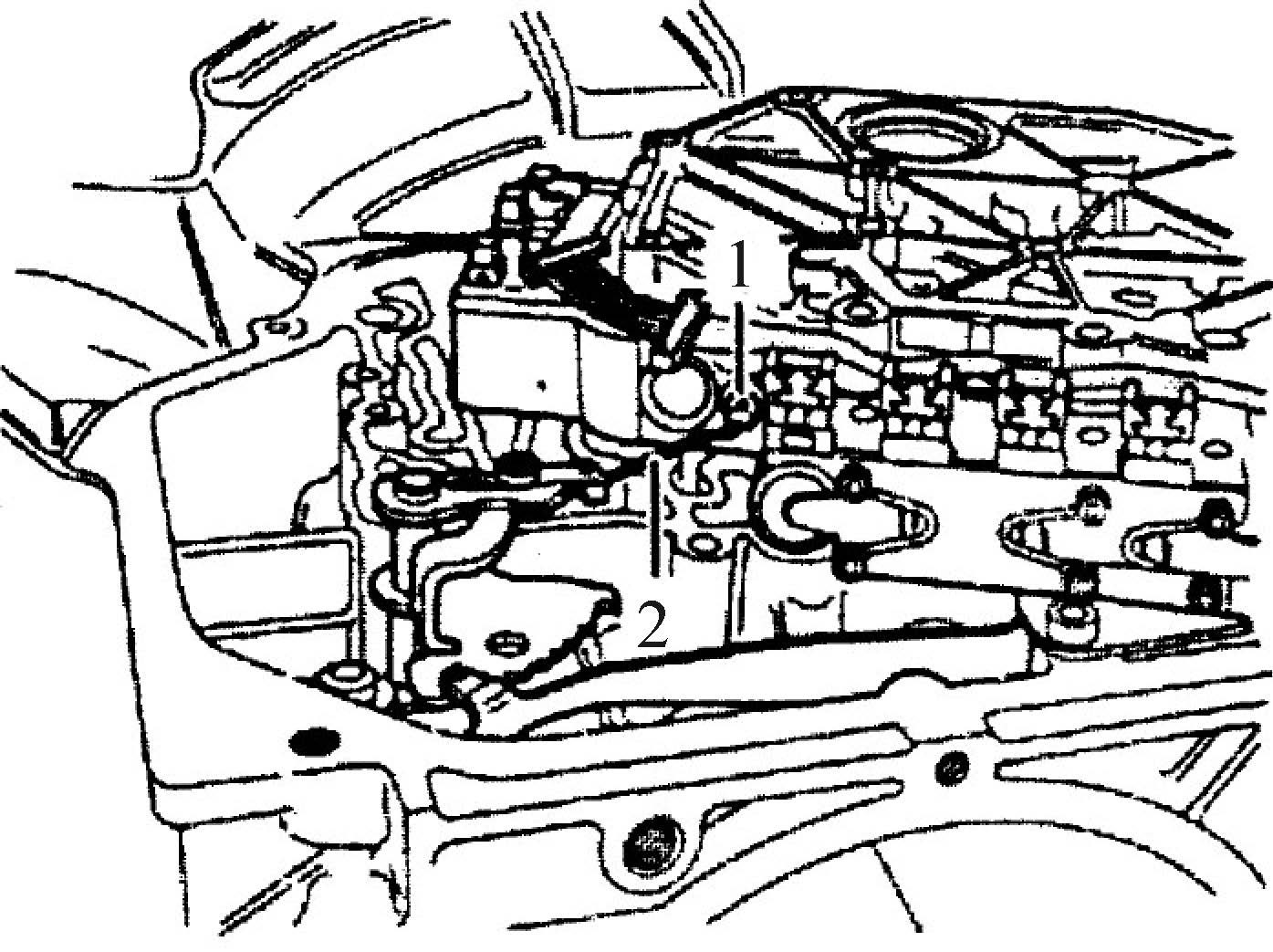

图4-3-8拆下阀体组1—手动阀；2—操纵杆

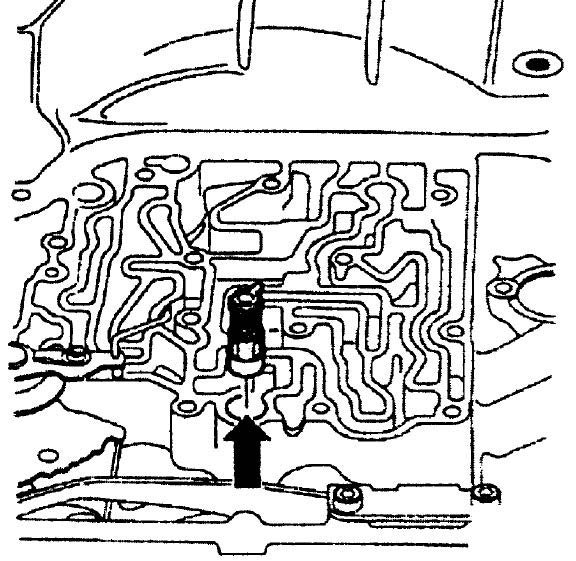

图4-3-9将密封圈安装到变速器壳体上
6. 将操纵杆装到手动阀上
（1） 转的手动阀，使阶梯面朝向操纵杆。
（2） 将带手动阀的操纵杆装入阀体组。
7. 调整手动阀操纵杆
（1） 将换挡轴换入P位。
（2） 将带手动阀的操纵杆装入阀体组，并插到底。

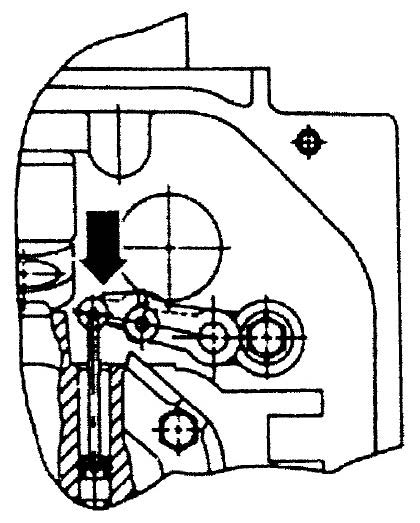

（3） 手动阀必须紧靠台肩，拧紧螺栓时，应如图4-3-10箭头方向打靠。
（4） 必须更换螺栓和手动阀的固定卡夹。
8. 安装阀体组
（1）由内到外分几次紧固螺丝，最后一次按照规定的转矩拧紧。

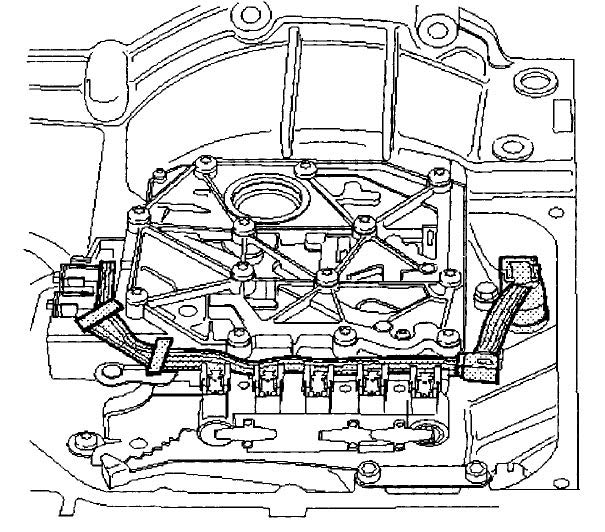

（2） 铺设传输线，勿折叠或扭曲，如图4-3-11所示。
图4-3-10调整手动阀操纵杆
图4-3-11铺设传输线
9. 安装自动变速器油滤网
先将密封圈装入阀体组，再将自动变速器油滤网压到阀体组上，如图4-3-12所示。
10. 安装传输线插头固定夹
（1） 将传输线插头放入下支架。
（2） 将带凸座的上支架安装到插头固定爪上，如图4-3-13所示。
（3） 用20 N·m的力矩拧紧螺栓。

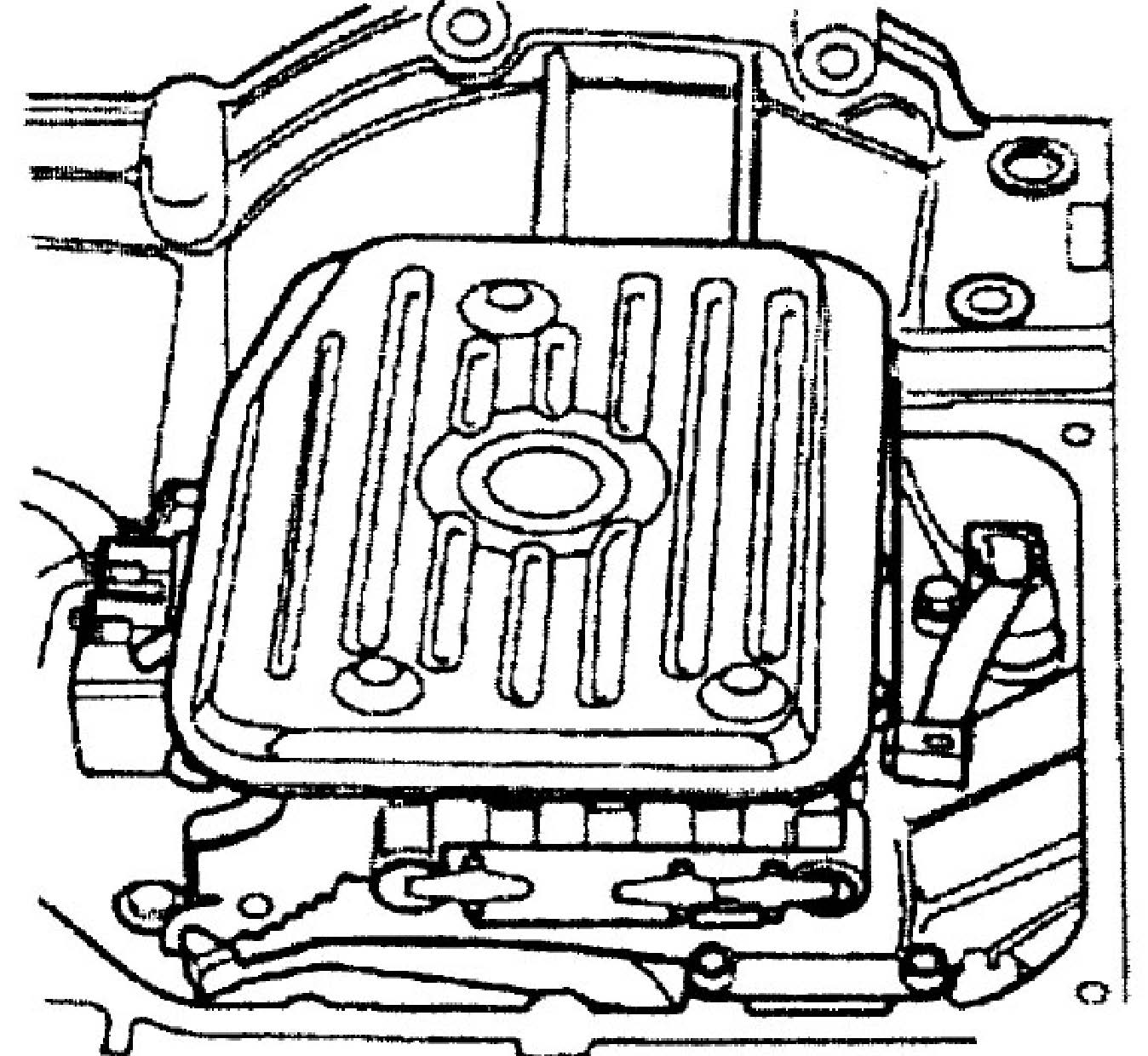

图4-3-12安装自动变速器油滤网
图4-3-13安装传输线插头固定夹
三、 评价与反馈

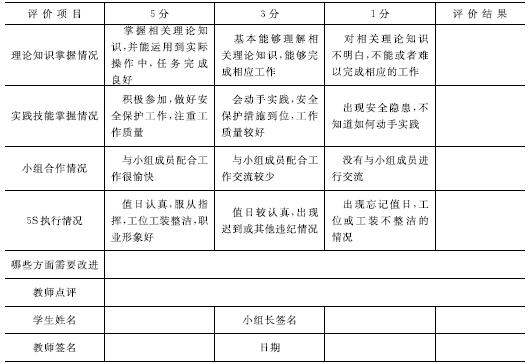

完成评价反馈表,见表4-3-1。
表4-3-1评价反馈表
【复习题】
（1） 请说明如何用专用工具3373拆下电磁阀插头。
（2） 请说明如何拆下阀体组。
