学习任务4 通用4T65E液压控制系统的检修

学习任务4 通用4T65E液压控制系统的检修

【学习目标】

1. 知识目标

（1） 通用4T65E自动变速器液压控制系统的组成。

（2） 通用4T65E自动变速器各阀体的工作原理。

2. 技能目标

（1） 能够对通用4T65E自动变速器液压控制系统进行正确的拆装。

（2） 能够按照维修手册指引进行操作。

【任务描述】

一辆别克君越轿车，装有4T65E自动变速器，车主将车开到4S店，反映该车在行驶中有明显的换挡冲击，经初步诊断为液压控制系统故障，需要对液压控制系统进行拆装、检查，并排除故障。

【相关知识】

一、 4T65E自动变速器液压控制系统

4T65E自动变速器液压控制系统的组成如图4-4-1所示。

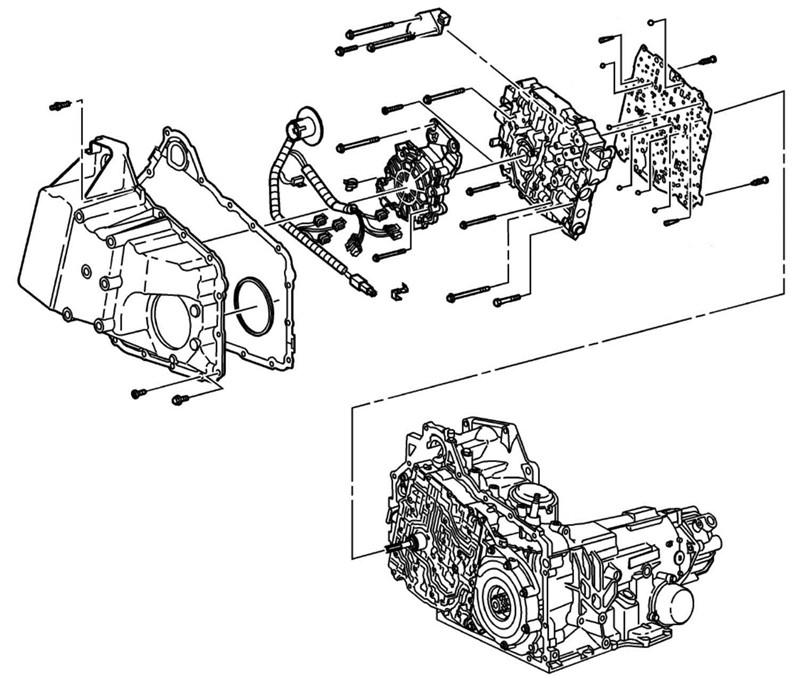

图4-4-1 4T65E自动变速器液压控制系统的组成

二、 4T65E自动变速器控制阀体

4T65E自动变速器控制阀体的组成如图4-4-2、图4-4-3所示。

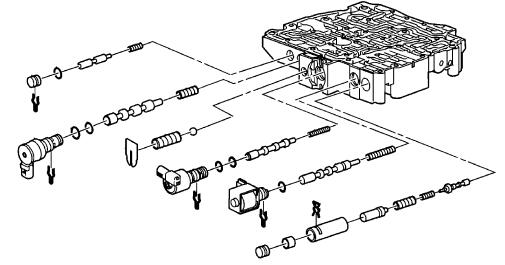

图4-4-2 4T65E自动变速器控制阀体的组成（一）

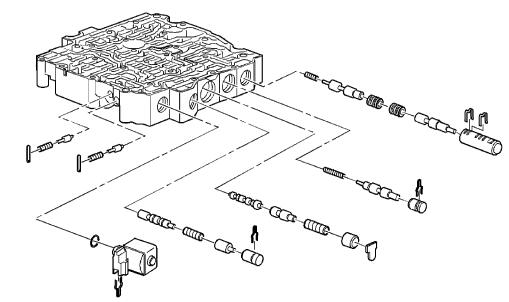

图4-4-3 4T65E自动变速器控制阀体的组成（二）

【任务实施】

一、 设备、工具

（1） 常用工具一套、拆装专用工具、拆装翻转架或工作台、空气压缩机、4T65E自动变速器。

（2） ATF、抹布。

（3） 维修手册、工作记录表、评分表。

二、 实施步骤

1. 拆卸油泵

（1） 拆卸壳体侧盖螺栓，如图4-4-4所示。

（2） 拆卸侧盖、衬垫及密封圈，如图4-4-5所示。

（3） 拆卸油泵螺栓，如图4-4-6所示。

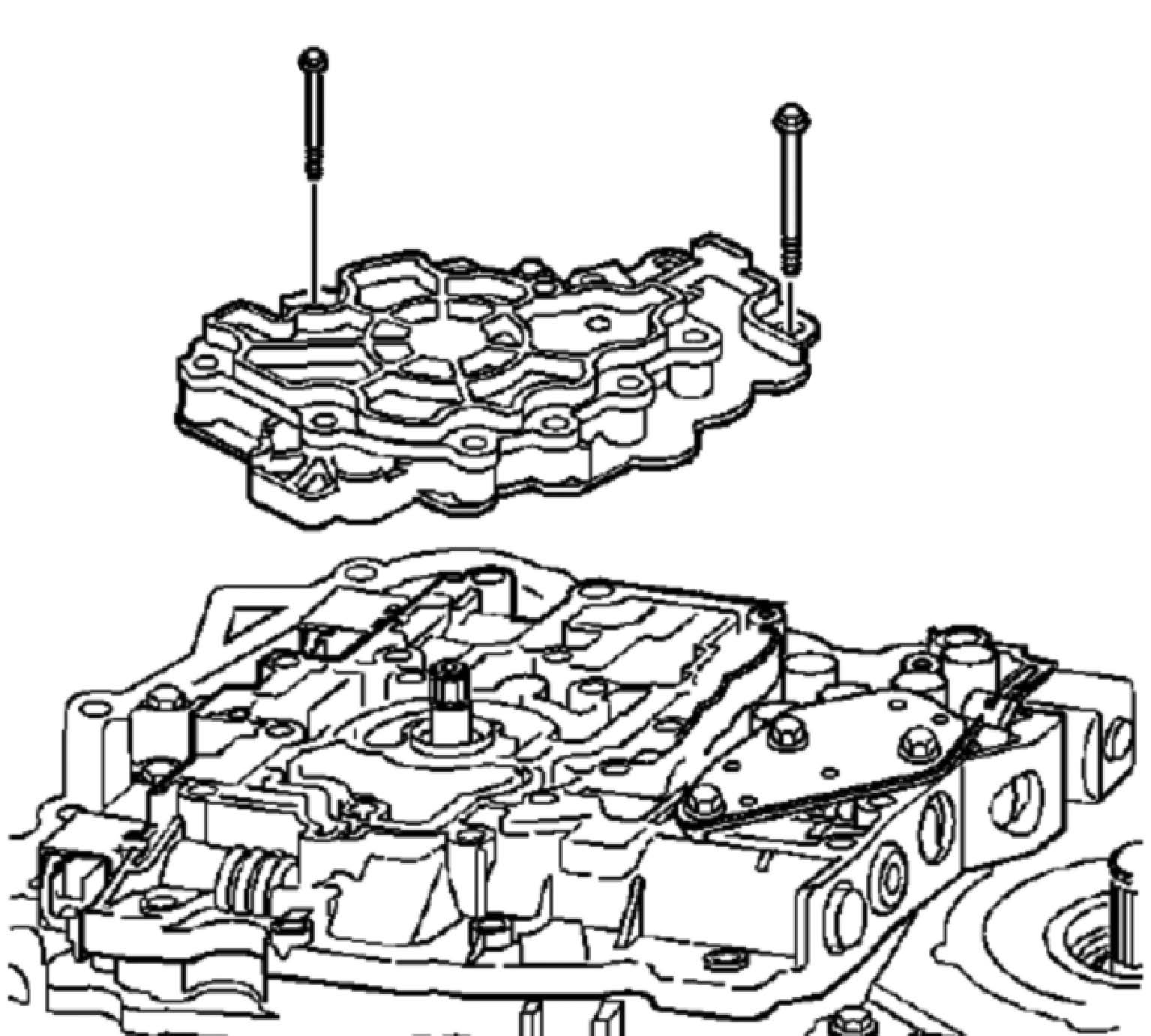

（4） 从阀体上拆下油泵，如图4-4-7所示。

图4-4-4拆卸壳体侧盖螺栓

图4-4-5拆卸侧盖、衬垫及密封圈

图4-4-6拆卸油泵螺栓

图4-4-7从阀体上拆下油泵

2. 拆卸控制阀体

（1） 拆卸阀体螺栓，如图4-4-8所示。

图4-4-8拆卸阀体螺栓

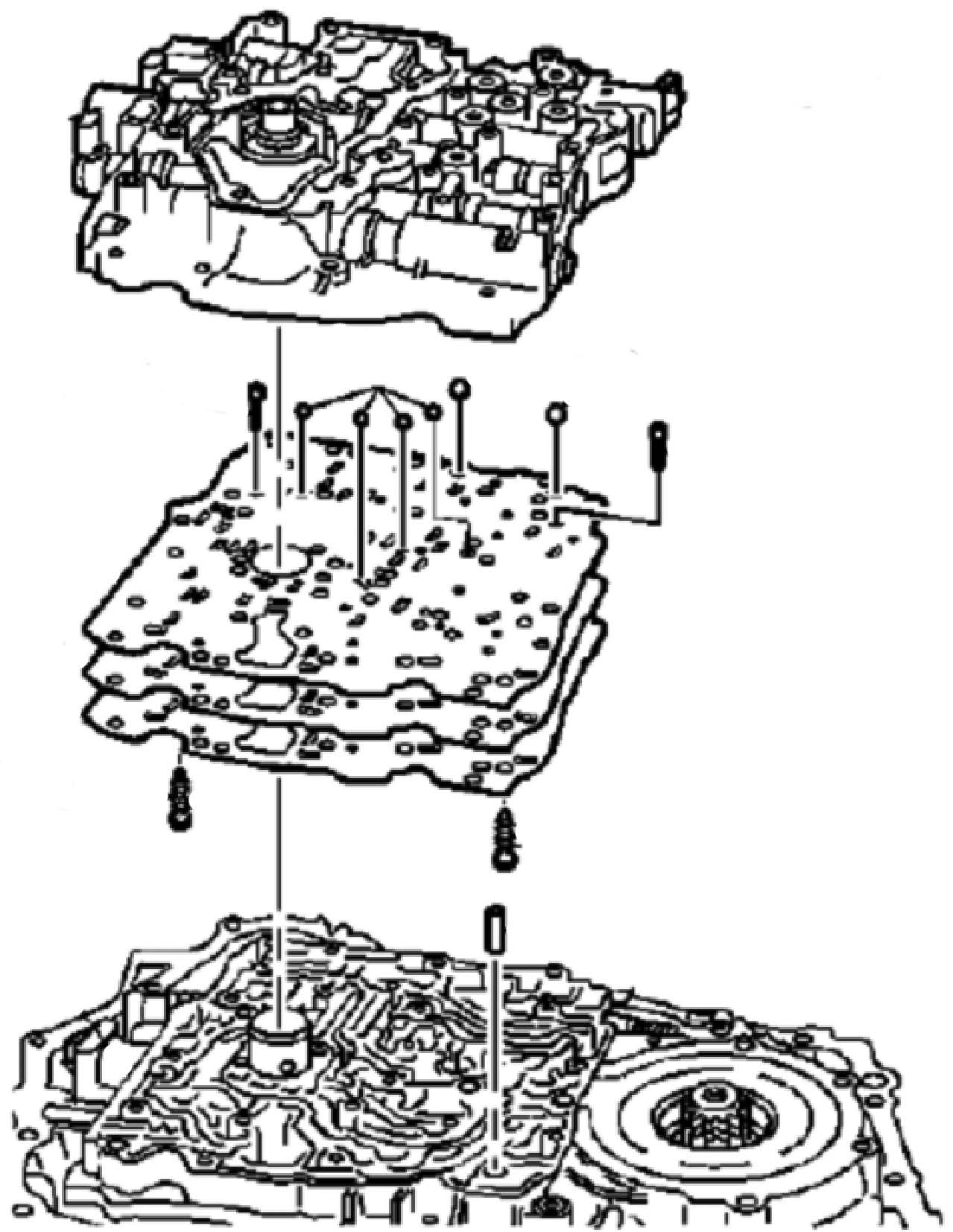

（2） 拆卸阀体，但是隔板要留在变速器上，如图4-4-9所示。

（3） 从阀体上拆下单向球阀，如图4-4-10所示。

图4-4-9拆卸阀体

图4-4-10从阀体上拆下单向球阀

（4） 拆下隔板和衬垫。

（5） 从壳体盖上拆下单向球阀，如图4-4-11所示。

图4-4-11从壳体盖上拆下单向球阀

（6） 检查隔板上的每个单向阀阀座是否喷射硬化处理过度。在每个阀座上放置一个单向球阀，用手电筒进行检查，看看是否有可见光通过阀和阀座之间，如图4-4-12所示。

图4-4-12检查单向阀和阀座

（7） 检查从变速驱动桥上拆卸的所有部件。

3. 装配控制阀体

按照与拆卸相反的顺序装配控制阀体。

4. 装配油泵

按照与拆卸相反的顺序装配油泵。

三、 评价与反馈

完成评价反馈表，见表4-4-1。

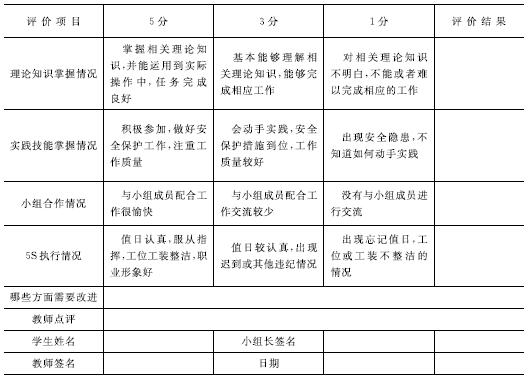

表4-4-1评价反馈表

【复习题】

（1） 请说明单向阀的功用。

（2） 请说明如何检查单向阀和阀座。
