2.1.1　80C51单片机的片内结构

80C51单片机的片内硬件组成如图2-1所示。

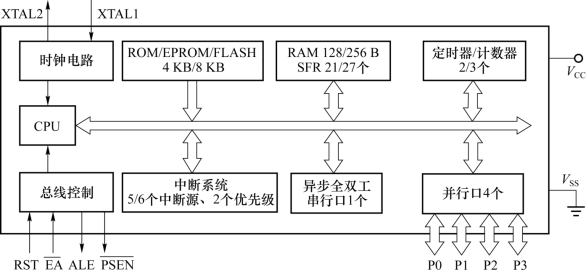

图2-1　80C51（基本型/增强型）单片机的片内硬件组成

由图2-1可见，80C51单片机基本型包含有：

1.CPU系统

1个8位微处理器。

时钟电路。

总线控制。

2.存储器系统

128 B数据存储器（可再扩展64 KB）。

4 KB程序存储器（可外扩展至64 KB）。

特殊功能寄存器（SFR）。

3.I/O口和其他功能单元

4个8位的并行I/O口P0～P3。

2个16位定时器/计数器。

5个中断源，其中包括2个优先级嵌套中断。

1个可编程的全双工串行I/O口。

80C51系列单片机基本组成虽然相同，但不同型号的产品在有些方面仍有一些差异。80C51系列典型的单片机产品资源配置如表2-1所示。

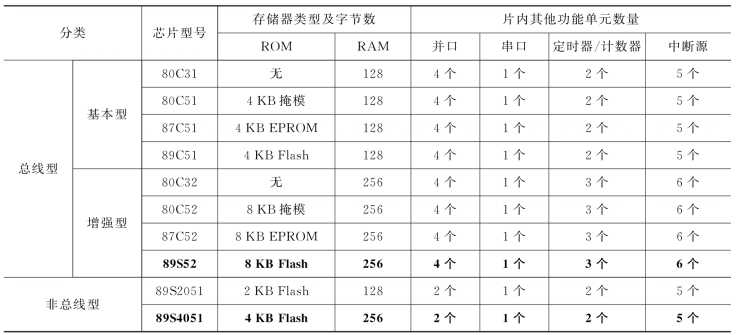

表2-1　80C51系列典型的单片机产品资源配置

注：表中加黑的AT89系列产品应用方便，应优先选用。

由表2-1可知：

①片内ROM的配置形式有以下几种。

·无ROM（即ROMLess）型。应用时必须在片外扩展程序存储器。

·掩模ROM（即Mask ROM）型。用户程序由芯片生产厂写入。

·EPROM型。用户程序通过编程器等装置写入，通过紫外线照射擦除。

·Flash ROM型。用户程序可以电写入或擦除（当前常用方式）。

有些单片机产品还提供OTPROM型（一次性编程写入ROM）。通常OTPROM型单片机比Flash型单片机具有更好的环境适应性、可靠性，当环境条件较差时，应该优先选择使用OTPROM型单片机。

②增强型与基本型有以下几点不同。

·片内RAM从128 B增加到256 B。

·片内ROM从4 KB增加到8 KB。

·定时器/计数器从2个增加到3个。

·中断源由5个增加到6个。
