2.2.1 80C51单片机的封装和引脚
80C51系列单片机常采用双列直插式（DIP）、QFP（Quad Flat Package，四角扁平式）和LCC（Leadless Chip Carrier，无引线芯片载体）等多种形式的引脚封装。这里介绍常用的总线型DIP40引脚封装和非总线型DIP20引脚封装，如图2-2所示。

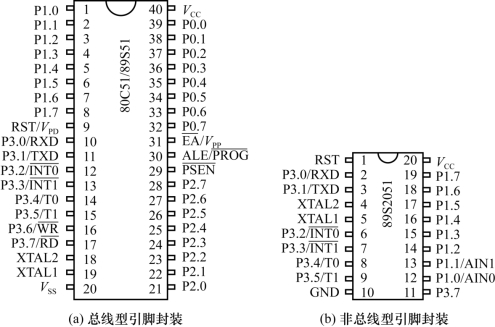

图2-2 80C51单片机引脚封装
1.总线型DIP40引脚封装
（1）电源及时钟引脚（4个）
VCC：电源接入引脚。
VSS：接地引脚。
XTAL1：晶体振荡器接入的一个引脚（采用外部振荡器时，对CHMOS型而言，如80C51单片机等，此引脚作为外部振荡信号的输入端）。
XTAL2：晶体振荡器接入的另一个引脚（采用外部振荡器时，对CHMOS型而言，此引脚悬空）。
（2）控制线引脚（4个）
RST/VPD：复位信号输入引脚/备用电源输入引脚。
：地址锁存允许信号输出引脚/编程脉冲输入引脚。
：内外程序存储器选择引脚/片内EPROM（或Flash ROM）编程电压输入引脚。
：外部程序存储器选通信号输出引脚。
（3）并行I/O口引脚（共32个，分成4个8位口）
P0.0～P0.7：一般为I/O口引脚或数据/低位地址总线复用引脚。
P1.0～P1.7：一般为I/O口引脚。
P2.0～P2.7：一般为I/O口引脚或高位地址总线引脚。
P3.0～P3.7：一般为I/O口引脚或第二功能引脚。
注：与并行口P3（P3.0～P3.7）复用的第二功能引脚分别为：串行口输入和输出引脚RXD和TXD、外部中断输入引脚
、外部计数输入引脚T0和T1、外部数据存储器写和读控制信号引脚
。
2.非总线型DIP20封装引脚（以89S2051为例）
（1）电源及时钟引脚（4个）
VCC：电源接入引脚。
GND：接地引脚。
XTAL1：晶体振荡器接入的一个引脚（采用外部振荡器时，对CHMOS型而言，此引脚作为外部振荡信号的输入端）。
XTAL2：晶体振荡器接入的另一个引脚（采用外部振荡器时，对CHMOS型而言，此引脚悬空）。
（2）控制线引脚（1个）
RST：复位信号输入引脚。
（3）并行I/O口引脚（15个）
P1.0～P1.7：一般为I/O口引脚，其中P1.0和P1.1兼作模拟信号输入引脚AIN0和AIN1；
P3.0～P3.5、P3.7：一般为I/O口引脚或第二功能引脚。
