5.2.1　80C51单片机中断系统内部结构

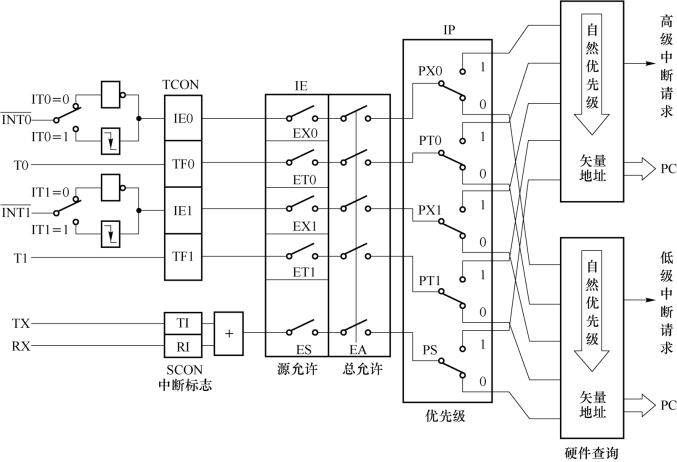

80C51单片机中断系统的内部结构如图5-3所示，80C51单片机有5个中断源，两个优先级，可以实现两级中断嵌套。

图5-3　80C51单片机中断系统的内部结构

80C51单片机的5个中断源，分别为外部中断、定时器/计数器T0中断（T0）、外部中断、定时器/计数器T1中断（T1）、串口中断（TX和RX）。如图5-3所示，这5个中断源分别从左向右产生中断请求，每个中断请求的路径由上而下排列。

每一个中断源都需要从左向右由相应寄存器依次进行设置，才能实现中断。例如，外部中断0：从出发经过一个多路开关IT0的值（IT0=0，从上面走为低电平方式触发；IT0=1，从下面走为下降沿方式触发），之后经过寄存器IE0（这个不用设置，当满足中断条件时，由单片机置1），再经过寄存器EX0（EX0=1时接通，EX0=0时断开），再经过EA（EA=1时接通，EA=0时断开），再经过PX0（PX0=1，为高级中断优级；PX0=0，为低级中断优级），最后经过中断入口地址（外部中断0为0003H）进入中断函数，即完成中断的执行过程。其他四种中断同理。但要注意：第一，串口中断有两个中断源TX（发送中断）和RX（接收中断），这两个中断源都可以进行中断，并且中断函数只有一个而不是两个；第二，串口的中断标志位TI、RI只能手动清0。
