5.2.2 80C51单片机中断系统的寄存器
80C51单片机中断系统的特殊功能寄存器包括定时器/计数器控制寄存器（TCON）、串行口控制寄存器（SCON）、中断允许寄存器（IE）和中断优先级寄存器（IP），还包含两个中断优先级状态触发器，以及能自动将中断向量地址装入PC并向CPU提出中断请求的相关电路。
1.TCON和SCON中的相关标志位
80C51单片机有5个中断源，包括2个外部中断
，以及3个内部中断源T0、T1和串行口中断源。TCON中包含中断源
、T0和T1的中断标志位，以及两个外部中断的触发方式控制位。SCON中包含串行口发送和接收中断源的中断标志位。
外部中断
和
是由外部输入的两个中断源，它们直接触发TCON的IE0和IE1，产生中断标志。外部中断源的触发方式有两种：一种是下降沿触发；一种是低电平触发。外部中断源的触发方式由TCON中的IT0和IT1来决定。下面介绍TCON中的IE0、IT0、IE1和IT1。TCON的字节地址为88H，其位格式如下：
IE0：外部中断
的请求标志位。当INT0引脚上出现中断请求信号（低电平或脉冲下降沿）时，硬件自动将IE0置1，产生中断请求标志。
IT0：外部中断
触发方式控制位。由软件来置1或清0，以控制外部中断
的触发方式。
当IT0=1时，外部中断
为下降沿触发，即外部中断
出现下降沿时，触发IE0，使其为1。为使下降沿信号被可靠地采样，其负脉冲宽度至少应保持一个机器周期。
当IT0=0时，外部中断
为低电平触发，即外部中断
出现低电平时，触发IE0，使其为1。
IE1：外部中断
的请求标志位。功能与IE0相同。
IT1：外部中断
触发方式控制位。功能与IT0相同。
内部中断源有定时器/计数器T0和T1溢出中断源，以及串行口发送/接收中断源。80C51单片机内部有两个定时器/计数器，分别为定时器/计数器T0和定时器/计数器T1，它们内部都有各自的计数器。当计数器计满溢出时，分别产生溢出中断，使各自的中断标志位TF0和TF1置1，产生中断请求标志。TF0和TF1占用TCON中的2位。
TF0：定时器/计数器T0的溢出中断标志位。
TF1：定时器/计数器T1的溢出中断标志位。
串行口发送/接收中断源的中断标志位占用SCON中的2位，分别是发送中断请求标志位TI和接收中断请求标志位RI。SCON的字节地址为98H，其位格式如下：
TI：串行口内部发送中断请求标志位。当串行口发送完一个字符后，由内部硬件使发送中断标志TI置位，产生中断请求标志。
RI：串行口内部接收中断请求标志位。当串行口接收到一个字符后，由内部硬件使接收中断请求标志位RI置位，产生中断请求标志。
串行口的发送中断TI和接收中断RI共用一个内部中断源。它们在逻辑“或”后，作为一个内部的串行口中断源。当CPU响应TI或RI中断时，标志位TI或RI不能由CPU自动清除，必须在程序中设置相应的指令，由软件清除。
2.中断允许寄存器
IE的作用是控制所有中断源的开放或禁止，以及每个中断源是否被允许。IE的字节地址为A8H，其位格式如下：
EA：中断总允许位。EA=1，CPU开放中断；EA=0，CPU禁止所有的中断请求。从图5-3中可以看到，总允许位EA好比一个总开关。
ES：串行中断允许位。ES=1，允许串行口中断；ES=0，禁止串行口中断。
ET1：T1溢出中断允许位。ET1=1，允许定时器/计数器T1中断；ET1=0，禁止定时器/计数器T1中断。
EX1：外部中断1允许位。EX1=1，允许外部中断1中断；EX1=0，禁止外部中断1中断。
ET0：T0溢出中断允许位。ET0=1，允许定时器/计数器T0中断；ET0=0，禁止定时器/计数器T0中断。
EX0：外部中断0允许位。EX0=1，允许外部中断0中断；EX0=0，禁止外部中断0中断。
80C51单片机复位后，IE中的每一位均被清0，即禁止所有的中断。要使用哪些中断，就要开放IE中对应的中断允许位以及中断总允许位。
3.中断优先级寄存器
80C51单片机具有两个中断优先级，均可编程设定为高优先级或低优先级。IP的字节地址为B8H，其位格式如下：
PS：串行口中断优先级控制位。PS=1，设定串行口为高优先级中断；PS=0，设定串行口为低优先级中断。
PT1：T1中断优先级控制位。PT1=1，设定定时器/计数器T1为高优先级中断；PT1=0，设定定时器/计数器T1为低优先级中断。
PX1：外部中断1优先级控制位。PX1=1，设定外部中断1为高优先级中断；PX1=0，设定外部中断1为低优先级中断。
PT0：T0中断优先级控制位。PT0=1，设定定时器/计数器T0为高优先级中断；PT0=0，设定定时器/计数器T0为低优先级中断。
PX0：外部中断0优先级控制位。PX0=1，设定外部中断0为高优先级中断；PX0=0，设定外部中断0为低优先级中断。
80C51单片机复位后，IP的低5位全部被清0，将所有中断源设置为低优先级中断。
对于80C51单片机的两个中断优先级状态触发器，一个用来指示高级中断正在执行，另一个用来指示低级中断正在执行。在执行中断程序时，高优先级中断源可中断正在执行的低优先级中断服务程序，除非正在执行的低优先级中断服务程序设置了CPU关中断或禁止某些高优先级中断，而同级或低优先级的中断源不能中断正在执行的中断服务程序。
如果几个同优先级的中断源同时向CPU申请中断，谁先得到服务取决于它们在CPU内部的自然优先级顺序。80C51单片机有5个中断源，当它们处于相同优先级时，CPU响应中断的优先顺序（也称为自然优先级顺序）如表5-1所示。

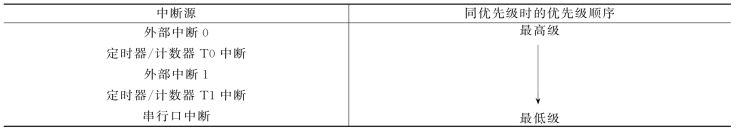

表5-1 同优先级中断源的优先级顺序
当几个同优先级的中断同时向CPU申请中断时，按表5-1中的优先级顺序，首先响应高优先级的中断，然后再响应低优先级的中断。
