8.1 实验一KeilμVision软件的使用实验
1.实验目的
（1）学习使用KeilμVision软件，熟悉各窗口功能。
（2）能够建立项目文件并进行调试。
（3）会观察各寄存器结果及存储器内容。
2.实验内容
学会使用KeilμVision软件。
3.实验方法和步骤

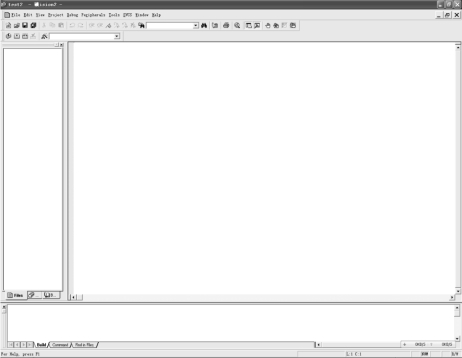

KeilμVision C51软件是用于单片机应用开发的优秀软件之一，它集编辑、编译、仿真于一体，支持汇编和汇编语言、C语言的程序设计，界面友好，易学易用。进入KeilμVision C51软件后，屏幕如图8-1所示，几秒钟后会出现编辑界面。
图8-1 KeilμVision C51软件进入后的编辑界面
（1）新建工程

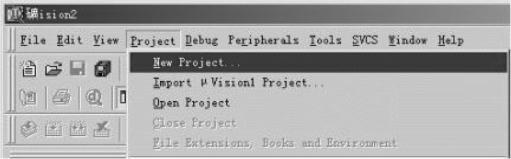

单击“Project”菜单，在弹出的下拉菜单中选中“New Project”选项，如图8-2所示。
图8-2 新建工程
然后选择你要保存的路径，输入工程文件的名字，如保存到D盘的CMJ51文件夹里，工程文件的名字为CMJ1，如图8-3所示，然后点击“保存”。
图8-3 保存项目

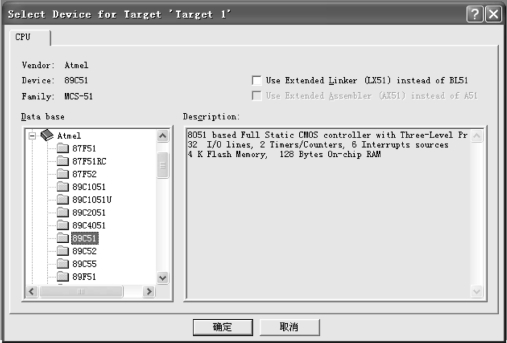

这时会弹出一个对话框，要求你选择单片机的型号，你可以根据你使用的单片机来选择，Keil μVision C51软件几乎支持所有的51核的单片机，以Atmel的89C51单片机来说明，如图8-4所示，选择“89C51”之后，右边栏是对这个单片机的基本的说明，然后点击“确定”。
图8-4 选择芯片
完成上一步骤后，屏幕如图8-5所示。

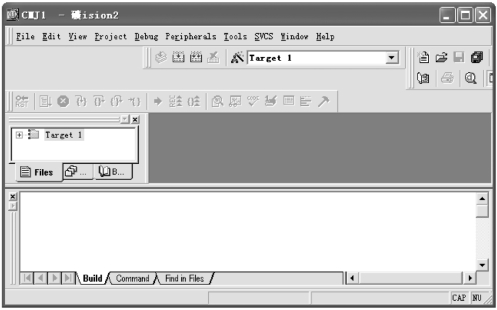

图8-5 项目建立完成
（2）新建文件
在下图中，单击“File”菜单，再在下拉菜单中单击“New”选项，新建文件后屏幕如图8-6所示。
图8-6 新建文件

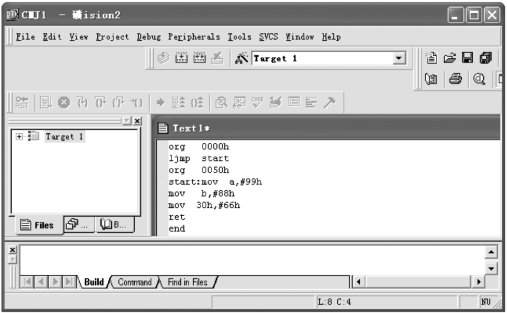

此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了。键入程序后界面如图8-7所示。
图8-7 文件编辑区

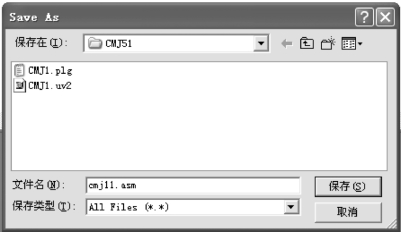

单击“File”菜单下的“Save”，出现一个对话框，键入文件名，后缀名为.asm，将文件保存到D盘CMJ51文件夹下，界面如图8-8所示。
图8-8 保存文件
（3）加载文件到项目
回到编辑界面后，单击“Target 1”前面的“+”号，然后在“Source Group 1”上单击右键，弹出如图8-9所示的菜单。
图8-9 加载文件设置

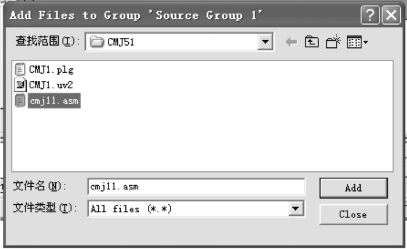

然后单击“Add File to Group‘Source Group 1’”，屏幕如图8-10所示。选中cmj1.asm，然后单击“Add”项目窗口可见此文件。
图8-10 选择源文件
（4）汇编连接

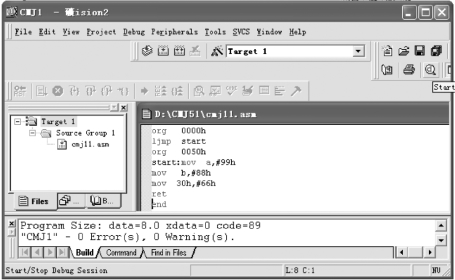

单击如图8-11所示的图标“

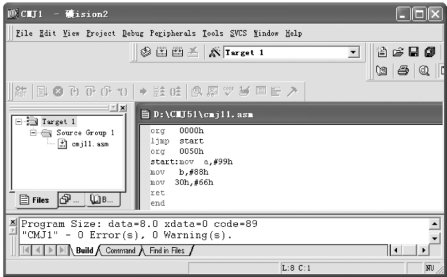

”，出现如图8-12所示的界面。

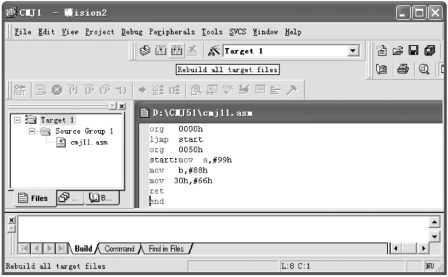

图8-11 编译文件
图8-12 编译结果信息
（5）调试运行
单击图8-13中的图标“
”，进入调试状态，出现如图8-14所示的运行界面。

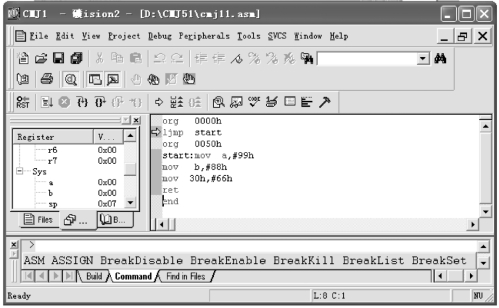

图8-13 调试界面
图8-14 运行界面
运行方式一：单击一次图8-15中的图标“
”，程序就能运行一条，一直到程序的结束。
运行方式二：直接单击图标“
”，程序将全速运行，并一次执行到最后。
运行方式三：设置断点并全速运行到断点所在处。
运行结束后，直接可以在如图8-15所示的界面中查看结果。

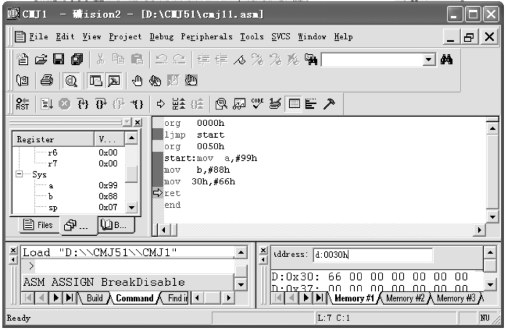

图8-15 查看寄存器及存储器内容
特殊功能寄存器中的内容可以在界面中直接看到，存储单元的内容在存储器窗口的“memory#1”中输入如图8-15所示的地址，即可看到该单元的内容为66H。注意，片内RAM查看d：××h，片外RAM查看X：××××h，ROM查看c：××××h。
4.实验程序
5.实验结果
观察到项目窗口Register中a 0x99和b 0x88，存储器窗口中d：0x30为66，通过端口寄存器、变量窗口、外设端口查询P0口为55H。
6.练习
（1）思考KeilμVision软件下编写程序时，分为几个步骤？分别是什么？
（2）利用KeilμVision软件调试本书中任意程序。
