8.16 实验十六液晶1602仿真实验
1.实验目的
（1）掌握Proteus软件和KeilμVision软件的联调方法。
（2）学习液晶1602的硬件连接和软件编程方法。
2.实验内容
利用液晶1602显示特定字符。
3.实验方法和步骤
（1）添加元器件，如图8-46所示。
图8-46 添加元器件

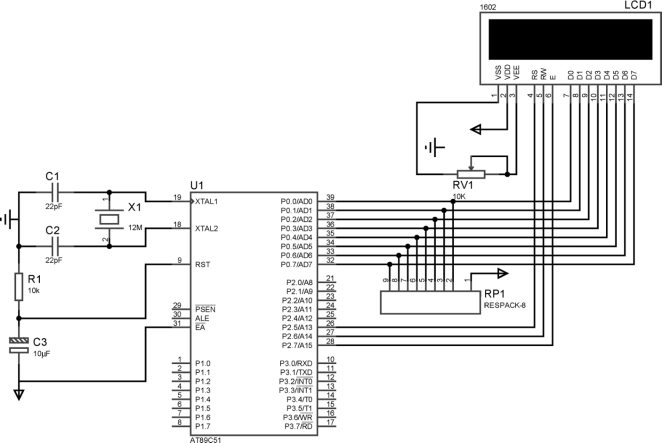

（2）绘制电路原理图，如图8-47所示。
图8-47 液晶仿真电路原理图
（3）编写程序。

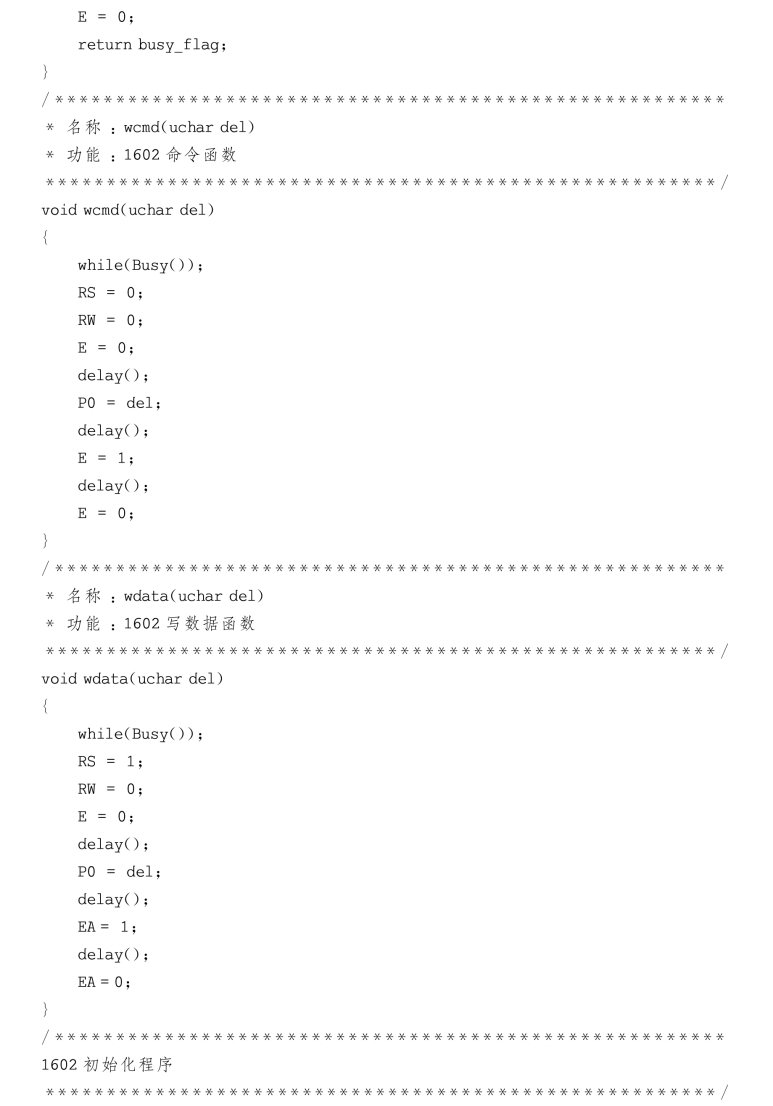

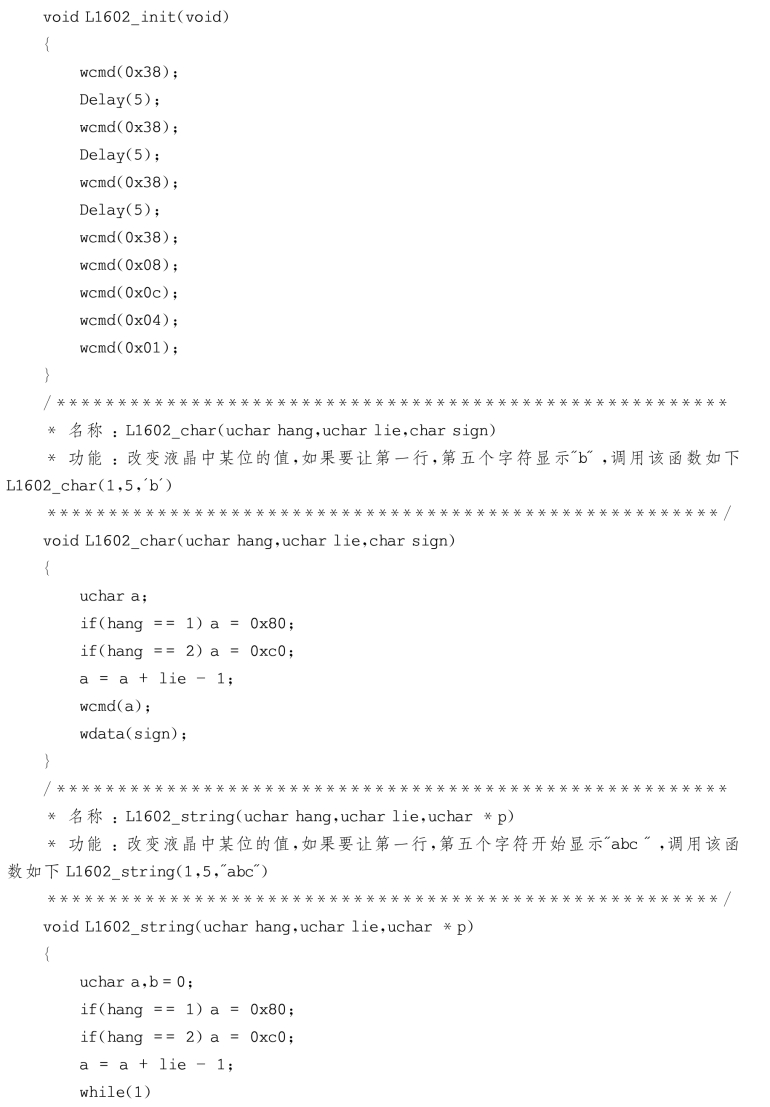

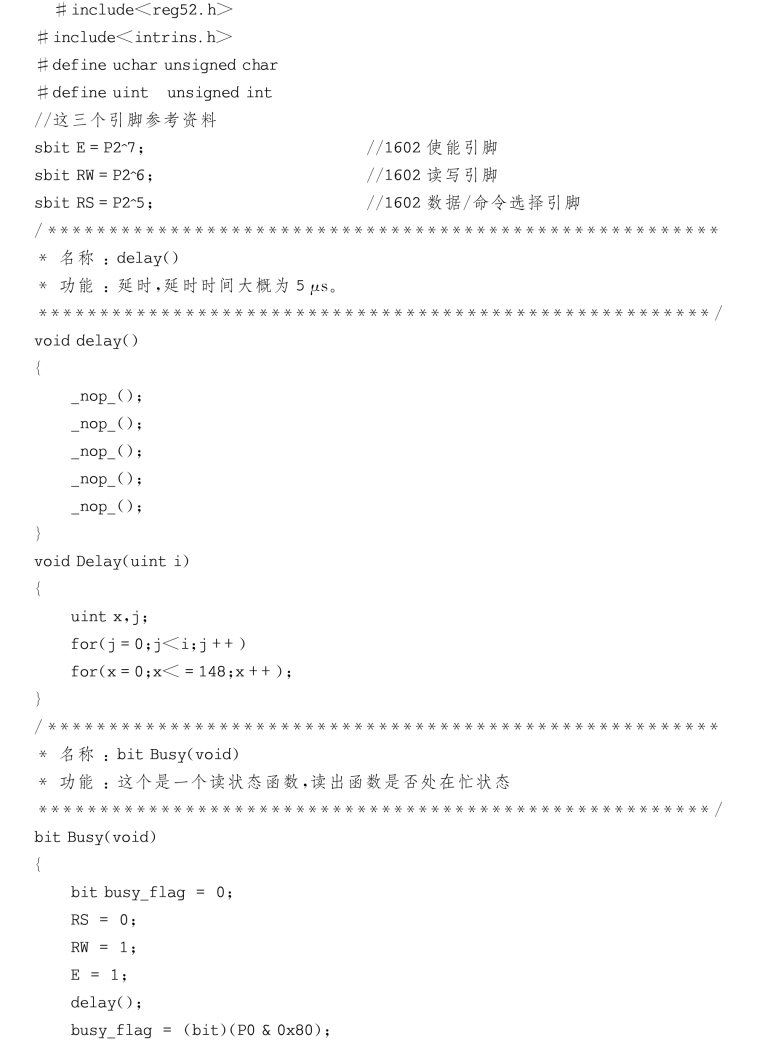

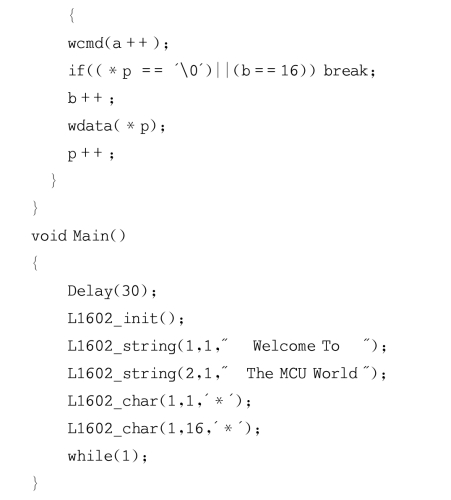

参考程序如下：
4.实验结果

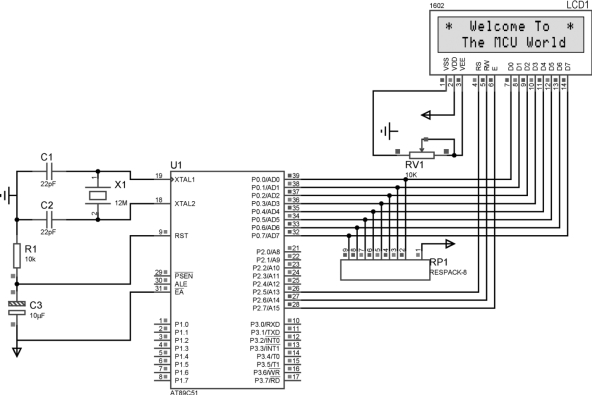

仿真结果图如图8-48所示。
图8-48 仿真结果图
5.练习
（1）编写程序实现显示自己学号。
（2）编程实现内容滚动显示。
