9.2.1　实时时钟系统设计

9.2.1　实时时钟系统设计

1.设计目标

设计实时时钟程序，实现时、分、秒实时计时，通过按键调整时、分、秒时间，通过按键对时钟复位清0。

2.设计思路

系统时钟频率选取为6 MHz，采用定时器/计数器T0的定时模式和工作方式1，实现100 ms定时，定时中断10次为1 s，当1 s定时产生时，对秒计时单元加1，同时调整时钟时、分、秒时间，修改显示缓冲区的对应数值，显示器件选用多位体数码管，P0口和P2口输出分别控制数码管段选和位选，P1口连接按键，用来实现时、分、秒调整和复位。

当连接P1.0的S键按下时，秒加1；当连接P1.1的M键按下时，分钟加1；当连接P1.2的H键按下时，小时加1；当连接P1.3的R键按下时，时钟的时间值清0。

3.硬件电路设计

实时时钟电路元器件如图9-8所示，原理图如图9-9所示。

图9-8　实时时钟电路的元器件

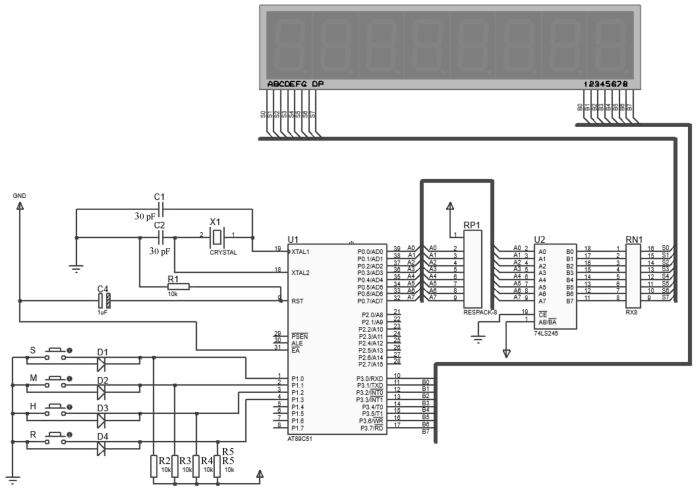

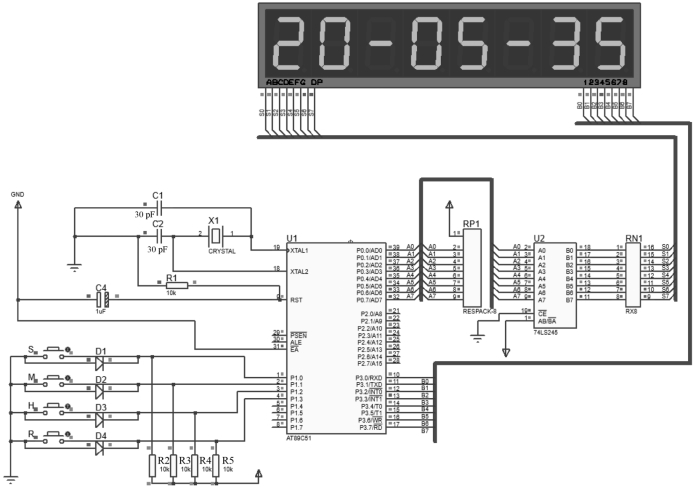

图9-9　实时时钟电路原理图

4.程序设计

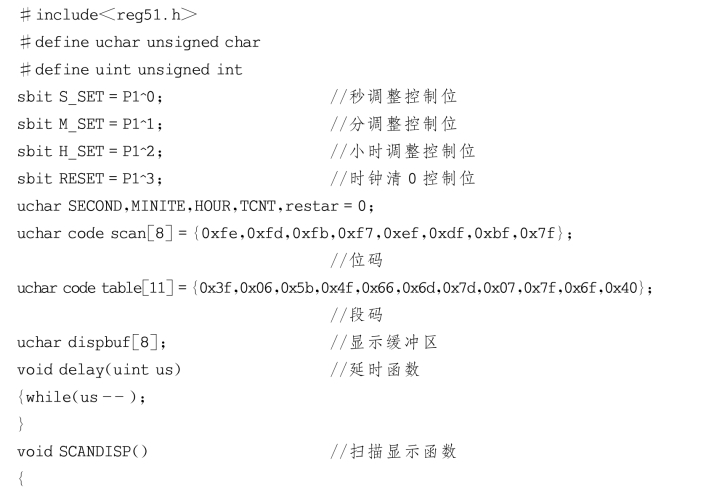

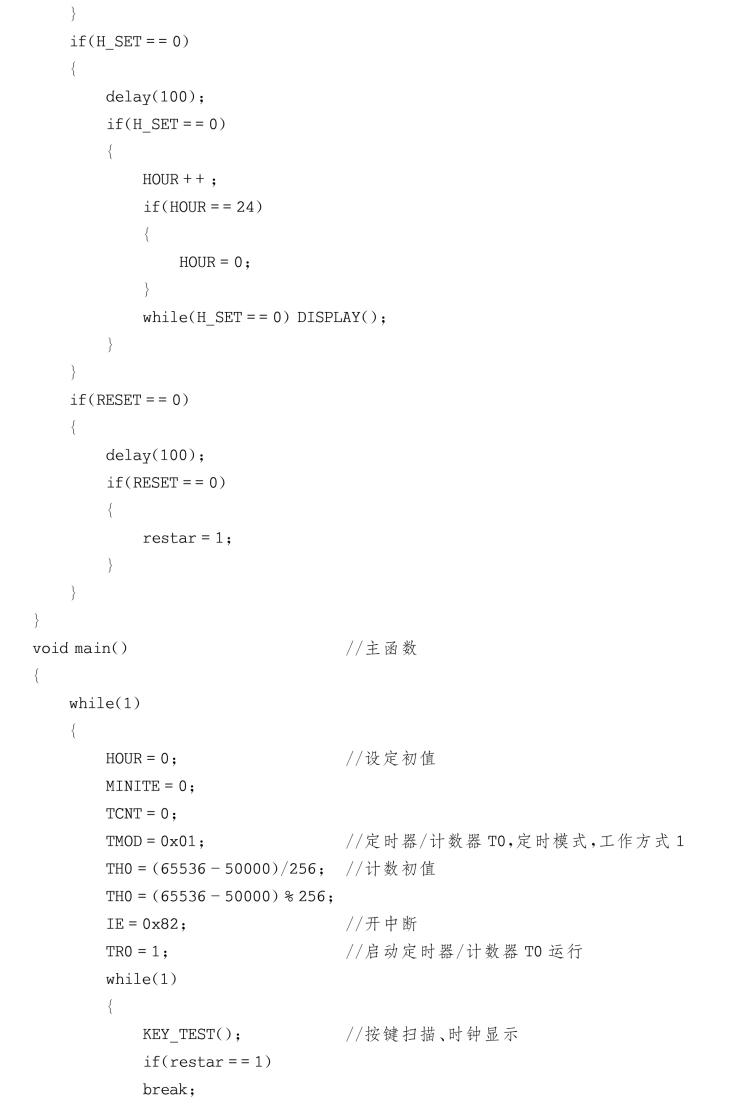

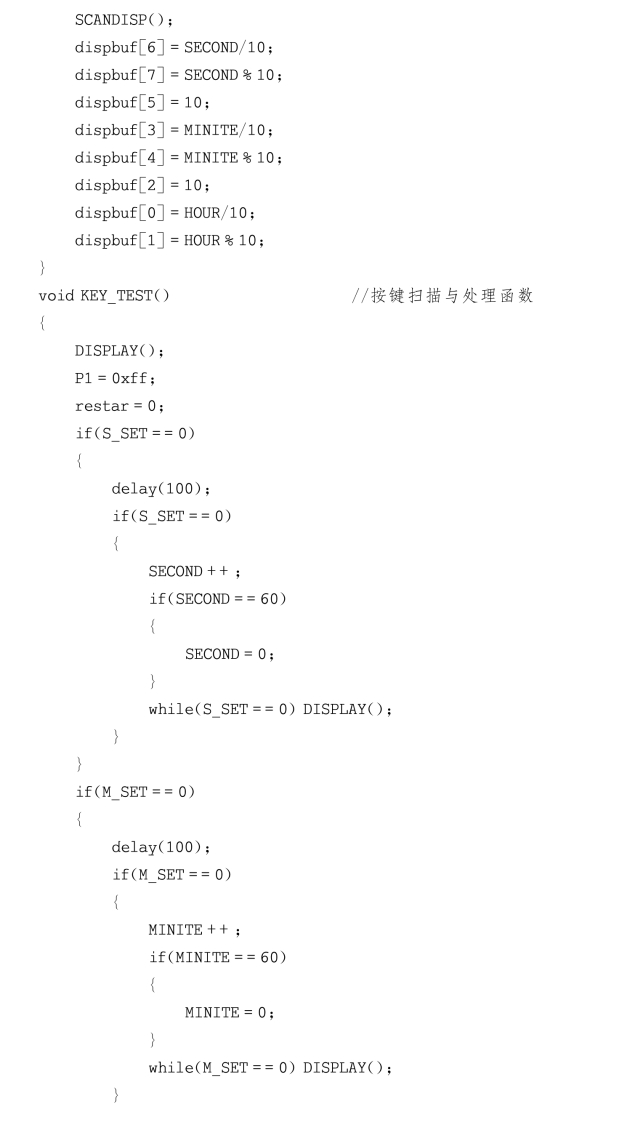

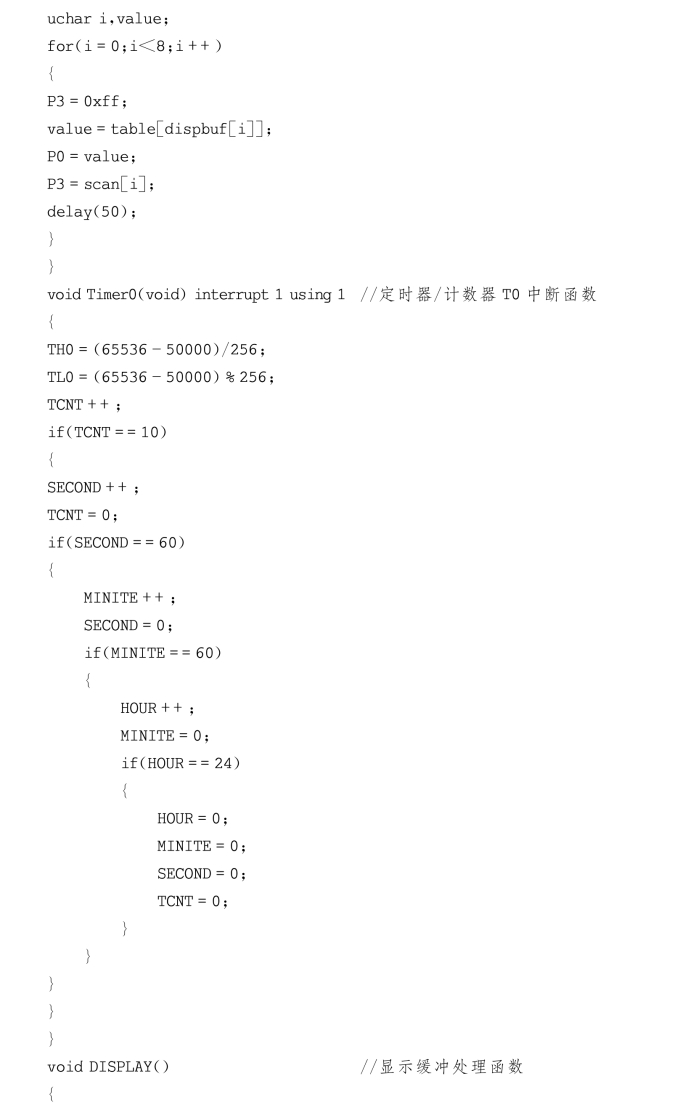

（1）实时时钟系统C51语言程序设计

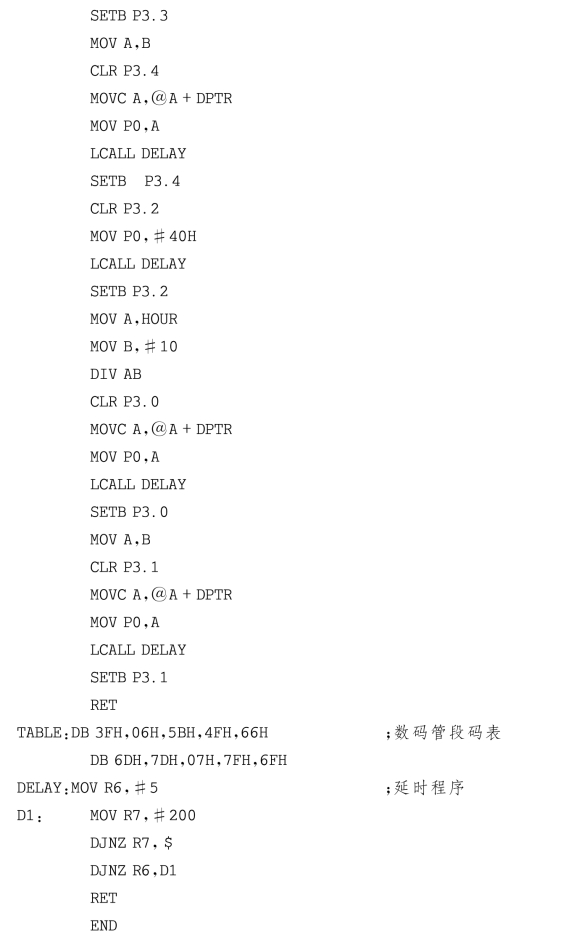

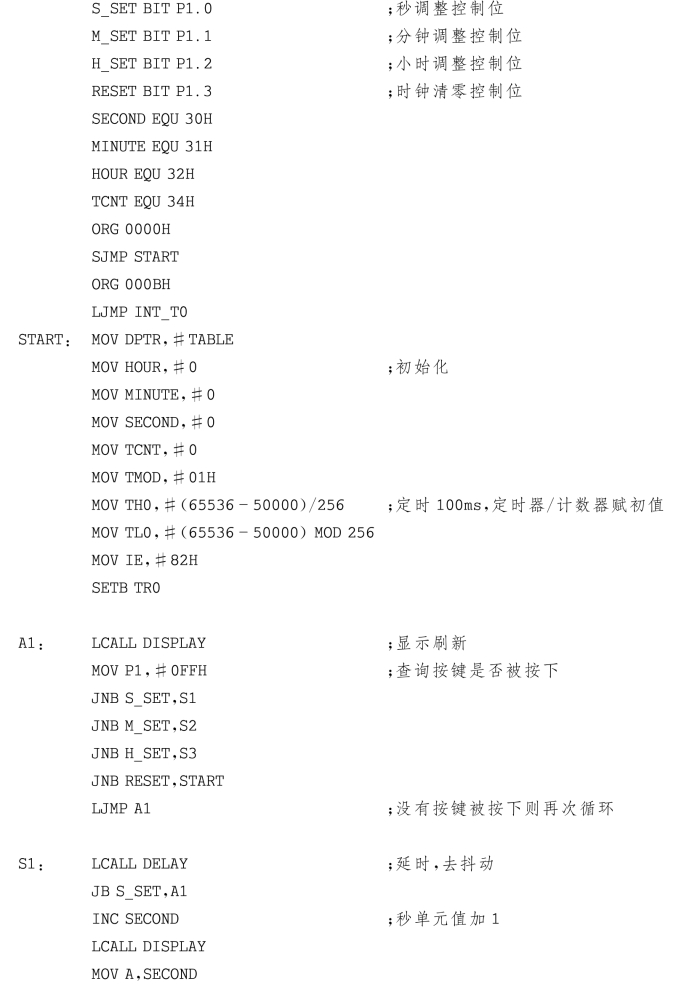

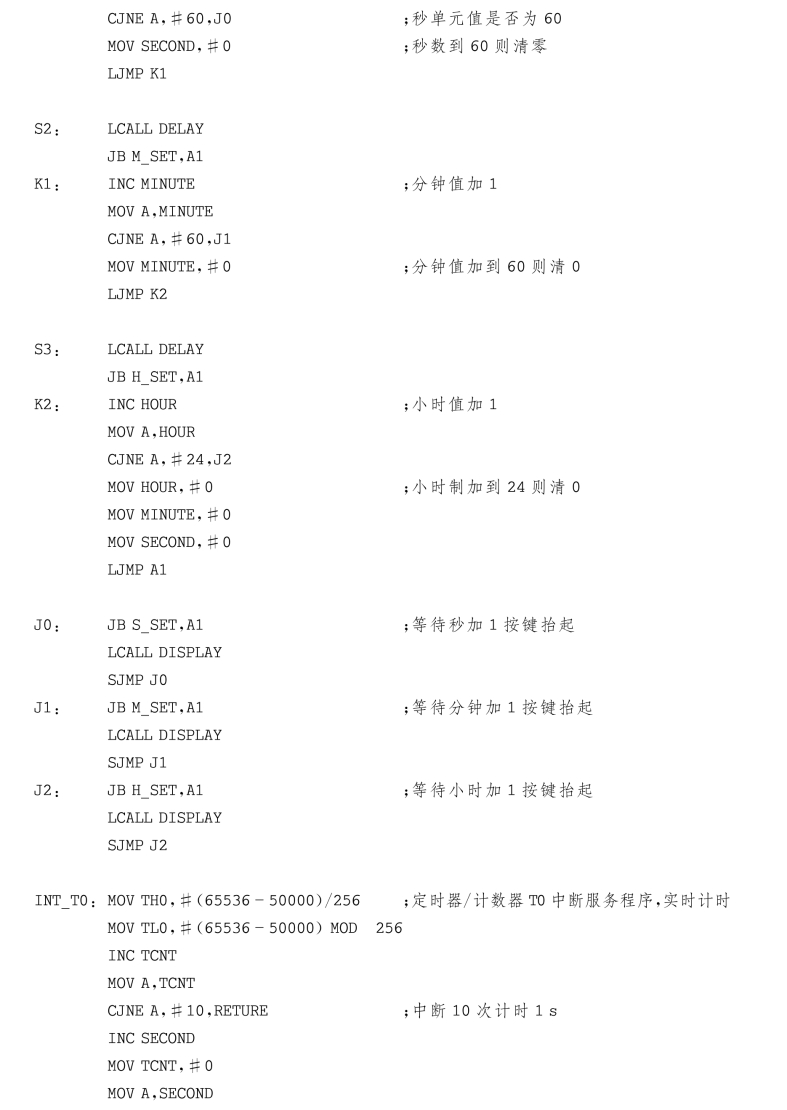

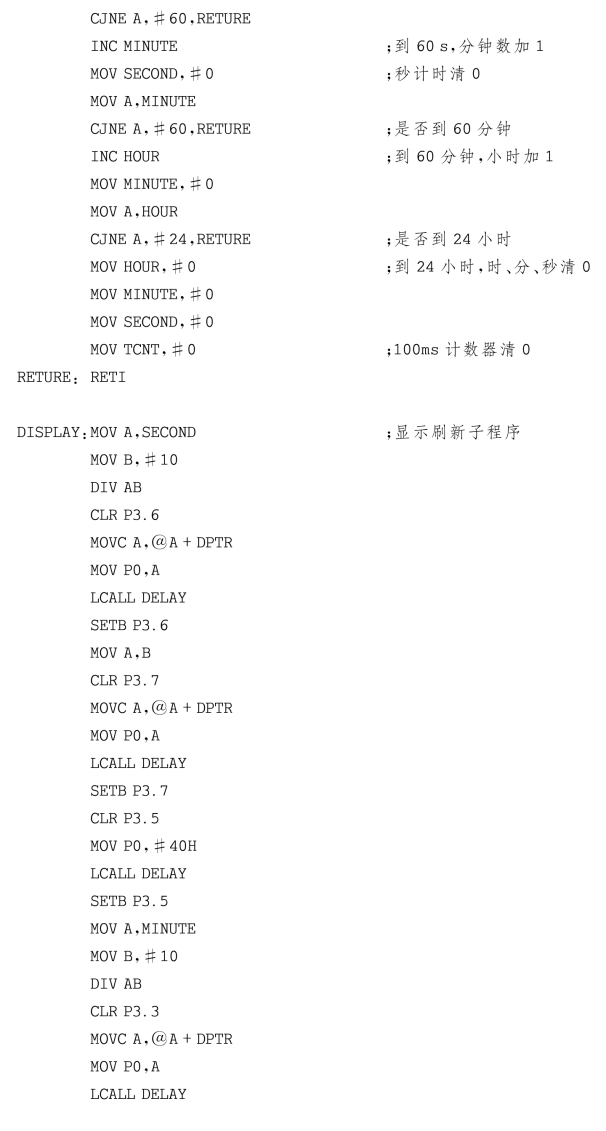

（2）实时时钟系统汇编语言程序设计

5.系统仿真

实时时钟系统仿真效果图如图9-10所示。

图9-10　实时时钟系统仿真效果图
