9.2.2　简易交通灯系统设计

9.2.2　简易交通灯系统设计

1.设计目标

设计一个简易交通灯的控制电路，主控芯片选用89C51单片机。要求绿灯、黄灯和红灯三种颜色状态反复循环切换显示，每种状态都具有倒计时显示功能。

2.工作流程

初始时为绿灯状态，同时启动40 s倒计时，接着切换到黄灯状态并开始3 s倒计时，最后切换到红灯状态并进入30 s倒计时。红灯结束后再次切换到绿灯状态，如此反复不断循环显示。

3.设计思路

系统时钟频率选择11.059 2 MHz，采用定时器/计数器T0实现1 ms中断，中断程序实现信号灯点亮倒计时显示动态刷新，定时器/计数器T0中断1 000次实现1 s定时，1 s时间到了之后，更新信号灯状态并实现信号灯点亮时间倒计时。

三种信号灯点亮的时间为绿色40 s，黄色3 s，红色30 s。三种颜色的灯分别使用绿色、黄色和红色LED实现，交通信号倒计时时间显示采用共阳极数码管实现，编程用C51语言完成。

4.硬件电路图设计

交通灯系统采用的元器件如图9-11所示，交通灯系统电路原理如图9-12所示。

图9-11　交通灯系统的元器件

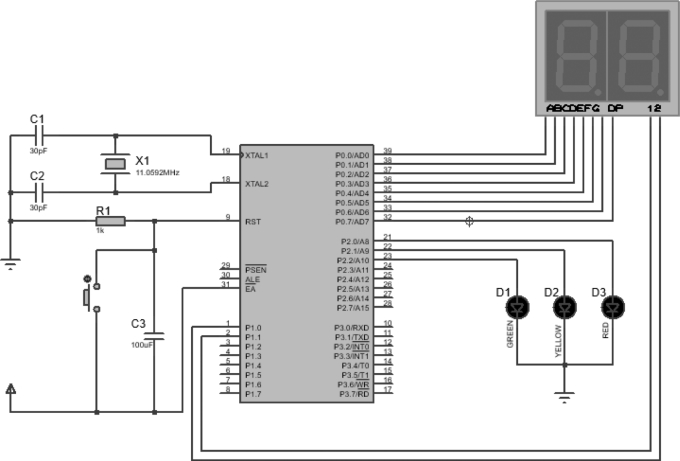

图9-12　交通灯系统电路原理

5.系统程序设计

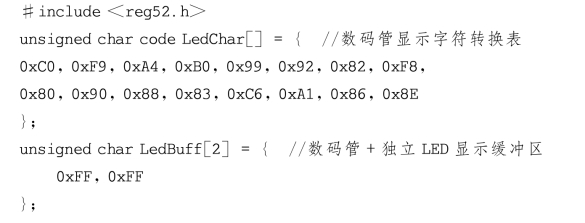

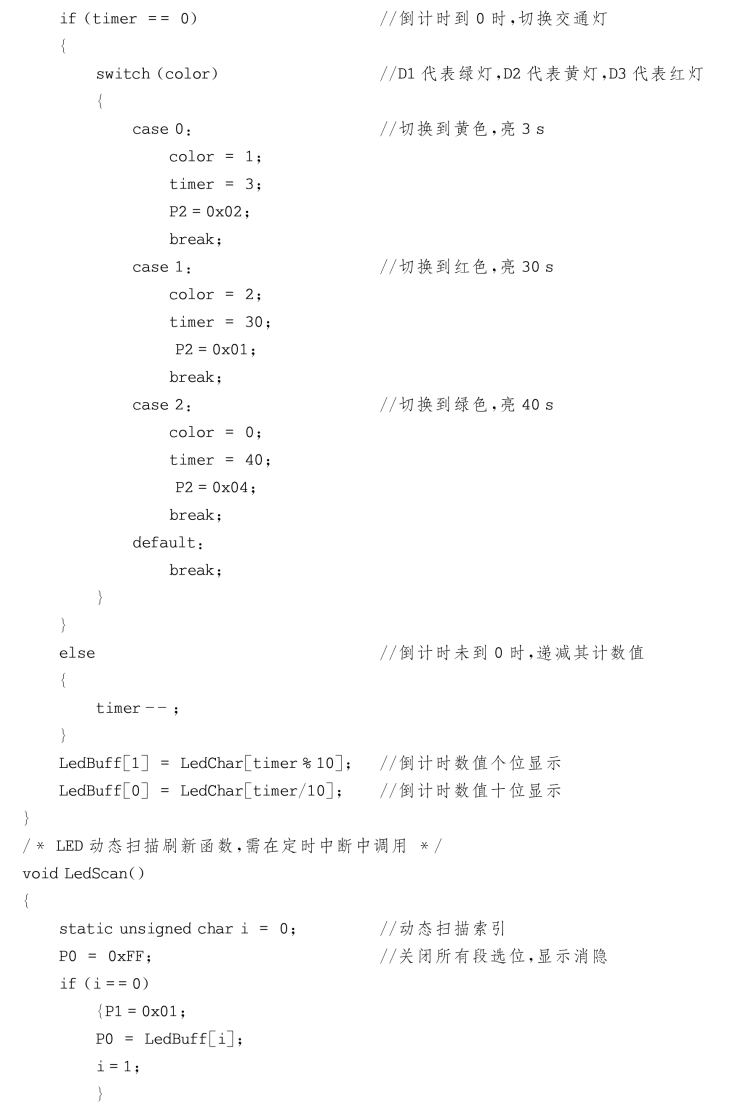

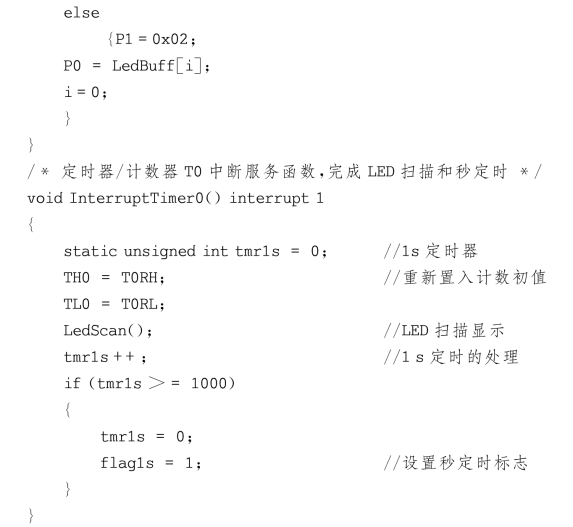

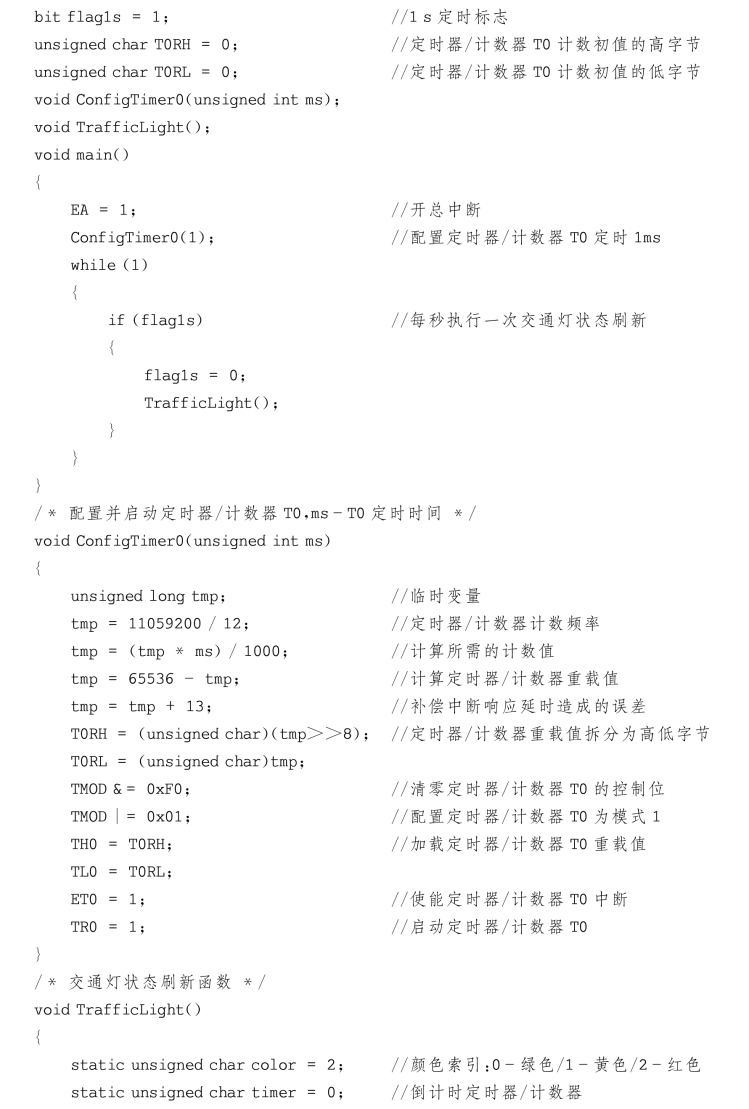

交通灯系统C51语言程序如下：

6.系统仿真

交通灯系统仿真效果图如图9-13所示。

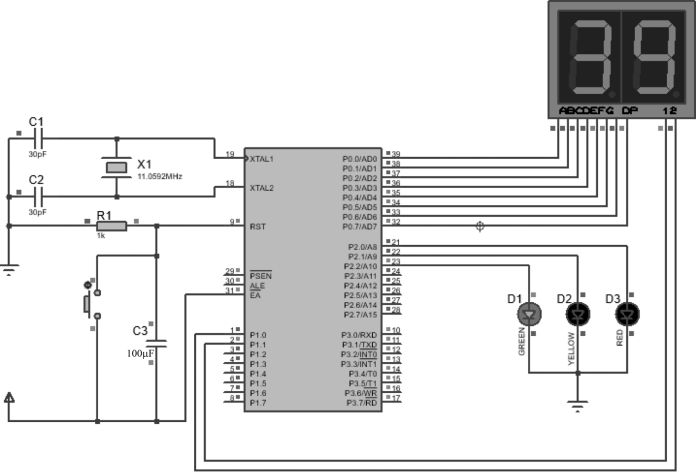

图9-13　交通灯系统仿真效果图
