5.2.2 帆面与支撑臂整体展开试验
1.试验内容
摄影记录支撑臂带动帆面展开过程，重点关注以下几个方面：
支撑臂的展开过程是否顺畅，四根支撑臂展开是否同步；
帆面能否在支撑臂带动下完全展开，展开是否平稳；
帆面与支撑臂配合展开是否有序，帆面与支撑杆是否相互影响。
2.试验方法
1）试验对象及试验设备
选择四块厚度为12.5 μm、单面镀铝的聚酰亚胺薄膜，帆面薄膜形状为等腰直角三角形，直角边长为5.6 m；以及四根长度为5.6 m的充气式展开支撑臂，在8 m×8 m的试验平台上进行帆面与支撑臂整体展开试验。
2）试验流程
根据如下试验流程（图5-58）开展帆面与支撑臂整体展开试验。

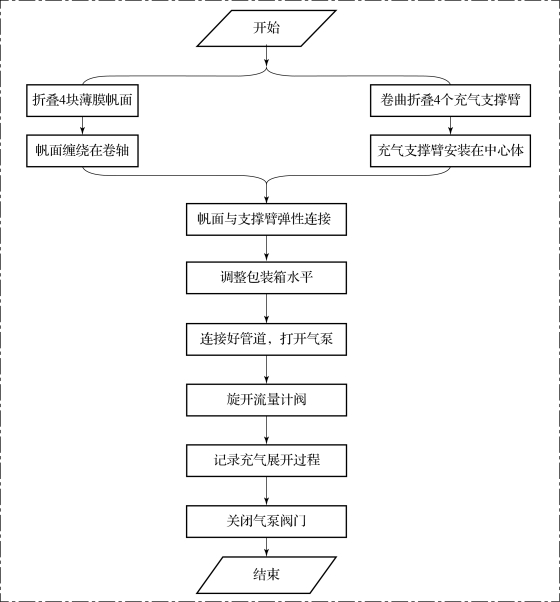

图5-58 8 m×8 m太阳帆原理样机试验流程图
•支撑臂折叠与收拢
四根支撑臂采用充气端固定，有效载荷放在自由端，从自由端开始卷曲折叠，在支撑臂的外表面沿长度方向粘贴了一定宽度的粘扣，粘扣由绒面和勾面成对组成。在内压的作用下使搭扣剥离，以保证展开过程的有序性。收拢后的支撑臂如图5-59所示。

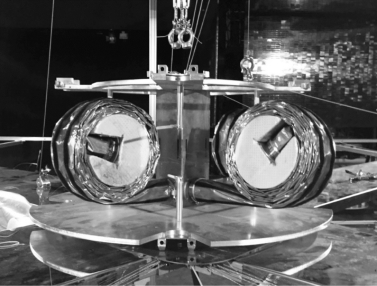

图5-59 收拢后的支撑臂
•帆面的折叠与收拢
帆面采用上文中提到的斜叶外折叠方式，折叠好的四块帆面分别缠绕在四个帆面卷轴上，收拢完成后的帆面及支撑臂如图5-60所示。

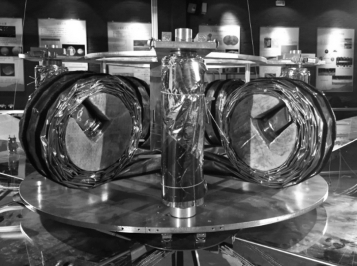

图5-60 收拢后的帆面及支撑臂
•帆面与支撑臂的连接
卷曲收拢后支撑臂的两端分别与相邻帆面45°顶点相连接，连接处采用可相对旋转弹性连接，避免支撑臂展开过程中的滚转影响帆面展开，如图5-61所示。
图5-61 帆面与支撑臂的连接示意图
•帆面与支撑臂的展开
采用一个充气泵，通过四个节流阀，分别对四根支撑臂充气，调节每一路的气流量，使支撑臂展开速度接近。在支撑臂开始充气的同时，拽开支撑臂与帆面上的包带；支撑臂充气的同时带动帆面逐步展开，摄影记录帆面随支撑臂伸出同时展开的过程。
3.试验结果

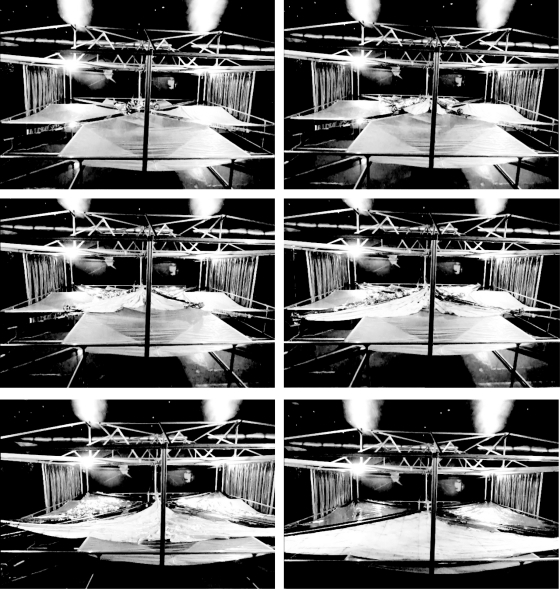

摄影记录的帆面随支撑臂充气展开过程如图5-62所示，充气支撑臂能够顺利展开，在展开初期同步性较好，展开中期展开速度略有差异，最后展开阶段实现同步展开。总体来说，展开同步性较好；斜叶外折叠方式的帆面展开过程匀速，没有明显的帆面堆积现象，且能够接受一定程度的支撑臂展开不同步，很好地配合支撑臂实现帆面平稳顺利展开。
图5-62 太阳帆原理样机充气展开过程
