2.2.1　微放电敏感曲线

欧空局通过试验建立了金属平板结构、矩形波导结构、圆波导结构、方同轴传输线等微波传输线的微放电敏感曲线，对于不同f×d的情形进行了大量微放电试验，开发了微放电仿真软件——微放电计算器（Multipactor Calculator），其软件界面如图2-1所示，该软件被国内外射频工程师广泛用于大功率微波部件设计。设计人员根据微放电仿真软件所得的电磁场分布来初步判断微放电最容易发生的区域，选择积分路径，获得两平板间的电压，将该电压与Multipactor Calculator软件计算中对应平板f×d的微放电阈值电压相比较，来确定微放电余量。利用该软件能够快速获得微波部件的微放电阈值电压，但对设计师的设计水平依赖较大，不同的区域判断和不同积分路径选择都会使得微放电阈值电压发生变化，使得产品一致性不高，而且该软件对波导结构的微波部件非常有效，但对同轴结构微波部件的微放电阈值电压预测准确度较低，对于更复杂结构微波部件，例如同轴腔体滤波器，该软件则不再适用。

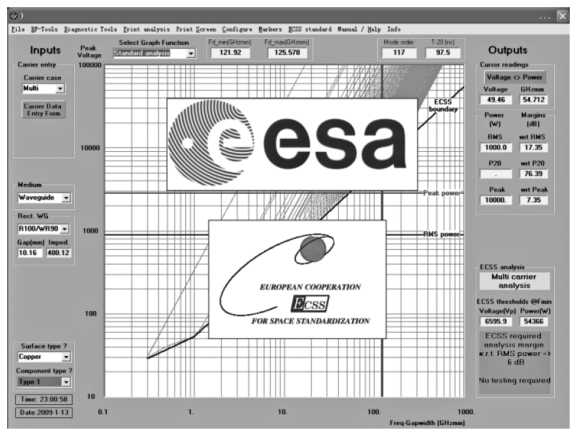

图2-1　ESA开发的微放电仿真软件M ultipactor Calculator（见彩插）
