6.2.2 拓扑设备
案例一：配置拓扑如图6-1所示，设备配置地址如表6-1所示，本案例所选交换机设备为2台S3700，另有2台PC。其中：LSW5代表二层交换机，LSW6代表三层交换机，PC6代表技术部，PC7代表市场部。

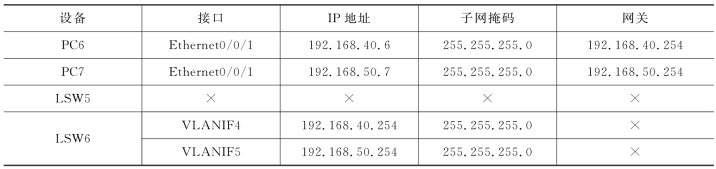

表6-1 设备配置地址（案例一）

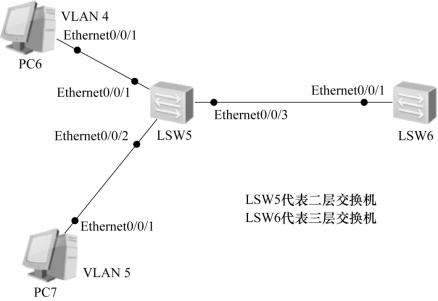

图6-1 VLAN 间通信拓扑（案例一）
案例二：配置拓扑如图6-2所示，设备配置地址如表6-2所示，本案例所选交换机设备为2台S3700，另有4 台PC。其中：LSW1、LSW2 为交换机设备，PC1、PC3 代表技术部，PC2、PC4代表市场部。

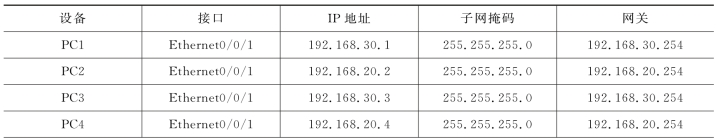

表6-2 设备配置地址（案例二）

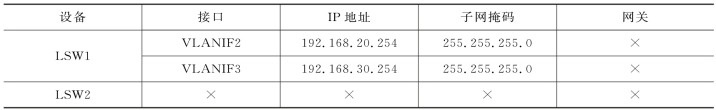

续表
图6-2 VLAN 间通信拓扑（案例二）
