6.2.3 案例实施
1.案例一VLAN 间通信实现
（1）配置用户设备
根据图6-1搭建拓扑环境，按照表6-1设置PC6、PC7的IP地址、子网掩码、网关。
（2）配置交换机LSW5

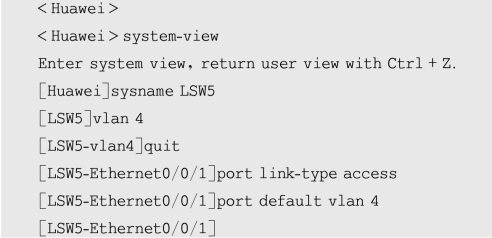

①对交换机LSW5命名，并在交换机上创建VLAN 4，将Ethernet0/0/1端口配置为Access接口并划分给VLAN 4。

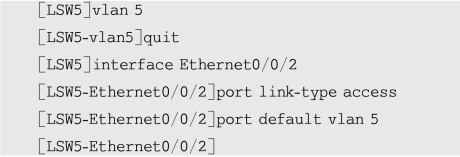

②在交换机上创建VLAN 5，将Ethernet0/0/2 端口配置为Access接口并划分给VLAN 5。

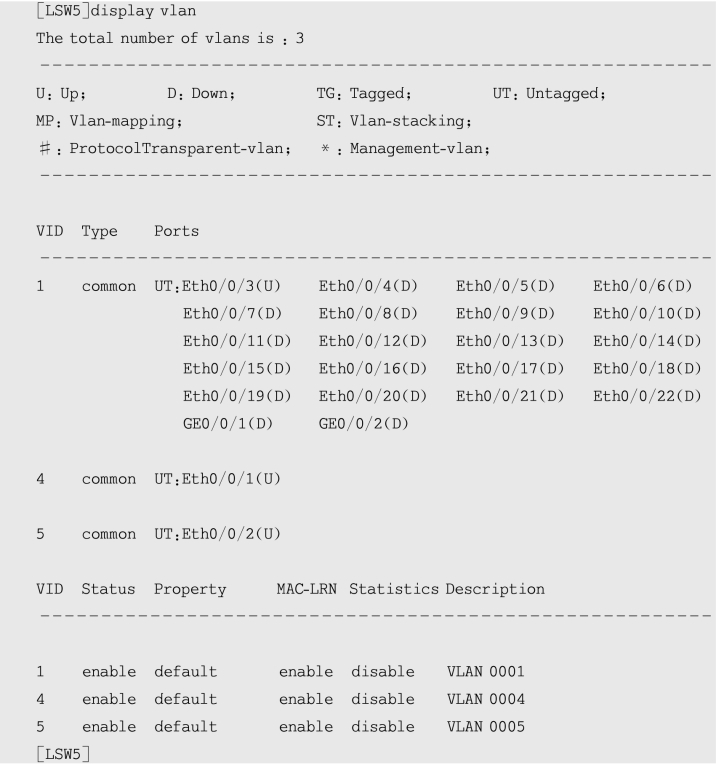

③配置验证。

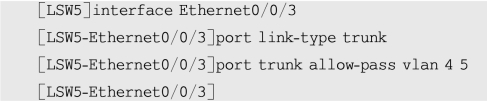

④配置交换机LSW5的VLAN 的汇聚链接。
（3）配置交换机LSW6
要实现不同VLAN之间相互通信，交换机LSW6需要做三步配置。首先，创建VLAN 4、VLAN 5；其次，配置汇聚链接Trunk接口；最后，创建VLANIF接口及配置IP地址、子网掩码。

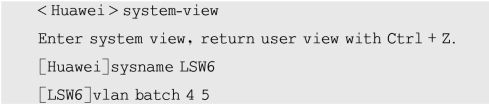

①对交换机命名，并创建VLAN 4、VLAN 5。
②配置交换机LSW6的VLAN 的汇聚链接。

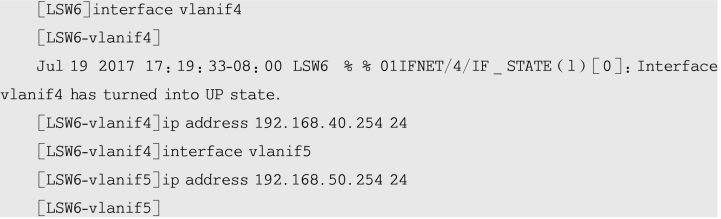

③创建VLANIF接口及配置IP地址、子网掩码。
（4）结果验证
配置完成后，在PC6命令行窗口运行ping命令：PC6 ping PC7。
2.案例二VLAN 间通信实现
（1）配置用户设备
根据图6-2搭建拓扑环境，按照表6-2设置PC1、PC2、PC3、PC4的IP地址、子网掩码、网关。
（2）配置交换机LSW1的VLAN

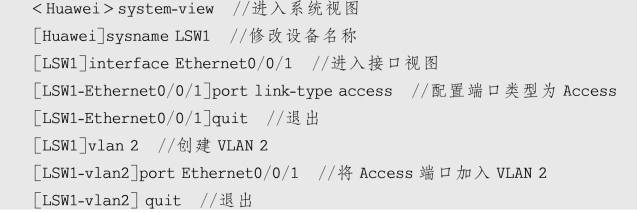

①在交换机LSW1上创建VLAN2，将Ethernet0/0/1端口配置为Access接口并划分给VLAN2。

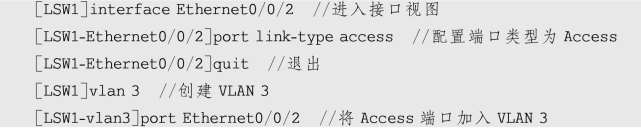

②创建VLAN3，将Ethernet0/0/2端口配置为Access接口并划分给VLAN3。

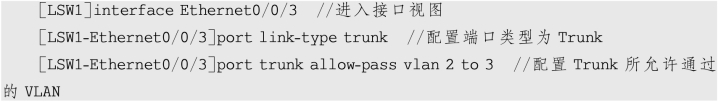

③配置交换机LSW1的VLAN 的汇聚链接。
（3）配置交换机LSW2的VLAN
①创建VLAN3，将Ethernet0/0/1端口配置为Access接口并划分给VLAN3。

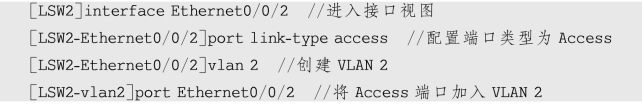

②创建VLAN 2，将Ethernet0/0/2端口配置为Access接口并划分给VLAN 2。

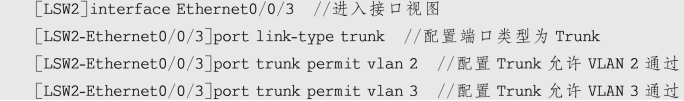

③配置交换机LSW2的VLAN 的汇聚链接。
（4）过程验证
通过上面的实验操作，技术部与市场部之间不能通信，但每个部门内部可以相互通信。在PC1命令行窗口运行ping命令：PC1 ping通PC3，PC1 ping不通PC2、PC4。

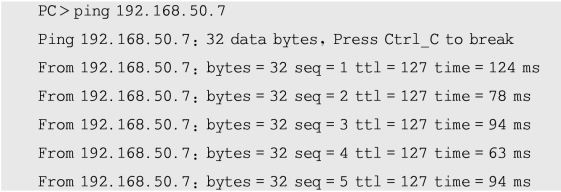

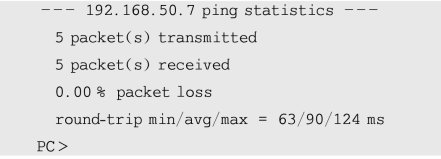

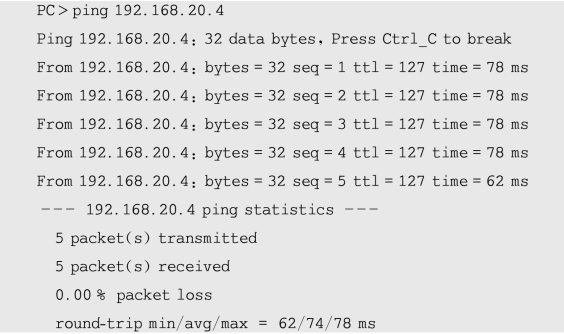

PC1 ping通PC3验证显示：
PC1 ping不通PC2验证显示：
（5）创建VLANIF接口

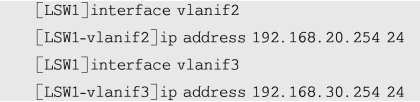

在交换机LSW1上创建VLANIF接口，并配置IP地址。
（6）设置网关地址
设置PC1、PC2、PC3、PC4的网关地址。VLANIF接口的IP地址作为主机的网关IP地址，和主机的IP地址必须位于同一网段。
（7）结果验证
在PC1命令行窗口运行ping命令：PC1 ping PC2、PC4。

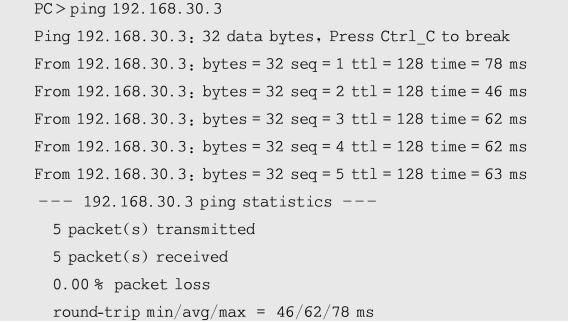

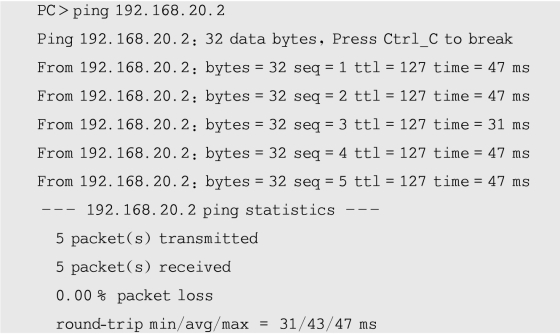

PC1 ping PC2验证显示：
PC1 ping PC4验证显示：
结果显示：不同VLAN 间可以相互通信。
