12.2.3　案例实施

12.2.3　案例实施

1.基本配置

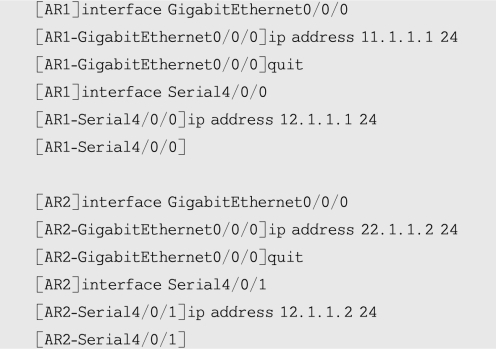

配置AR1、AR2端口地址。

2.配置静态路由

在AR2上配置默认路由指向出口网关AR1，并在AR1上配置目的网段为PC1所在网段的路由，下一跳路由器为AR2。

在PC1上测试与PC2的连通性。

3.配置HDLC

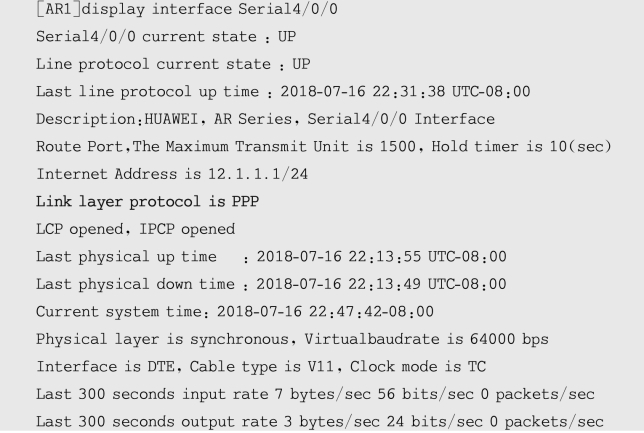

默认情况下，串行接口封装的链路层协议为PPP，可以直接在AR1 上使用display interface Serial4/0/0命令进行查看。

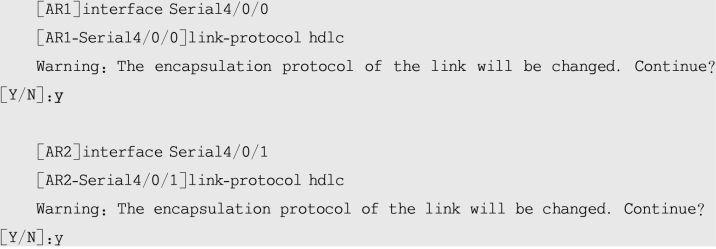

在AR1和AR2的串口上分别使用link-protocol命令配置链路层协议为HDLC。

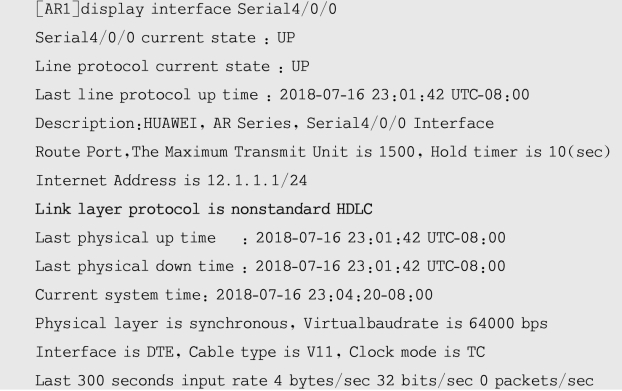

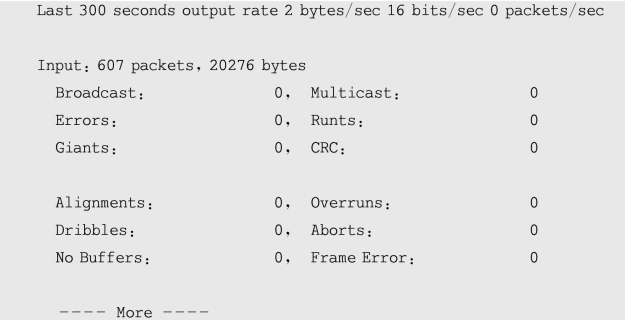

再一次使用display interface Serial4/0/0命令进行查看。

4.验证配置效果

配置完成后，在PC1上测试与PC2之间的连通性。

以上结果显示：PC1与PC2之间可以正常通信。
