16.2.2 拓扑设备
1.基本ACL
配置拓扑如图16-1所示，设备配置地址如表16-5所示，本案例所选路由器设备为1台AR2220，3台终端设备PC分别代表经理部、销售部、财务部3个办公区。

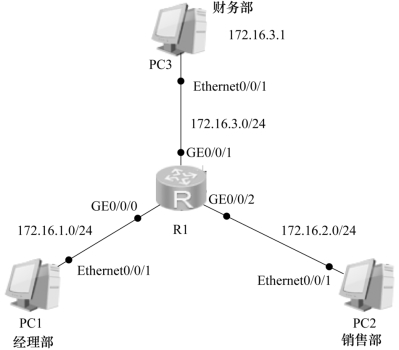

图16-1 基本ACL配置

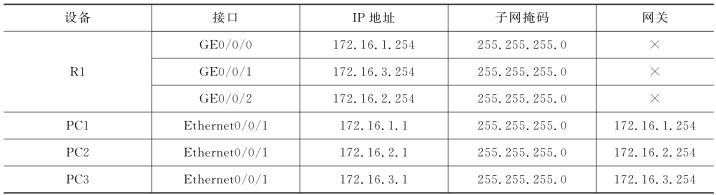

表16-5 设备配置地址（基本ACL）
2.高级ACL
配置拓扑如图16-2所示，设备配置地址如表16-6所示，本案例所选路由器设备为2台AR2220，2台终端设备PC分别代表办公区、临时办公区，一台服务器为公司Web服务器。

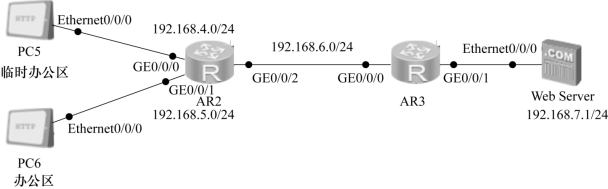

图16-2 高级ACL配置

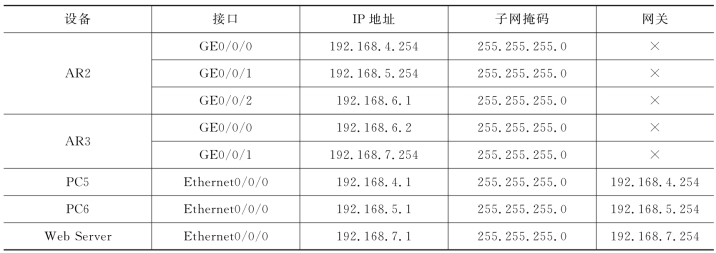

表16-6 设备配置地址（高级ACL）
