16.2.3 案例实施
1.基本ACL配置
（1）基本配置

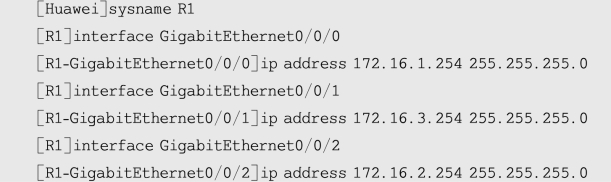

命名路由器为R1，配置路由器端口的IP地址。路由器3个端口地址的配置如表16-5所示，主要命令如下。
（2）设置主机IP
对照表16-5，设置PC的IP地址、子网掩码、网关。
（3）过程测试
使用ping命令进行测试，要求3台PC 能够相互通信。因为只有在3台PC 互通的前提下才可配置基本ACL。

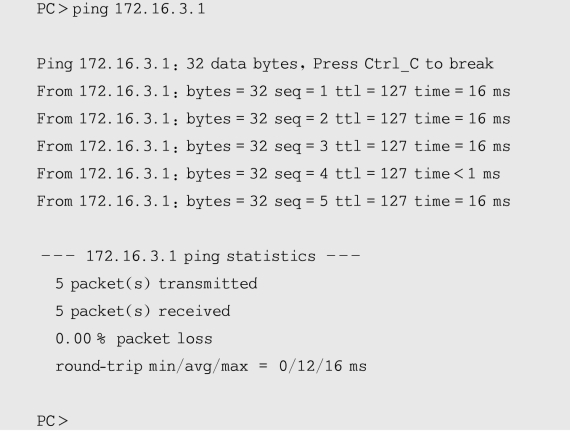

在PC1上ping PC3，在PC2上ping PC3。
通过观察，PC1 ping 通PC3，PC2 ping 通PC3，所有终端用户设备之间都可以相互通信。
（4）定义基本ACL规则
选择ACL编号为2000。
（5）将定义好的规则应用在接口上
（6）结果验证

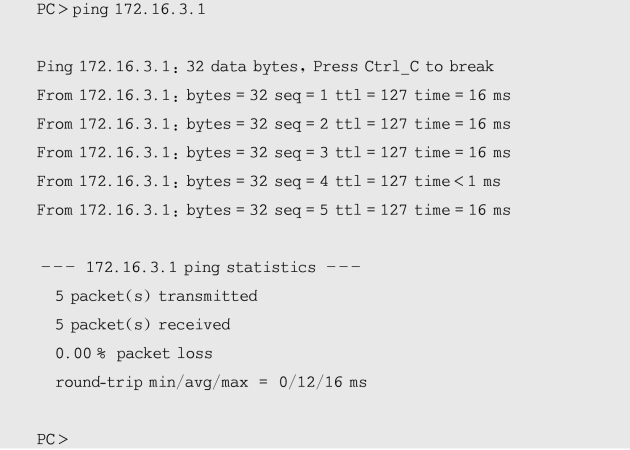

在PC1上验证与PC3的连通性。
结果显示：PC1 ping通PC3，即经理部可以访问财务部。

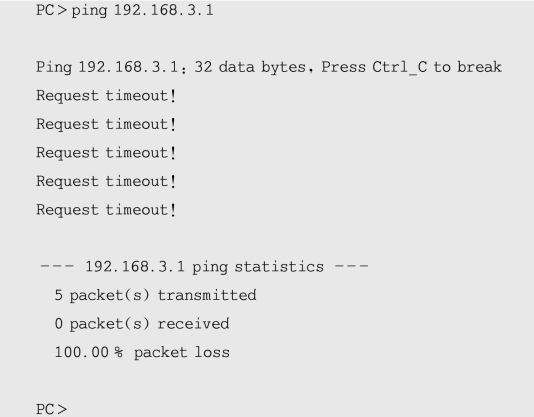

在PC2上验证与PC3的连通性。
结果显示：PC2 ping不通PC3，即销售部不能访问财务部。
2.高级ACL配置

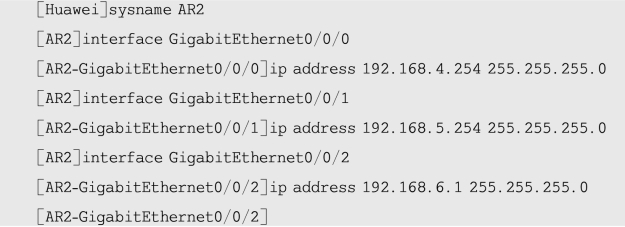

（1）AR2基本配置
对AR2命名，并配置端口地址，主要命令如下。

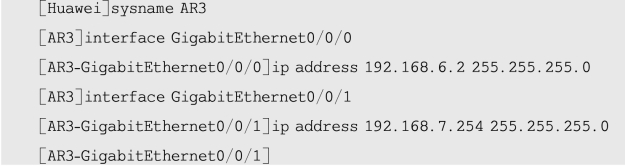

（2）AR3基本配置
对AR3命名，并配置端口地址，主要命令如下。
（3）配置静态路由
配置AR2的静态路由，实现全网互通。
配置AR3的静态路由。
（4）设置主机IP
对照表16-6，设置所有终端设备的IP地址、子网掩码、网关。

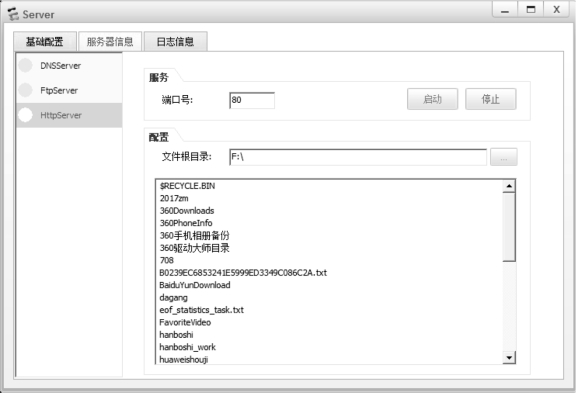

启动Web Server：双击Web Server，单击“服务器信息”窗口，选中“HttpServer”，选择配置文件根目录，然后单击“启动”，如图16-3所示。
图16-3 启动Web Server
（5）过程测试
使用ping命令进行测试，要求3台终端设备相互通信。因为只有在3台终端设备互通的前提下才可配置高级ACL。
在PC6 Web浏览器中输入http：//192.168.7.1（success）。
在PC5 Web浏览器中输入http：//192.168.7.1（success）。
（6）定义高级ACL规则

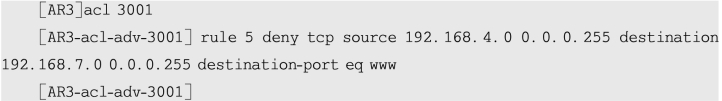

在路由器AR3上配置高级ACL，选择ACL编号为3001。由于限制临时办公区访问公司内部Web服务器，目的端口号可为80，也可以使用www。
（7）将定义好的规则应用在接口上
（8）结果验证
在PC6 Web浏览器中输入http：//192.168.7.1（success）。
在PC5 Web浏览器中输入http：//192.168.7.1（fail）。
