19.3.3　仿真要求

1.实验背景描述

某公司为一小型公司，公司职员较少，所有部门人员的办公网络都在同一子网内。现在因业务扩展，公司增加了办公人员，原有网络已不能满足办公需求，需要对现有网络进行重新规划，网络规划拓扑如图19-1所示。实验网络分为私网区和公网区。私网区即该公司的内网区，主要分为无线区域规划、服务器专区、财务隔离区、其他办公区。公司内网采用扁平化网络结构，充分利用现有设备，现有的一台路由器AR1具有三层工作模式和二层工作模式，为了节约成本，可以不购买三层交换机，因此公司原有的路由器既作为边缘路由器又作为核心层设备使用。为了实现与公网连接，公司向互联网服务提供商申请了2个公有IP地址（214.144.168.190/24和214.144.168.191/24）。

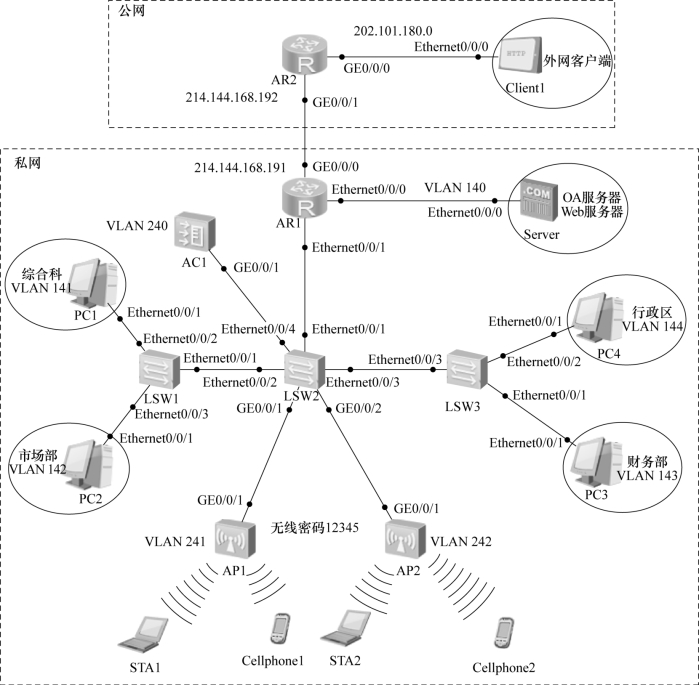

图19-1　网络规划拓扑

2.实验要求

①实现WLAN 功能。要求AC旁挂在接入层交换机，在AC 上配置DHCP服务器功能，实现笔记本、手机自动获得IP地址并且能够无线上网。

②实现VLAN 间通信。PC1、PC2、PC4、服务器、出口路由器AR1、无线终端设备全网互通，财务部PC3与内网其他部门PC、无线终端设备不能互通。

③实现NAT 功能。采用Easy IP、NAT 服务器配置，要求公司内网终端设备可以访问外网，外网客户端可以访问内网Web服务器。
