19.4.1　实验网络逻辑规划

根据网络规划拓扑图及实验要求，在公司内网区规划8个VLAN，其中：VLAN 240为无线控制器管理区，VLAN 241为无线访客区，VLAN 242为无线办公区；VLAN 140为服务器专区；VLAN 141为综合科；VLAN 142为市场部；VLAN 143为财务部；VLAN 144为行政区。

对于公网的2个IP 地址，214.144.168.191 用作公司接入路由器的接口地址，214.144.168.190用作公司Web服务器地址。具体的网络设备及终端设备IP地址的分配情况如表19-1和表19-2所示。

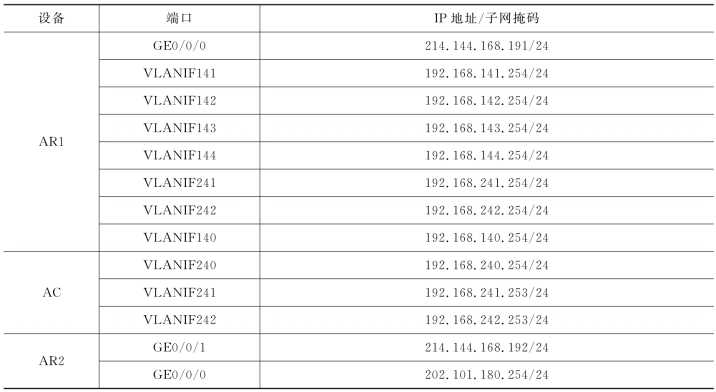

表19-1　网络设备端口地址规划表

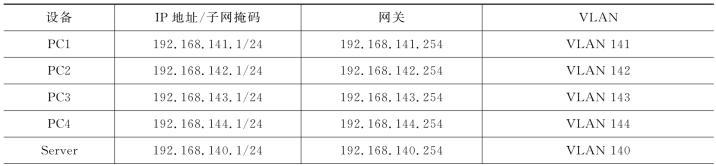

表19-2　终端设备地址规划表

续表
