习 题
2-1 设二进制数据序列为11000111，试以矩形脉冲为例，分别画出单极性不归零、单极性归零、双极性不归零、双极性归零及差分信号的波形。
2-2 某一基带传输系统特性如题图2-1所示，试求:
(a)奈奎斯特频带f N;
(b)系统滚降系数α;
(c)码元速率N Bd;
(d)采用四电平传输时信息传输速率R;
(e)频带利用率η。

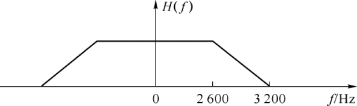

题图2-1
2-3 形成滤波器幅度特性如题图2-2所示，求:
(a)如果符合奈奎斯特第一准则，其码元速率为多少Baud?
(b)采用四电平传输时，传信速率为多少bit/s?
(c)其传信效率为多少bit/(s·Hz)?频带利用率为多少Baud/Hz?

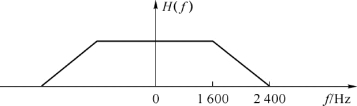

题图2-2
2-5 一个抑制载波的2ASK传输系统，带宽为2 400 Hz，基带调制信号为不归零数据信号，如考虑该系统可通过基带频谱的第一个零点，求该系统的码元速率为多少?
2-6 一个相位不连续的2FSK系统(设仅是简单的频带限制)，其f 1=980 Hz，f 0=1 180 Hz，f s=300 Baud，计算它占用的频带宽度及频移指数。
2-7 设发送数据信号为011010，分别画出非抑制载波2ASK和抑制载波的2ASK波形示意图。
2-8 设发送数据信号为1001101，试画出其2PSK和2DPSK波形〔假设(a)数据信号为“1”时，载波相位改变0，数据信号为“0”时，载波相位改变л;(b)2DPSK的初始相位为0;(c)设f c=2N Bd〕。
2-9 一个正交幅度调制系统采用16QAM调制，带宽为2 400 Hz，滚降系数α=1，试求每路有几个电平，码元速率、总比特率、频带利用率各为多少?
2-10 某一调相系统占用频带为600～3 000 Hz，其基带形成滚降系数α=0.5，若要数据传信率为4 800 bit/s，问应采用几相的相位调制?
2-11 某一QAM系统，占用频带为600～3 000 Hz，其基带形成α=0.5，若采用16QAM方式，求该系统传信速率可达多少?
2-12 一个4DPSK系统，其相位变换关系按B方式工作，设已调载波信号初相θ=0，试求输入双比特码元序列为00，01，11，00，10等的已调载波信号对应的相位θ。
2-13 利用微波线路传送二进制数据信息，采用2DPSK调制方式。已知码元速率为106Baud，接收机输入端的N 0=2×10-10W/Hz，当要求系统误码率P e=10-5时，求采用极性比较法解调时，接收机输入端的信号最小功率。
2-14 试求误码率为10-4时，2PSK相干解调时所需要的信噪比为多少d B?
习题解答
