各分项栅格化数据图幅生成

（一）区域土壤水分特性数字化栅格数据图幅生成

据数字化土壤图、数字化各测点土壤质地构型图，按照点到面数据的扩展方法生成区域土壤水分特性，即测报区内1米土体田间持水量（毫米）与1米土体萎蔫水量（毫米）栅格化数据图。各种质地所采用的这两种水分特性参数见表7.1。根据图7.7的法则自动绘制出的1米土体田间持水量分级分布图、1米土体萎蔫含水量（毫米）分级分布图，分别见图7.9、图7.10。

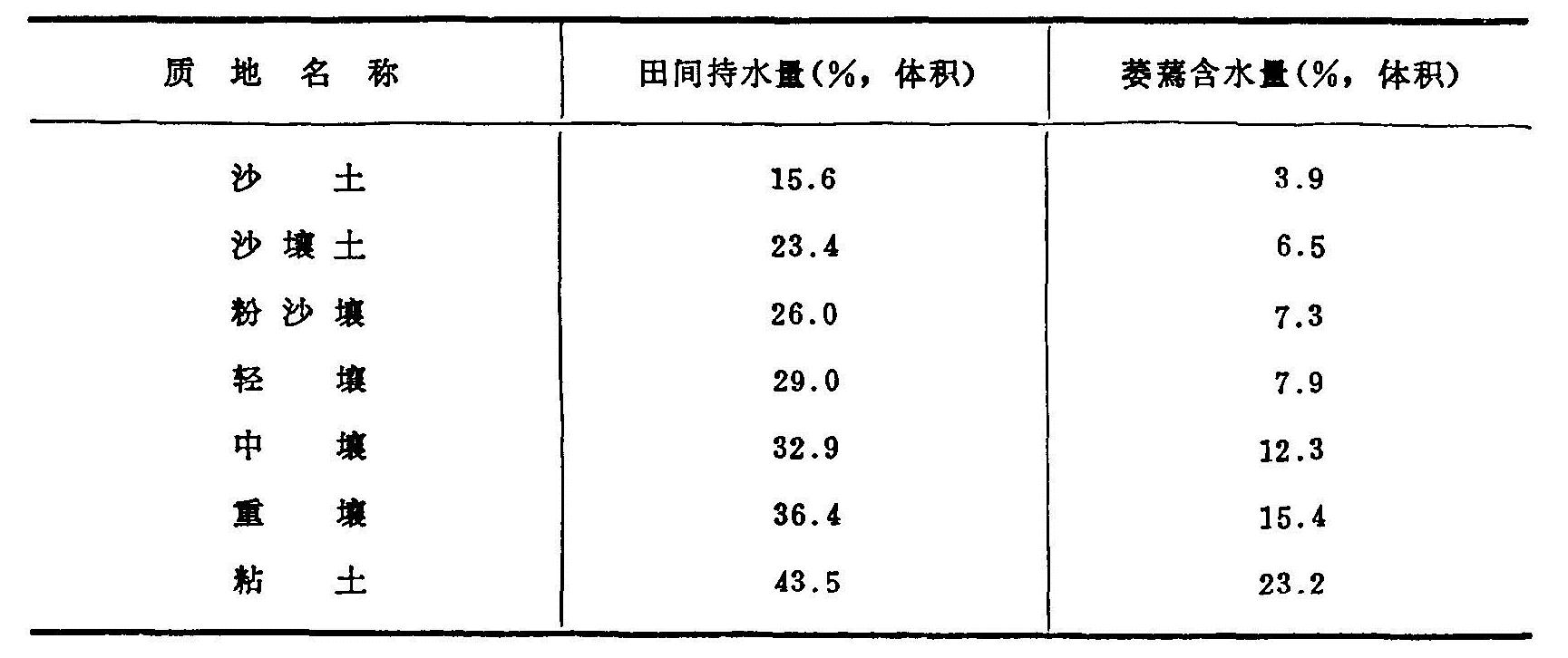

表7.1　各种质地田间持水量与萎蔫含水量

（二）生成初始1米土体水贮量（毫米）数字化栅格数据图幅

输入各监测点的1米土体水贮量，按照图7.7过程，即可生成初始W1（t-1）栅格化数据。

（三）生成QE、QI、QP等所需的栅格化数据图幅

从区域地下水水位预报模型的实施过程中可获取。（见7.3节）
