PWSIS总体概要

PWSIS的功能是对与区域水盐运动有关的区域基本属性数据，即G、G、L的各类数据与从水盐监测系统获取的数据，进行统一存贮、管理、计算、统计、分析和应用。从物理形态看，PWSIS由计算机、数据库和应用程序构成。从逻辑形态看，PWSIS由数据库管理子系统、矢量数据管理子系统、信息应用子系统和信息输出子系统构成。PWSIS的建立，以曲周水盐测报区I区为主要对象，通过与区域水盐动态系统预报模型（见第七章）的结合，PWSIS的运行可对区域地下水水盐动态、土壤旱涝、盐渍化程度作出预报，并且能自动绘制出1∶100000或1∶50000等比例尺所需的各种专题图幅。

PWSIS的模型见图8.1。

由图8.1中可见，信息系统由数据库管理子系统、矢量数据管理子系统、信息应用子系统和信息输出子系统四部分组成。每一子系统是相对独立的，因此，PWSIS的体系结构可视为一个松散耦合系统。

数据库管理子系统定期输入水盐测报区的各类数据。这些数据依据时间顺序和测点号的升顺有组织地存贮于数据库之中。该系统可以提供各种时空要求的检索服务。重要的是，它提供了信息应用子系统所需的部分数据文件。

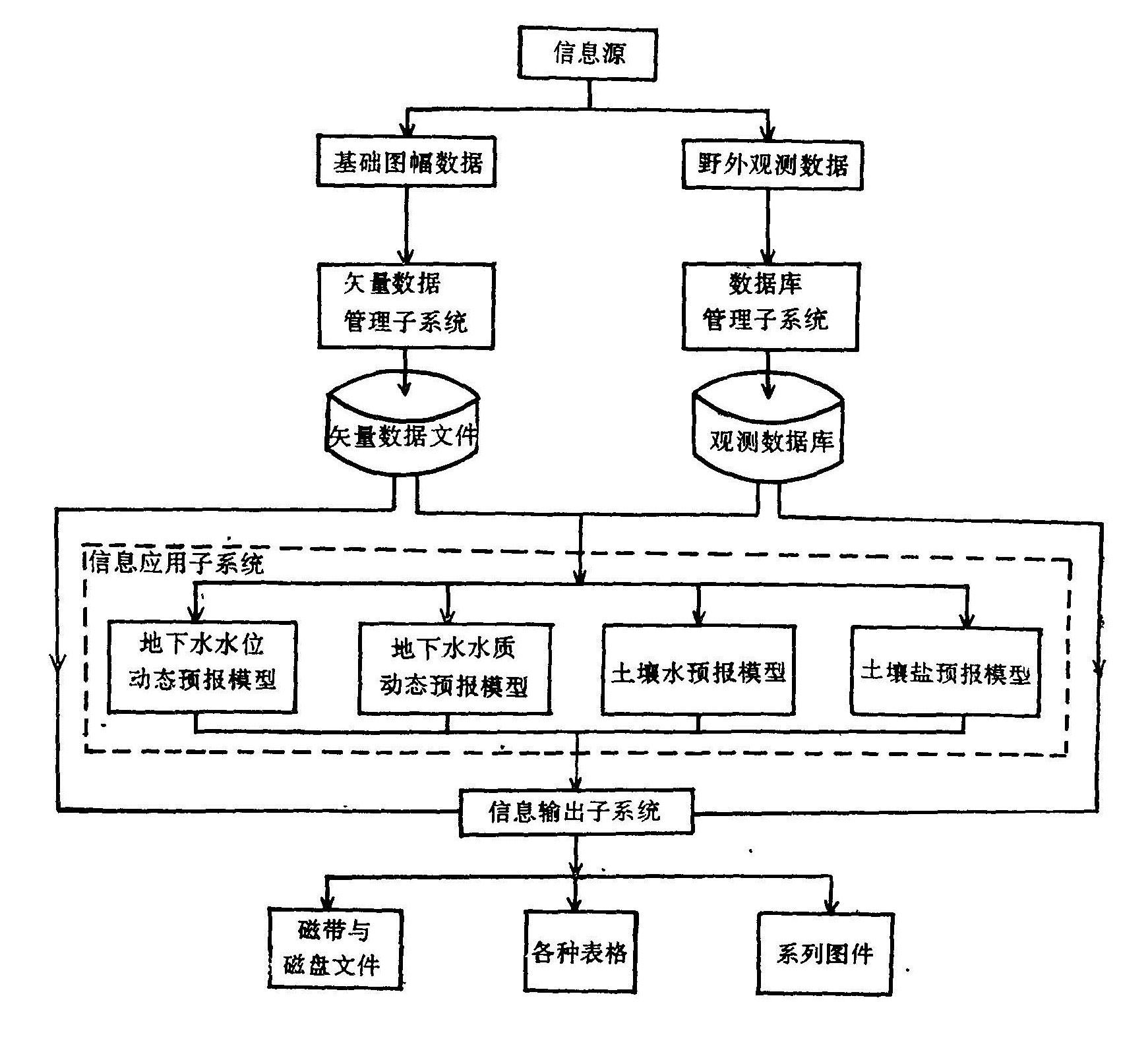

图8.1　信息系统总体结构

矢量数据管理子系统，将空间类型数据通过手扶数字化跟踪设备，输入计算机中，并对数字化后的工作底图、土壤类型图、河流、渠道、观测点和居民点等基础图幅进行查错、编辑。根据信息应用子系统的要求，可将有关的矢量数据转化为栅格数据。

信息应用子系统由地下水水位动态预报模型、地下水水质动态预报模型、土壤水预报模型和土壤盐预报模型组成。事实上，信息应用子系统即为模型库。在PWSIS中主要选用的是区域水盐动态系统预报模型。

信息应用子系统接收来自数据库管理子系统的观测数据，和来自矢量数据管理子系统的基础图幅数据，经过分析运算，产生了绘制专题图幅和报表输出的数据，并将数据经数据文件传递给信息输出子系统。

信息输出子系统由绘图程序、报表输出程序和其它辅助程序组成。绘图程序分为两种类型，其一是等值线图绘制程序，该程序是基于三角网格算法设计的；其二是分类图绘制程序，该程序利用栅格数据，采用了边界跟踪和晕线填充算法，实现了具有填充晕线的分类图的输出。各种类型的报表输出也是该子系统的功能之一。

由该子系统，用户可以获得地下水水位分布图、地下水埋深分布图、地下水水质分布图、土壤水分分布图、土壤盐分分布图、土壤蒸散分布图、土壤旱涝程度分布图和土壤盐渍化程度分布图等专题图幅。
