3.3.3 机床控制面板
机床控制面板用于程序在编辑、调试、运行和加工过程中机床动作的控制，主要有机床工作模式选择、程序运行控制、机床辅助动作控制、主轴转速控制和刀具进给控制等功能，如图3-3-4和图3-3-5所示。

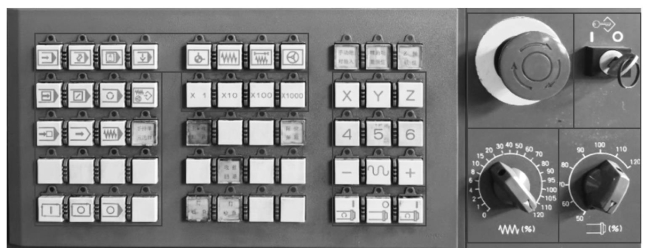

图3-3-4 FUNAC数控车床控制面板组成

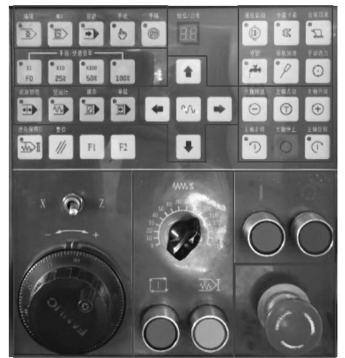

图3-3-5 FUNAC数控铣床控制面板组成
1.机床工作模式选择按钮

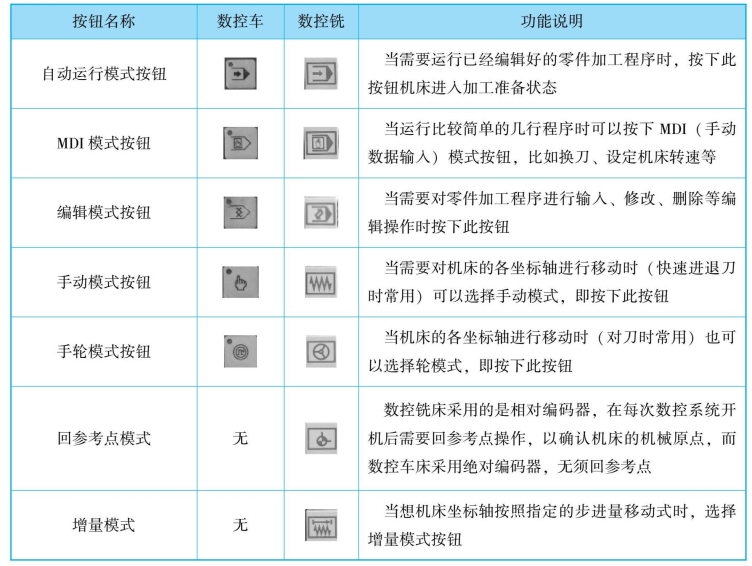

按下这些按钮可以使机床进入不同的工作模式，主要有自动运行模式、MDI模式、编辑模式、回参考点模式、手动模式、增量模式和手轮模式等。每个按钮的功能见表3-3-3。
表3-3-3 机床工作模式选择按钮功能说明
2.程序运行控制按钮

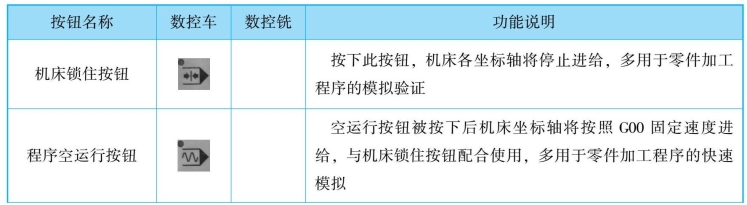

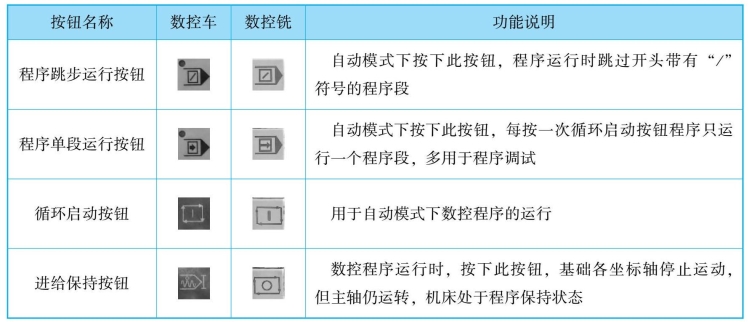

程序运行控制按钮主要用于机床自动运行模式下的程序控制，比如机床模拟运行、程序单段运行以及跳步运行等。每个按钮的功能见表3-3-4。
表3-3-4 程序运行控制按钮功能说明
续表
3.增量进给倍率选择按钮
当数控铣床在增量模式下选择该四个按钮中的某一个时，机床坐标轴的步进量分别为0.001 mm、0.01 mm、0.1 mm和1 mm，数控车床无增量模式。
4.手轮/快速进给倍率选择按钮
数控铣床在手轮模式下可以控制机床坐标轴的步进量，在手动模式下可以控制机床坐标轴快速移动时的进给速度。
5.坐标轴进给控制按钮

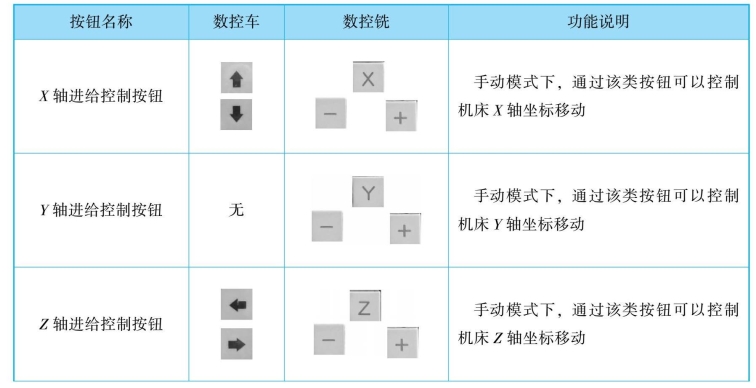

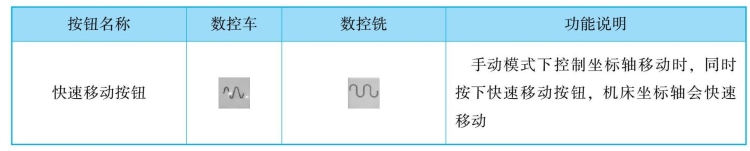

在手动模式下可以通过坐标轴进给控制按钮来实现机床各坐标轴的移动方向，每个按钮的功能如表3-3-5所示。
表3-3-5 坐标轴进给控制按钮功能说明
续表
6.主轴旋转控制按钮
数控车床操作面板具备主轴正转、主轴停转、主轴反转、主轴降速、主轴点动和主轴升速六个控制按钮；数控铣床操作面板只有主轴正转、主轴停止和主轴反转三个按钮，在主轴转动过程中可以通过主轴转速旋转按钮来控制主轴的旋转速度。
7.自动模式下进给倍率调节旋钮
机床自动加工过程中通过进给倍率旋转按钮来调节机床坐标轴的进给速度。
8.主轴转速调节旋钮
在数控铣床上用于主轴转速调节。
9.数控系统开关按钮
用于控制数控系统的开关操作。
10.机床辅助动作按钮
机床照明、冷却液开关和超程解除等按钮操作均属于机床辅助动作的范畴。
