3.3.2　NC键盘

3.3.2　NC键盘

NC键盘是数控系统的输入部件，包括MDI键盘及功能软键，主要用于零件加工程序的输入、编辑，数控系统参数的输入、修改，以及显示装置显示界面的切换等，如图3-3-2和图3-3-3所示。

FANUC数控车床面板操作

FANUC数控铣床面板操作

1.字母/数字按键

按下这些按键可以输入字母、数字等字符，需要注意的是在这个区域的按键都标有两个字符，若想输入按键上标有的另一个字符，只需先按下　键，再按下该按键即可。

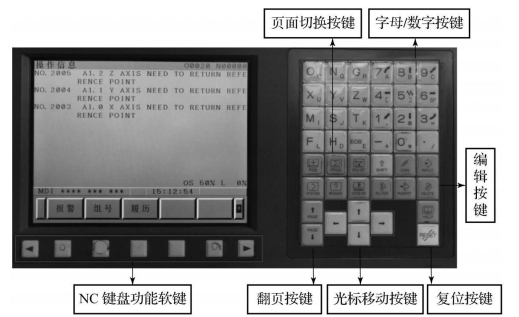

图3-3-2　FUNAC数控车床NC键盘组成

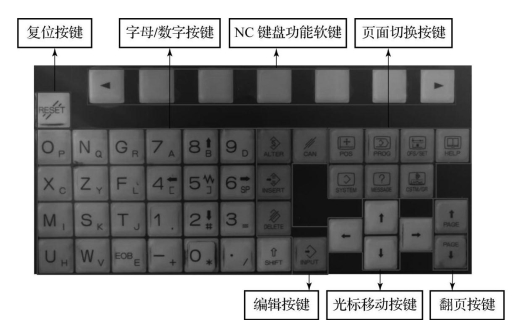

图3-3-3　FUNAC数控铣床NC键盘组成

2.复位按键

机床出现故障报警，在解除报警后需要对CNC系统进行复位操作时按下此键。此外，在需要对零件加工程序进行复位时也可按下此键。

3.页面切换按键

页面切换按键主要用于显示装置中机床坐标、零件加工程序、工件坐标系偏置、帮助文档、系统参数、机床信息以及图形模拟等显示信息之间的切换。页面切换按键功能说明见表3-3-1。

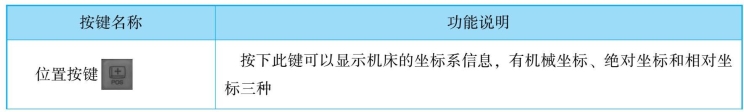

表3-3-1　页面切换按键功能说明

续表

4.编辑按键

编辑按键主要用于零件加工程序的输入、修改、删除以及取消等操作，每个按键的功能见表3-3-2。

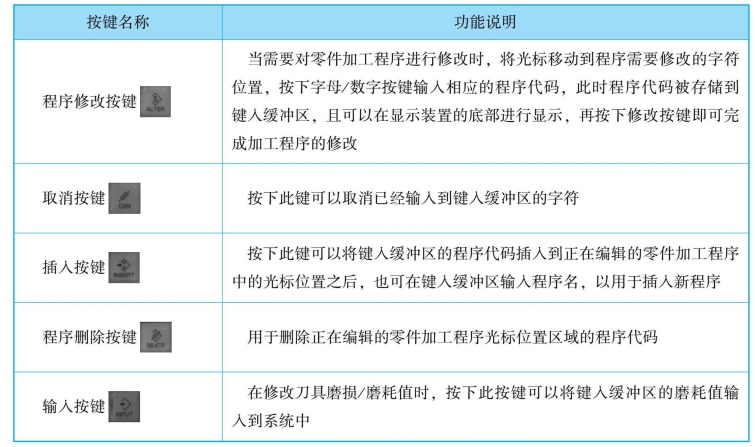

表3-3-2　编辑按键功能说明

5.光标移动按键

光标移动按键可以使显示装置中的光标进行上、下、左、右四个方向移动，从而方便操作者查看和编辑显示器不同位置的信息。

6.翻页按键

当需要对多页内容进行查看时，按下翻页按键可以实现显示器显示画面的快速切换。

7.NC键盘功能软键

在页面切换按键中，按下不同的按键，功能软键中的每个按键就会被赋予特定的功能，从而实现显示装置显示界面的切换，完成系统相应的操作。
