1.6.2　微型计算机的常用硬件

1.中央处理器

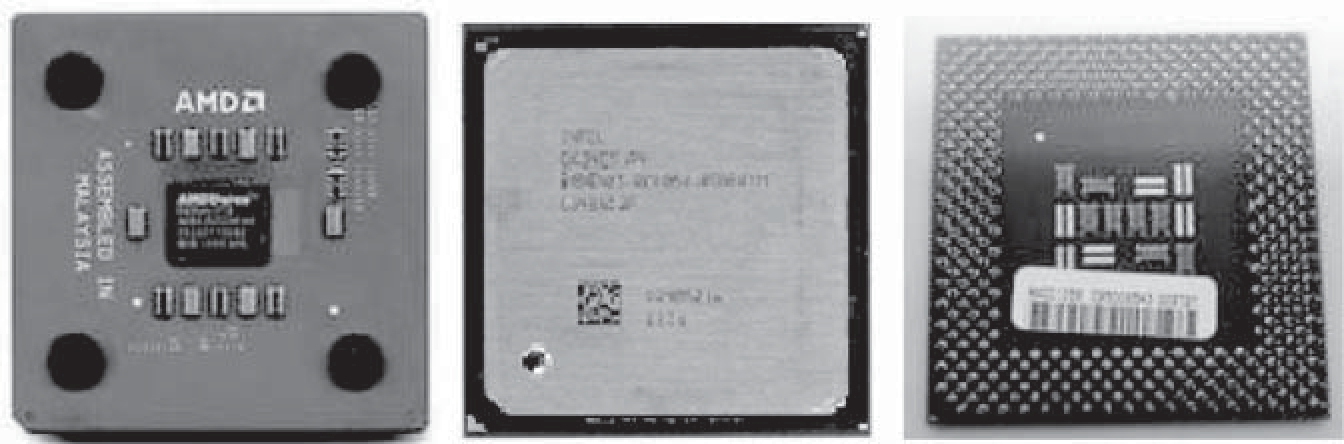

CPU又称为中央处理器（见图1-6-1），它是计算机系统的核心部件，是衡量计算机性能最为重要的技术指标。它由运算器和控制器两个部分组成，同时还包括内部寄存器和高速缓存等器件。

图1-6-1　各种型号CPU

2.主板

主板又称主机板（mainboard），它是固定在主机箱内的一块密集度较高的集成电路板，是计算机的核心部件，其作用是控制整个计算机的运行。主板是硬件系统中最大的一块电路板，主板上主要包括CPU插座、芯片组、内存插槽、显卡插槽、总线扩展插槽以及各种串行和并行端口等。如图1-6-2所示。

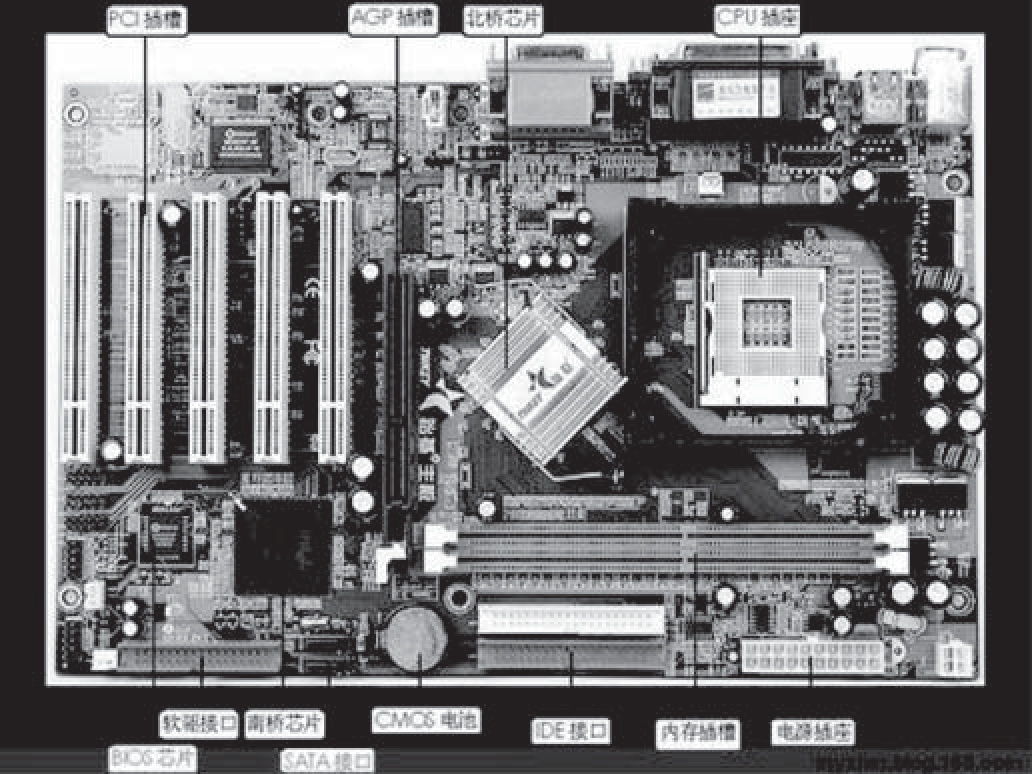

图1-6-2　主板的外观

3.显卡

显卡又称为视频卡、视频适配器、图形卡、图形适配器和显示适配器等，如图1-6-3所示。它是主机与显示器之间连接的“桥梁”，作用是控制计算机的图形输出，负责将CPU送来的显示器认识的影像格式，再送到显示器形成图像。显卡主要由显示芯片（即图形处理芯片Graphic Processing Unit）、显存、数模转换器（RAM DAC）、VGAB IOS、各方面接口等几部分组成。显卡插在主板的ISA、PCI、AGP扩展插槽中，ISA显卡现已基本淘汰。现在也有一些主板是集成显卡的。

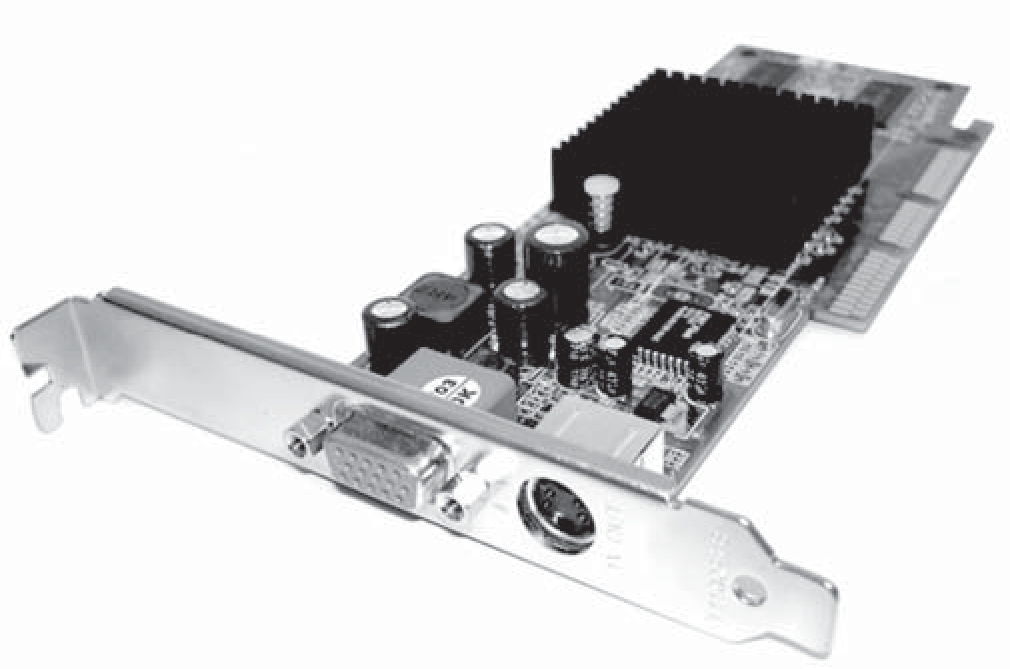

图1-6-3　显示卡

4.内存条

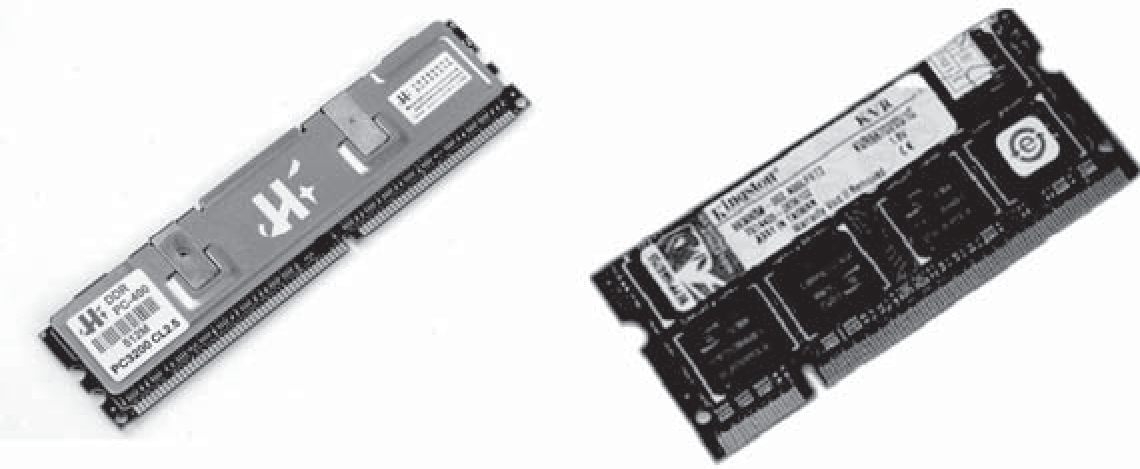

内存储器简称内存，是微型计算机的记忆中心，如图1-6-4所示。内存主要用来存放当前计算机运行所需要的程序和数据，其大小直接影响到计算机的运行速度。内存越大，信息交换越快，处理数据就越快。

图1-6-4　内存条

5.外存储器

（1）硬盘存储器

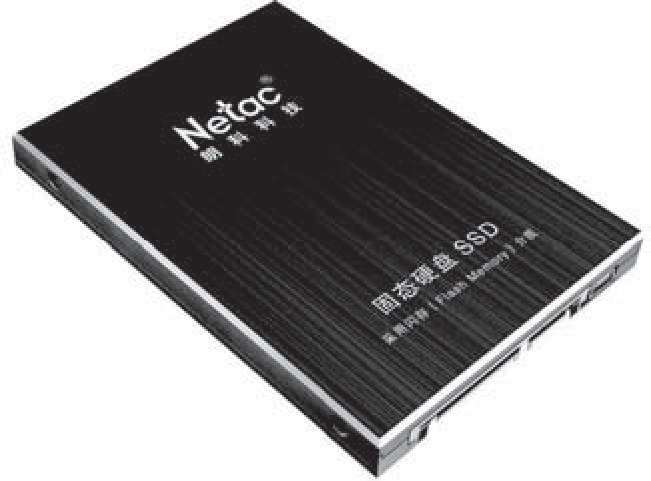

硬盘（见图1-6-5）是微型计算机中一种主要的外部存储器，用于存放系统文件和用户的应用程序数据，硬盘具有存储容最大、存取速度快、可靠性高、每兆字节成本低等优点。硬盘是由磁道、扇区、柱面和磁片组成的。

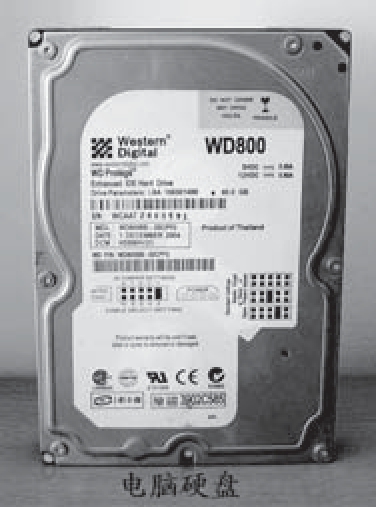

图1-6-5　硬盘

磁道：每个盘片的每一面都要划分成若干如同心圆的磁道，这些磁道就是磁头读写数据的路径和存储数据的位置。磁盘的最外层是第0道，最内层是第n道。

扇区：为了存取数据的方便，每个磁道又分为许多称为扇区的小弧段。每个磁道上的扇区数是一样的，每个扇区记录的数据也一样多。所以内圈磁道上的记录密度要大于外圈磁道上的记录密度。

柱面：一个硬盘由若干盘片组成，每个盘片又有两个盘面，每个盘面都有相同数目的磁道。所有盘面上相同半径的磁道组合在一起，叫做一个柱面。

（2）光盘以及光驱

光盘设备主要有光盘存储器和光盘驱动器。

光盘分为只读型光盘、一次写入型光盘和可抹型（可擦写型）光盘。如图1-6-6所示。

图1-6-6　光盘

光盘驱动器简称光驱，光盘的读写是靠光盘驱动器进行的，如图1-6-7所示。目前，光驱可分为CD-ROM光驱、DVD光驱（DVD-ROM）、康宝（C0MBO）光驱和刻录机等。

图1-6-7　光驱

（3）U盘

U盘是基于USB接口、以闪存芯片为存储介质的、无须驱动器的新一代存储设备。U盘的出现是移动存储技术领域的一大突破，其体积小巧，特别适合随身携带，可以随时随地轻松交换资料数据，是理想的移动办公产品及便捷的数据存储产品，如图1-6-8所示。

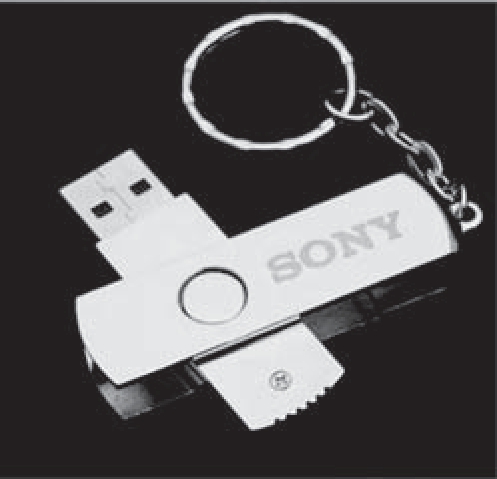

图1-6-8　U盘

（4）可移动硬盘

可移动硬盘采用计算机外设标准接口与主机相连，是一种便携式的大容量存储设备。它容量大、速度快、兼容性好、即插即用，十分方便，如图1-6-9所示。

图1-6-9　可移动硬盘

6.输入设备

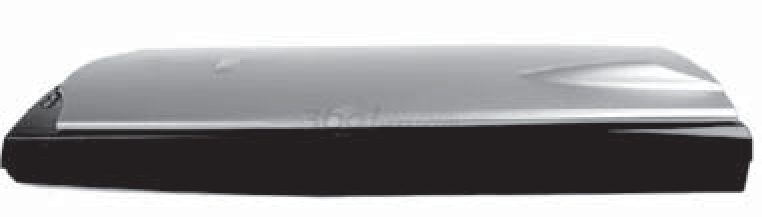

常用的输入装备有键盘、鼠标、扫描仪、数字化仪、条形码读入器等。

（1）键盘

键盘是主要的输入设备。通过键盘可以将英文字母、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等。

键盘结构如图1-6-10所示。

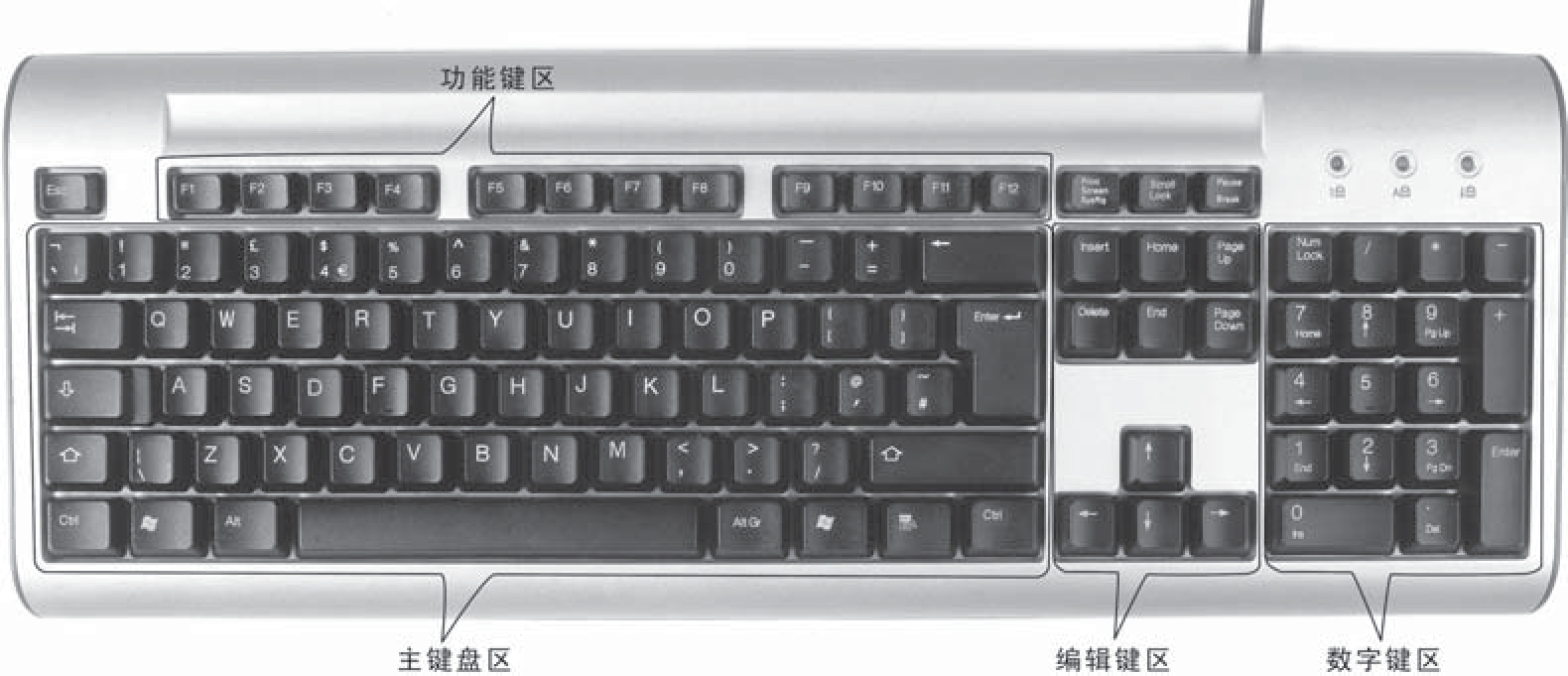

图1-6-10　键盘

整个键盘大致分成4个基本区域。

主键盘区：位于键盘的左部，主要用来输入文字或命令。主键盘区中各键上标有英文字母、数字和符号等，共计62个键，其中包括3个Windows操作用键。主键盘区分为字母键、数字键、符号键和控制键。上面四行键是字符键。除了26个字母键外，还有21个双字符键，键帽上都标有上、下两种字符。标有数字的双字符键也叫数字键。主键盘区是操作计算机时使用频率最高的键盘区域。

功能键区：主要分布在键盘最上一排，包括F1到F12，可提供一些专用功能。在不同的软件中，可以对功能键进行定义，或者是配合其他键进行定义，起到不同的作用。

编辑键区：位于主键盘区的右边，由10个键组成。在文字的编辑中有着特殊的控制功能。

数字键区：位于键盘的最右边，又称小键盘区。该键区兼有数字键和编辑键的功能。

（2）鼠标

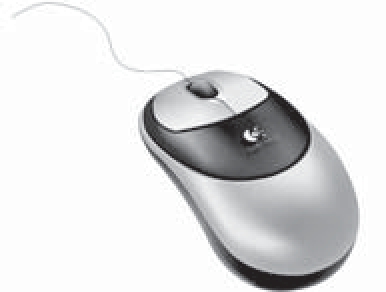

“鼠标”（图1-6-11）的标准称呼应该是“鼠标器”，英文名Mouse，是计算机中常用的输入设备。它的使用使计算机的操作更加简便，代替了键盘烦琐的操作。鼠标按其工作原理的不同可以分为机械鼠标和光电鼠标。
