任务5.1　Excel在图表绘制中的应用

任务5.1　Excel在图表绘制中的应用

常用的数据图有线图、散点图、条形图和柱形图、圆形图及环形图。

5.1.1　线图

线图是将图表中各点之间用线段相继连起来而形成的连续图形，图中各点的高度代表该点数据的数据值，它一般用来描述某一变量在一段时间内的变动情况，能较好地反映事物的发展趋势。一般分为单式线图和复式线图。

1）单式线图

单式线图表示某一种事物或者现象的动态变化情况。

案例5.1　Excel表示单式线图、标准误差

表5.1中表示植物乳杆菌随时间增长，其吸光度值的变化，1，2，3为做的3组平行试验值，求出平均值和样本标准误差，并作图。

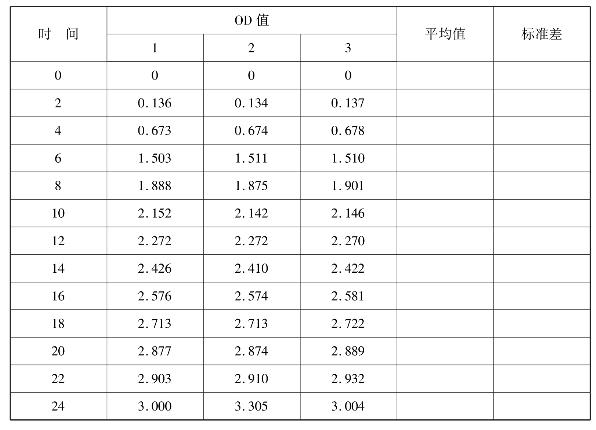

表5.1　植物乳杆菌的生长曲线

操作步骤如下：

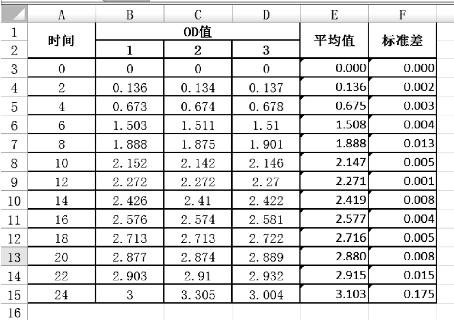

①将表格复制到Excel，求出平均值（AVERAGE）和标准差（STDEV），并保留三位小数，如图5.1所示。

图5.1

②以时间为横坐标，平均值为纵坐标作出折线图。

a.在Excel中选择“插入”选项，然后再在界面中找到
