铣床用途广泛，可以加工平面、沟槽及各种曲面，具有加工范围广、生产率高等特点。常用铣床有卧式万能铣床、立式铣床、数控铣床、龙门铣床和圆台铣床等。铣床加工中，通常铣刀旋转为主运动，工件或铣刀移动为进给运动。

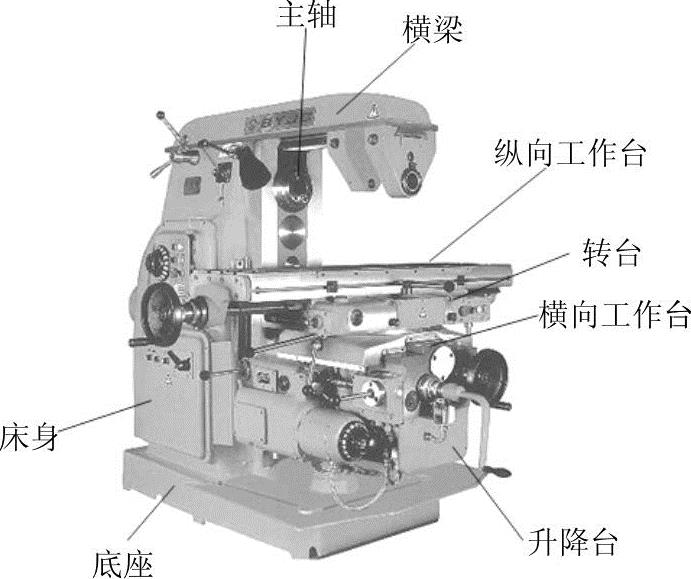

图9-7 卧式万能铣床

（一）卧式万能铣床

卧式万能铣床是铣床中应用最多的一种，主要由主轴、横梁、纵向工作台、转台、横向工作台、升降台、底座和床身组成，如图9-7所示。加工工件时，铣刀装在主轴上，由主轴带动旋转，工件随工作台作纵向或横向进给运动，升降台沿床身导轨升降，使工件作垂直方向的运动。卧式万能铣床的主参数用工作台的宽度表示。没有转台的铣床称为卧式铣床。

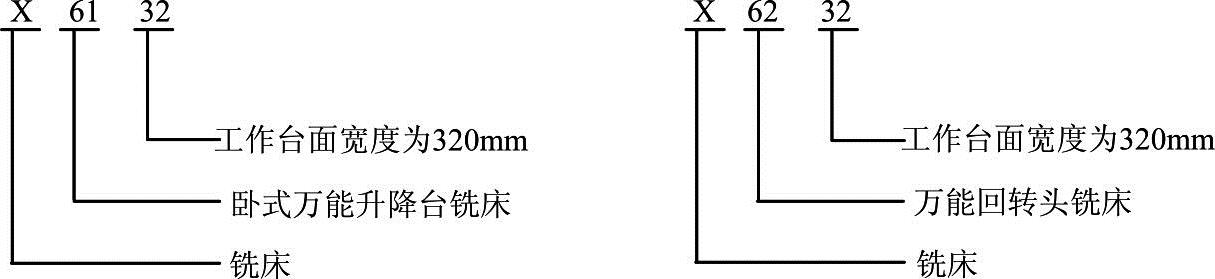

卧式万能铣床型号举例：

图9-8 立式铣床

（二）立式铣床

立式铣床与卧式铣床相比较，主要区别是主轴垂直布置，所用的铣刀也相对灵活一些，适用范围较广，如图9-8所示。立式铣床的铣头可在垂直平面内顺、逆时针调整±45°，立式铣床加工时，刀具可沿X、Y、Z三方向机动进给，主轴采用能耗制动，制动转矩大，停止迅速、可靠。

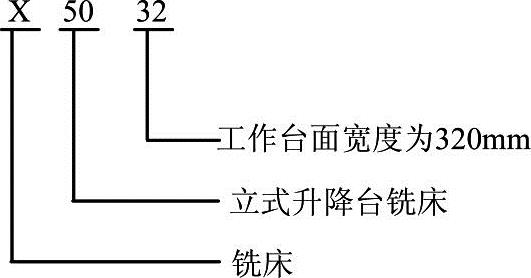

立式铣床的型号举例：

(www.daowen.com)

（三）数控铣床

数控铣床是在普通铣床基础上集成了数字控制系统，可以在程序代码的控制下较精确地进行铣削加工的机床，主要由床身部分、铣头部分、工作台部分、横进给部分、升降台部分、冷却润滑部分组成，如图9-9所示。数控铣床能进行平面加工和曲面加工。

数控铣床的主要功能包括：①点位控制功能；②连续控制功能；③刀具半径补偿功能；④刀具长度补偿功能；⑤固定循环加工功能；⑥子程序功能；⑦特殊功能。

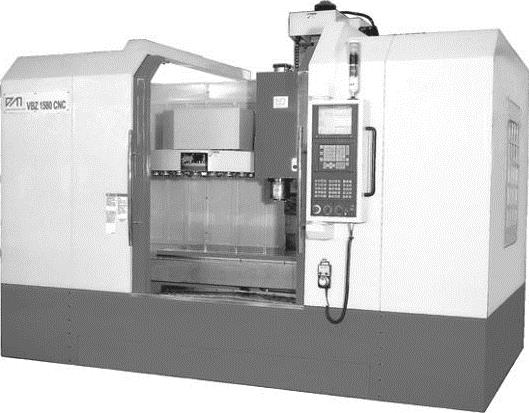

图9-9 数控铣床

型号举例

XK5040：工作台面宽度为400mm的数控立式升降台铣床。

（四）龙门铣床

龙门铣床是具有门式框架和卧式长床身的铣床，如图9-10所示。龙门铣床可加工精度和生产率均较高，适合在成批和大量生产中加工大型工件的平面和斜面。数控龙门铣床可加工空间曲面和一些特型零件。龙门铣床的主参数为工作台面宽度，例如，X2020表示工作台面宽度为2000mm的龙门铣床。

图9-10 龙门铣床
