如何在装配体中创建二级主控件？

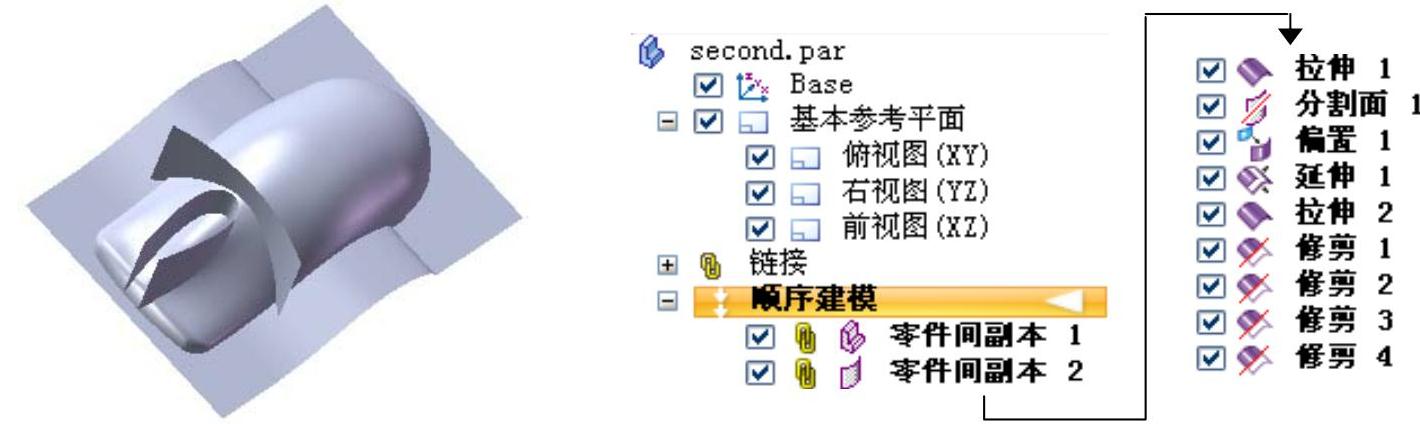

零件模型及路径查找器如图13.3.1所示。

图13.3.1 零件模型及路径查找器

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

Step2.添加一级控件零件模型。

（1）引入零件。单击路径查找器中的“零件库”按钮；在“零件库”对话框区域的下拉列表中设定装配的工作路径为D:\sest4.7\work\ch13，在“零件库”对话框中选中FIRST零件，按住鼠标左键将其拖动至绘图区域。

（2）放置零件。在图形区合适的位置处松开鼠标左键，即可把零件放置到当前位置。

（3）显示零件。在路径查找器中选中后右击，选择命令，系统弹出“显示/隐藏部件”对话框；在该对话框中将曲面显示，单击按钮。

（4）保存装配文件。选择下拉菜单命令。

Step3.在装配体中建立二级主控件second。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项；在下拉列表中输入零件的名称为second；在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取first零件为参考零件，在下拉列表中选择选项，在绘图区域选取first中的缝合曲面3；单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取first零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取first中的拉伸曲面2；单击按钮，单击按钮，单击按钮，完成“零件间复制2”的操作。

（5）单击按钮。

Step4.选择下拉菜单命令，将模型命名为mouse_asm；在路径查找器中选中后右击，选择命令。

Step5.创建图13.3.2所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图13.3.3所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入40，并按Enter键，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

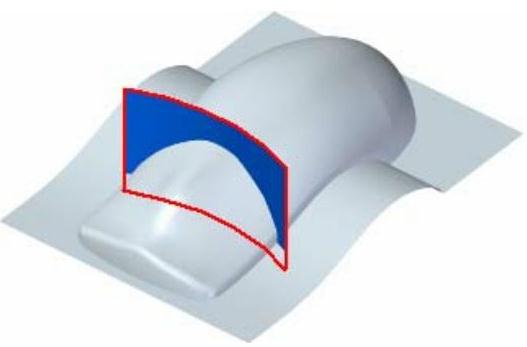

图13.3.2 拉伸曲面1

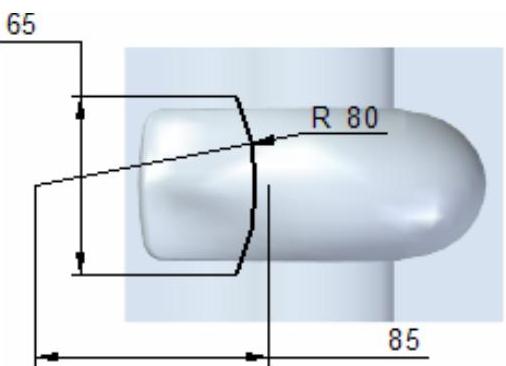

图13.3.3 截面草图

Step6.创建分割面1。在区域中单击按钮；在下拉列表中选择选项，然后在绘图区域选取图13.3.4所示的面为要分割的面，然后右击；在绘图区域选取拉伸曲面1为分割元素，然后右击；单击按钮，单击按钮，完成分割面1的创建。

Step7.创建偏移曲面1。在区域中单击按钮；在绘图区域选取图13.3.5所示的面作为要偏移的曲面，然后右击；在“偏移”命令条中的文本框中输入1.0，按Enter键，偏移方向朝模型的内部；单击按钮，单击按钮，完成偏移曲面1的创建。

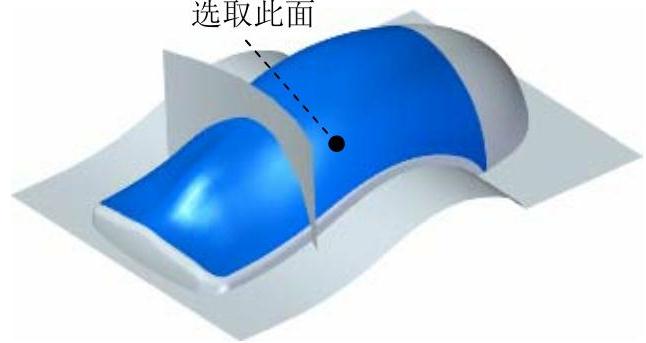

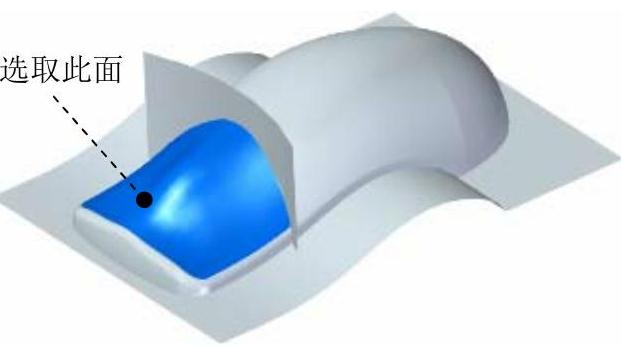

图13.3.4 定义要分割的面

图13.3.5 定义要偏移的面

Step8.创建图13.3.6所示的曲面延伸1（除偏移曲面1之外的其他面均隐藏）。在区域中单击按钮；选择图13.3.7所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，然后在文本框中输入5.0，按Enter键，在需要延伸的方向单击；单击按钮，完成曲面延伸1的创建。

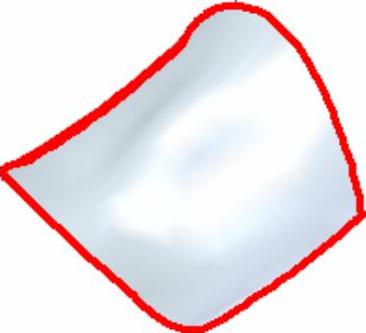

图13.3.6 曲面延伸1(https://www.daowen.com)

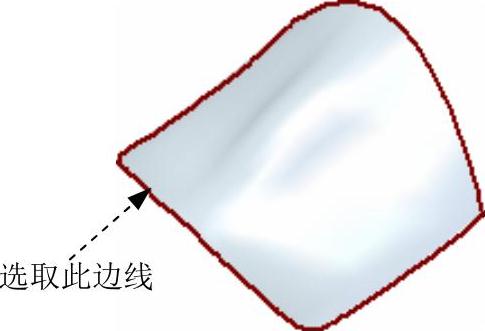

图13.3.7 定义延伸边线

Step9.创建图13.3.8所示的拉伸曲面2。在功能选项卡区域中单击按钮；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图13.3.9所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入40，并按Enter键，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

图13.3.8 拉伸曲面2

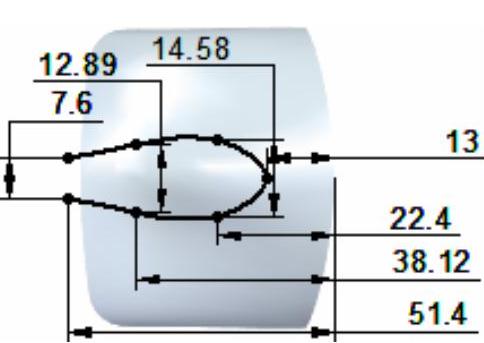

图13.3.9 截面草图

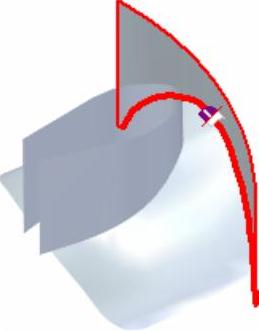

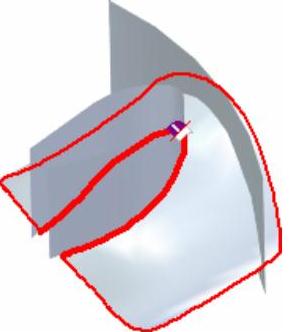

Step10.创建图13.3.10所示的曲面修剪1。在区域中单击按钮；在绘图区域选取拉伸曲面2为要修剪的曲面，单击按钮；在绘图区域选取延伸曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至图13.3.11所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

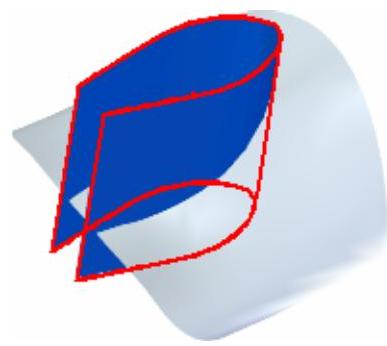

图13.3.10 曲面修剪1

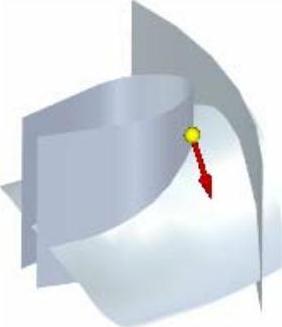

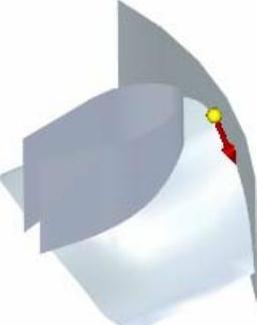

图13.3.11 修剪方向

Step11.创建图13.3.12所示的曲面修剪2。在区域中单击按钮；在绘图区域选取延伸曲面1为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪1为修剪工具，单击按钮；将特征修剪方向箭头调整至图13.3.13所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

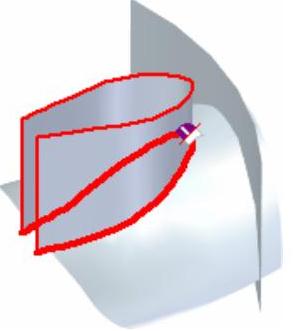

图13.3.12 曲面修剪2

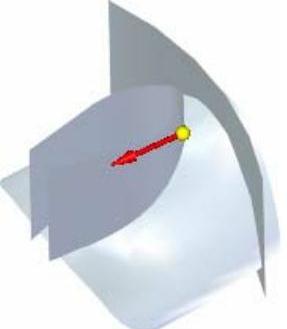

图13.3.13 修剪方向

Step12.创建图13.3.14所示的曲面修剪3（显示拉伸曲面1）。在区域中单击按钮；在绘图区域选取曲面修剪2为要修剪的曲面，单击按钮；在绘图区域选取拉伸曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至如图13.3.15所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪3的创建。

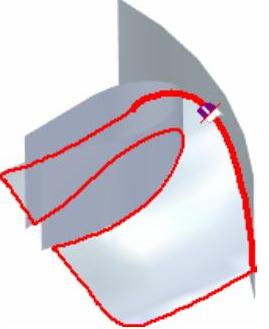

图13.3.14 修剪3

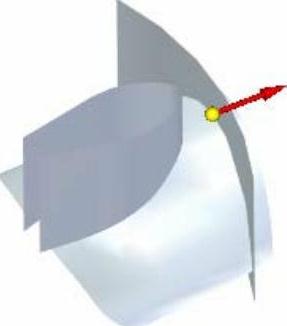

图13.3.15 修剪方向

Step13.创建图13.3.16所示的曲面修剪4。在区域中单击按钮；在绘图区域选取拉伸曲面1为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪3为修剪工具，单击按钮；将特征修剪方向箭头调整至图13.3.17所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪4的创建。

图13.3.16 曲面修剪4

图13.3.17 修剪方向

Step14.保存并关闭模型文件。
