如何创建上部二级控件？

下面要创建的上部二级控件是从骨架模型中分割出来的一部分，它继承了一级控件的相应外观形状，同时它又作为控件模型为三级控件和屏幕提供相应外观和对应尺寸，也保证了设计零件的可装配性。下面讲解上部二级控件（second_top）的创建过程，零件模型及相应的模型树如图8.3.24所示。

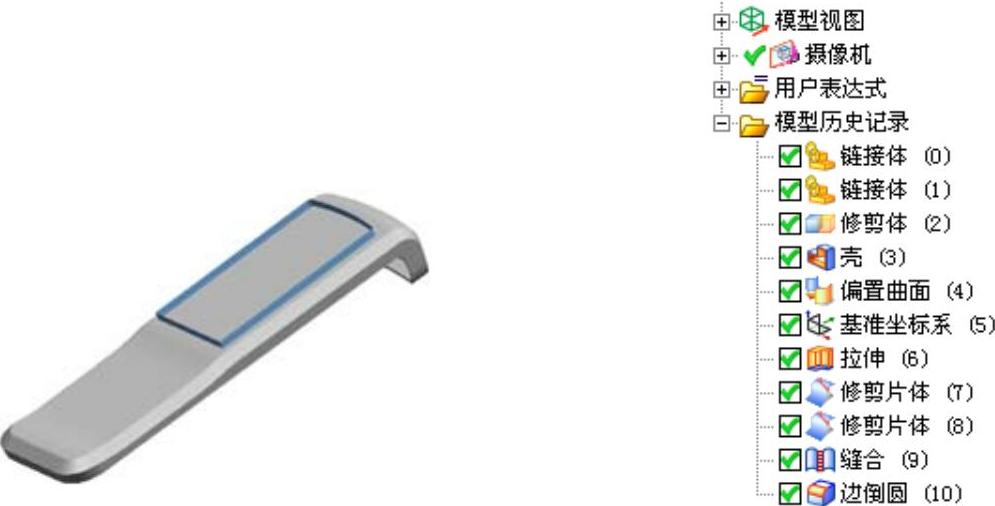

图8.3.24 零件模型及相应的模型树

Step1.创建second_01层。

（1）在“装配导航器”窗口中右击弹出快捷菜单（一），在此快捷菜单中选择命令，系统进入WAVE模式。

（2）在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单（二），在此快捷菜单中选择命令，系统弹出“新建级别”对话框。

（3）单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名second_top，单击按钮，系统再次弹出“新建级别”对话框。

（4）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取一级控件中所有创建的实体和片模型作为要复制的几何体，单击按钮。系统重新弹出“新建级别”对话框。

（5）在“新建级别”对话框中单击按钮，完成second_top层的创建。

（6）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图8.3.25所示的修剪体特征1。

（1）选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）选取图8.3.26所示的目标体和刀具体。

（3）在区域中单击按钮，调整修剪方向，使修剪结果如图8.3.25所示。

（4）在“修剪体”对话框中单击按钮，完成修剪体特征1的创建（隐藏边界对象）。

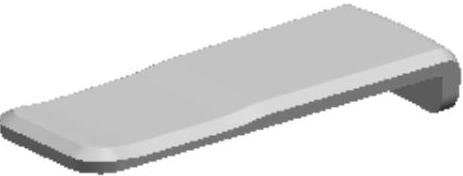

图8.3.25 修剪体特征1

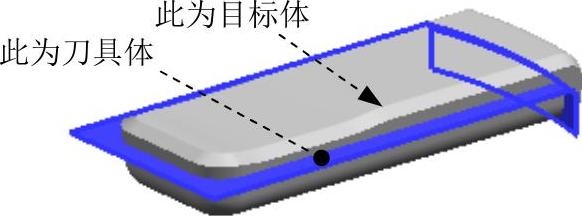

图8.3.26 选取目标体和刀具体

Step3.创建图8.3.27的抽壳特征1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）在“抽壳”对话框区域的下拉列表中选择选项。

（3）选取图8.3.28所示的面为移除面（隐藏片体），在区域的文本框中输入1；在区域单击按钮，在面规则下拉列表中选择选项，选取图8.3.29所示的平面为备选厚度面，在文本框中输入1.5；其他参数采用系统默认设置值。

（4）在“抽壳”对话框中单击按钮，完成抽壳特征1的创建。

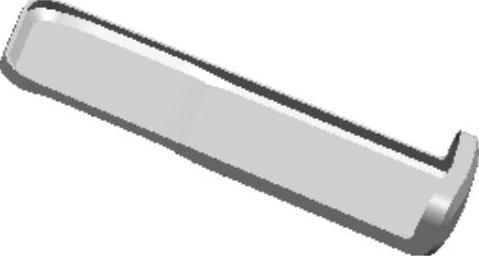

图8.2.27 抽壳特征1

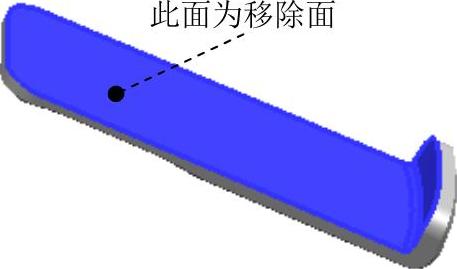

图8.3.28 选取移除面

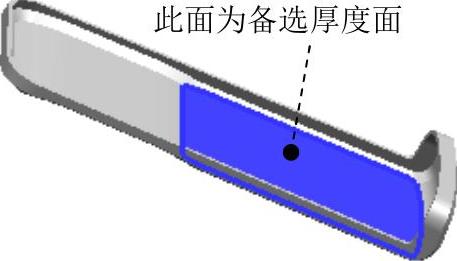

图8.3.29 选取备选厚度面

Step4.创建图8.3.30所示的偏置曲面1。

（1）选择下拉菜单命令，系统弹出“偏置曲面”对话框。

（2）选取图8.3.31所示的面为偏置曲面（在面规则下拉列表中选择选项）。

（3）在的文本框中输入1，单击按钮调整偏置方向为Z轴负向，其他参数采用系统默认设置。

（4）在“偏置曲面”对话框中单击按钮，完成偏置曲面1的创建。

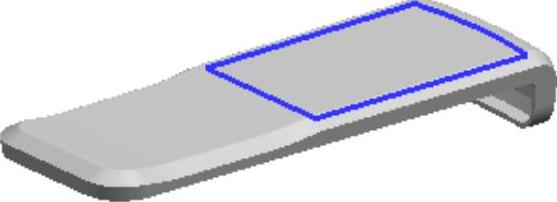

图8.3.30 偏置曲面1

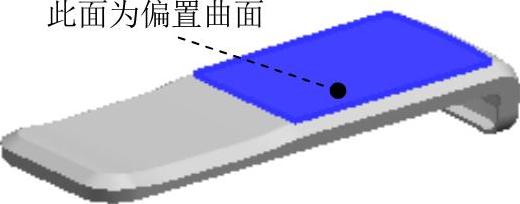

图8.3.31 选取偏置曲面

Step5.创建图8.3.32所示的拉伸特征1。

（1）创建基准坐标系。选择下拉菜单命令，系统弹出“基准CSYS”对话框，单击按钮，完成基准坐标系的创建。

（2）选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。(https://www.daowen.com)

（3）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图8.3.33所示的截面草图，其中圆弧与偏置曲面1的上圆弧为等圆弧约束。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（4）在“拉伸”对话框的下拉列表中选择选项为拉伸方向；在区域的下拉列表中选择选项，并在其下的文本框中输入10，其他参数采用系统默认设置值。

（5）在区域的下拉列表中选择选项。

（6）在“拉伸”对话框中单击按钮，完成拉伸特征1的创建。

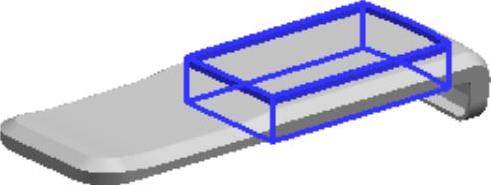

图8.3.32 拉伸特征1

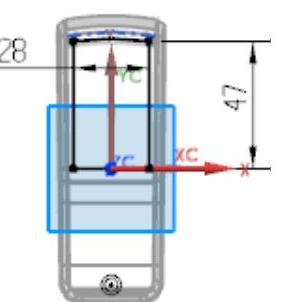

图8.3.33 截面草图

Step6.创建图8.3.34所示的修剪特征1（隐藏实体）。

（1）选择下拉菜单命令，系统弹出“修剪片体”对话框。

（2）选取图8.3.35所示的目标体（拉伸特征1）和边界对象（偏置曲面1），在区域中选择单选项，其他参数采用系统默认设置值。

（3）在“修剪片体”对话框中单击按钮，完成修剪特征1的创建。

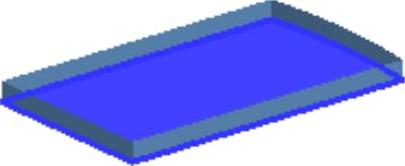

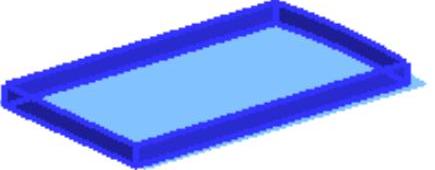

图8.3.34 修剪特征1

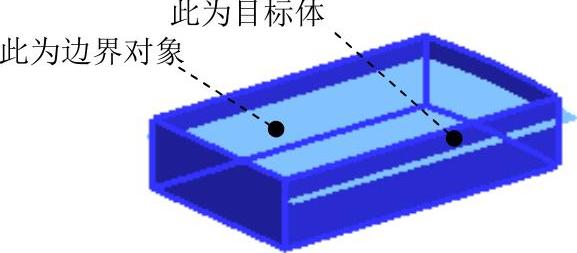

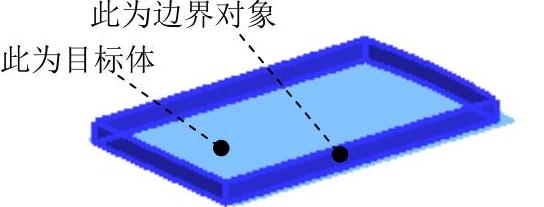

图8.3.35 选取目标体和边界对象

Step7.创建图8.3.36所示的修剪特征2。

选择下拉菜单命令；选取图8.3.37所示的目标体（拉伸特征3）和边界对象（修剪特征1）；在区域中选择单选项；其他参数采用系统默认设置值。单击对话框中的按钮，完成修剪特征2的创建。

图8.3.36 修剪特征2

图8.3.37 选取目标体和边界对象

Step8.曲面缝合。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）在区域的下拉列表中选择选项。

（3）选取修剪特征2为目标体，选取修剪特征1为刀具体，其他参数采用系统默认设置值。

（4）在“缝合”对话框中单击按钮，完成缝合曲面的操作。

Step9.创建图8.3.38a所示的边倒圆特征1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）选取图8.3.38b所示的两条边为边倒圆参照，并在文本框中输入1。

（3）在“边倒圆”对话框中单击按钮，完成边倒圆特征1的创建。

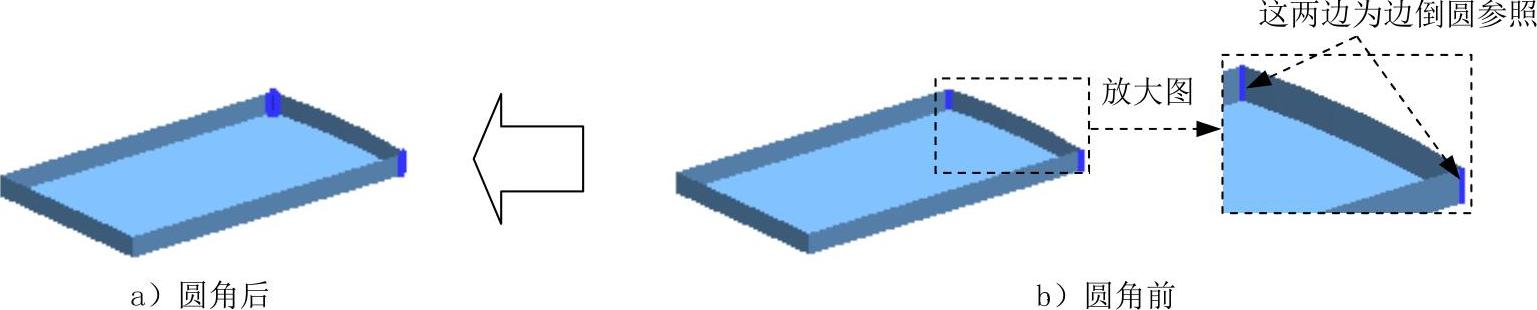

图8.3.38 边倒圆特征1

Step10.设置隐藏（显示Step6中隐藏的实体）。

（1）选择下拉菜单命令，系统弹出“类选择”对话框。

（2）单击“类选择”对话框区域的按钮，系统弹出“根据类型选择”对话框；选择对话框列表中的和选项，单击按钮；系统再次弹出“类选择”对话框，单击对话框区域的按钮。

（3）在“类选择”对话框中单击按钮，完成对设置对象的隐藏。

Step11.保存零件模型文件。
