如何创建鼠标上盖：从建立到除料的详细步骤

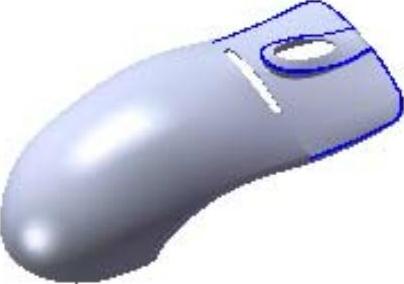

零件模型及路径查找器如图13.5.1所示。

图13.5.1 零件模型及路径查找器

Step1.在装配体中建立鼠标上盖top_cover。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为top_cover，在区域的下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取first零件为参考零件，在选择后的下拉列表中选择选项；在绘图区域选取first中的缝合曲面3，单击按钮；单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取first零件为参考零件，在选择后的下拉列表中选择选项；在绘图区域选取first中的拉伸曲面2，单击按钮；单击按钮，单击按钮，完成“零件间复制2”的操作。

（5）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取second零件为参考零件，在选择后的下拉列表中选择选项；在绘图区域选取second中的修剪曲面2，单击按钮；单击按钮，单击按钮，完成“零件间复制3”的操作。

注意：此处要将second零件中的曲面进行显示。

（6）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取second零件为参考零件，在选择后的下拉列表中选择选项；在绘图区域选取second中的修剪曲面3，单击按钮；单击按钮，单击按钮，完成“零件间复制4”的操作。

（7）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取second零件为参考零件，在选择后的下拉列表中选择选项；在绘图区域选取second中的修剪曲面4，单击按钮；单击按钮，单击按钮，完成“零件间复制5”的操作。

（8）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

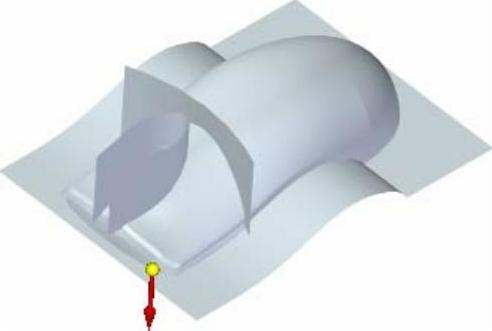

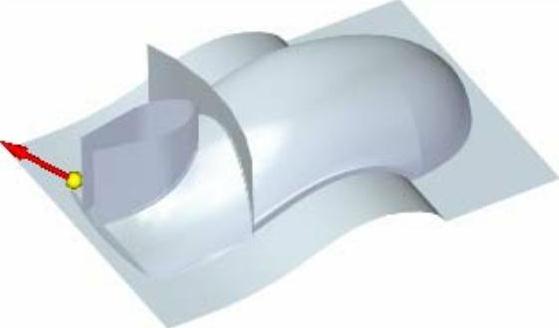

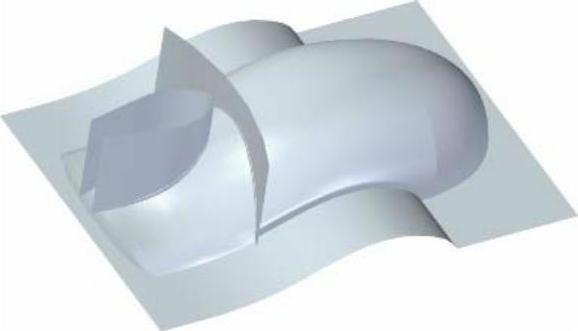

Step3.创建图13.5.2所示的曲面修剪1。在区域中单击按钮；在绘图区域选取零件间副本1为要修剪的曲面，单击按钮；在绘图区域选取零件间副本2为修剪工具，单击按钮；将特征修剪方向箭头调整至如图13.5.3所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

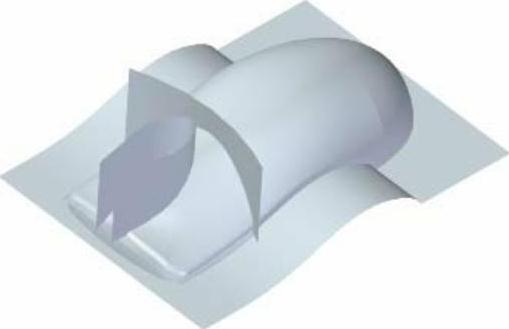

图13.5.2 曲面修剪1

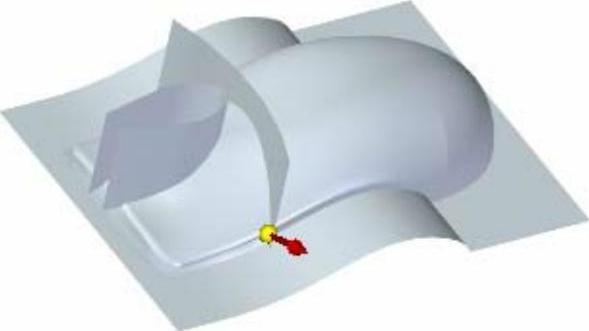

图13.5.3 修剪方向

Step4.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取零件间复制3、零件间复制4与零件间复制5为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建。

Step5.创建图13.5.4所示的曲面修剪2。在区域中单击按钮；在绘图区域选取曲面修剪1为要修剪的曲面，单击按钮；在绘图区域选取缝合曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至如图13.5.5所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

图13.5.4 曲面修剪2

图13.5.5 修剪方向

Step6.创建图13.5.6所示的曲面修剪3。在区域中单击按钮；在绘图区域选取缝合曲面1为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪2为修剪工具，单击按钮；将特征修剪方向箭头调整至如图13.5.7所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪3的创建。

图13.5.6 曲面修剪3

图13.5.7 修剪方向

Step7.创建缝合曲面2。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取曲面修剪2与曲面修剪3为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面2的创建。

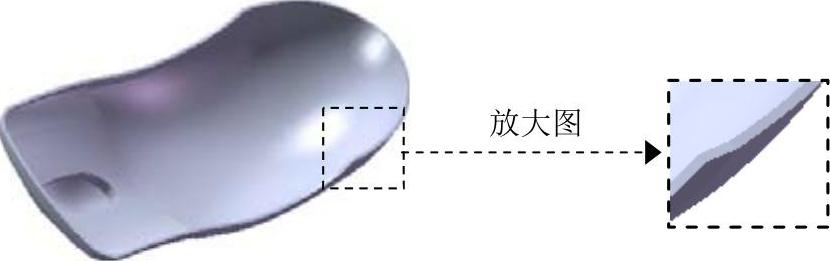

Step8.创建图13.5.8所示的加厚曲面。单击功能选项卡区域中的按钮；在绘图区域选取缝合曲面2为要加厚的曲面，在“加厚”命令条的文本框中输入值1.0，将加厚方向调整至图13.5.9所示的的方向（向实体外部），并单击鼠标左键；单击按钮，单击按钮，完成加厚曲面的创建。

图13.5.8 加厚曲面

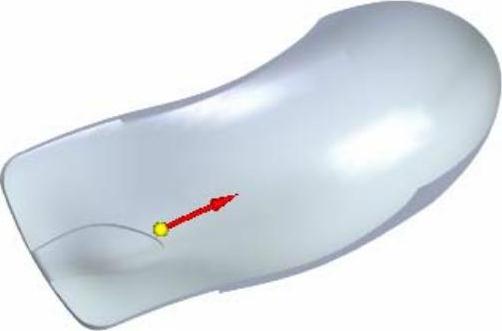

图13.5.9 加厚方向

Step9.创建图13.5.10所示的平面4。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考平面，在下拉列表中输入偏移距离值为15，偏移方向沿Z轴正方向；在绘图区域单击完成平面4的创建。

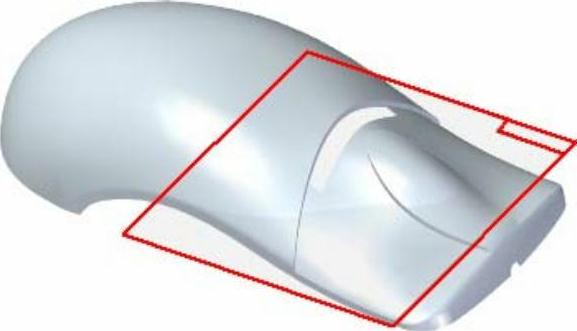

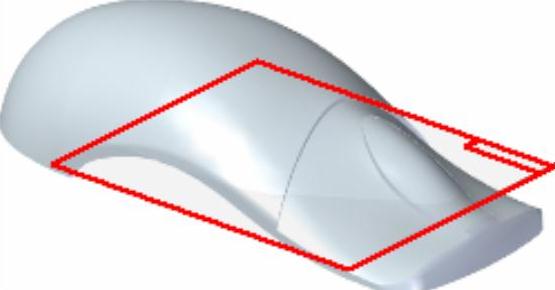

图13.5.10 平面4

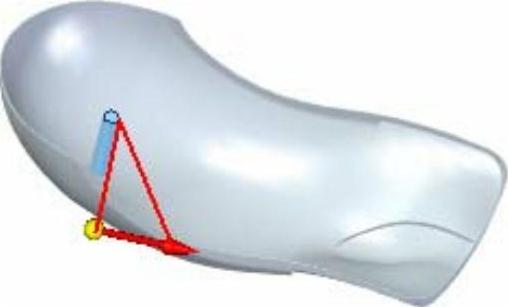

Step10.创建图13.5.11所示的拉伸特征1。在区域中单击按钮；选取平面4作为草图平面，绘制图13.5.12所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿Z轴正方向；单击“处理步骤”按钮，选择“拔模”命令，在下拉列表中输入拔模角度值为1.0，拔模方向如图13.5.13所示；单击按钮，单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图13.5.11 拉伸特征1

图13.5.12 截面草图

图13.5.13 拔模方向

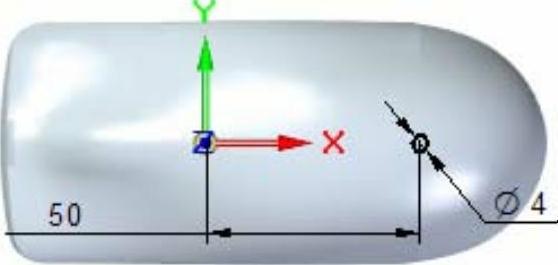

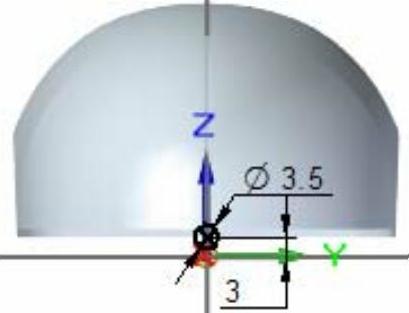

Step11.创建图13.5.14所示的孔特征1。在区域中单击按钮；单击按钮，系统弹出“孔选项”对话框，在下拉列表中选择选项，在下拉列表中选择选项，在下拉列表中输入3，在区域选择延伸类型为，在下拉列表中输入深度值为5.0，单击按钮，完成孔参数的设置；选取图13.5.15所示的模型表面作为孔的放置面，创建图31.5.15所示的尺寸约束；约束完成后，单击按钮，退出草图绘制环境，拔模方向沿Z轴正方向；单击命令条中的按钮，单击按钮，完成孔特征的创建。

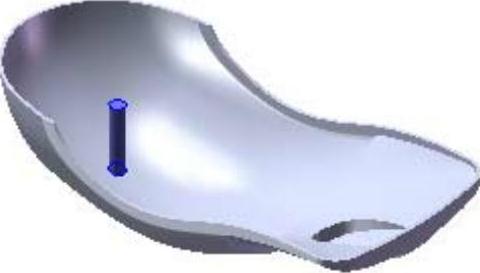

图13.5.14 孔特征1

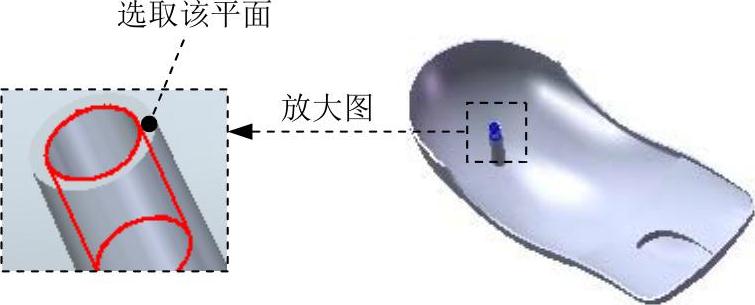

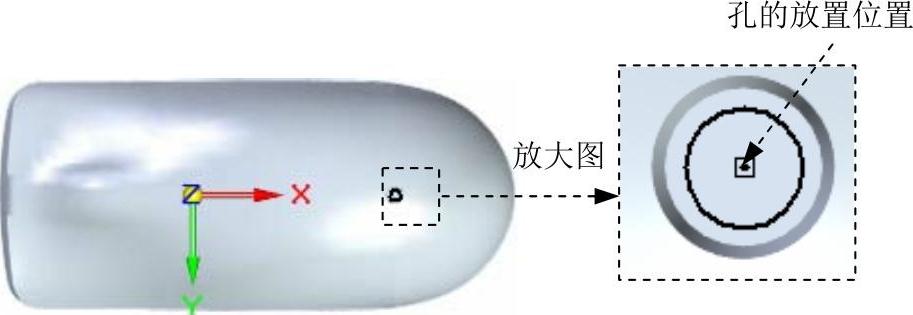

图13.5.15 孔的放置位置

Step12.创建图13.5.16所示的除料特征1。在区域中选择命令；选取右视图（YZ）平面作为草图平面，进入草图环境，绘制图13.5.17所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿X轴负方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图13.5.16 除料特征1

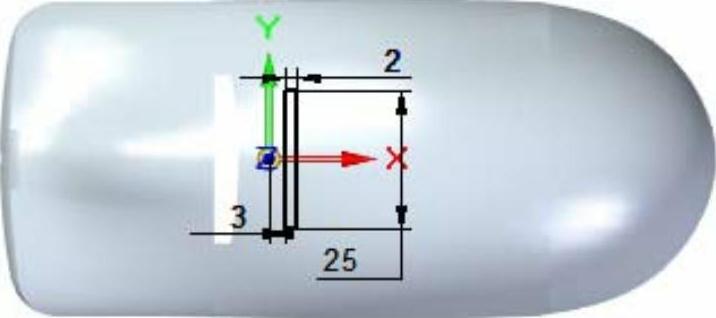

图13.5.17 截面草图(https://www.daowen.com)

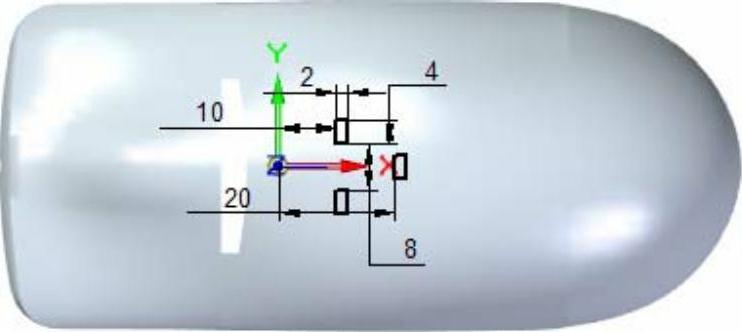

Step13.创建图13.5.18所示的除料特征2。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图13.5.19所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

图13.5.18 除料特征2

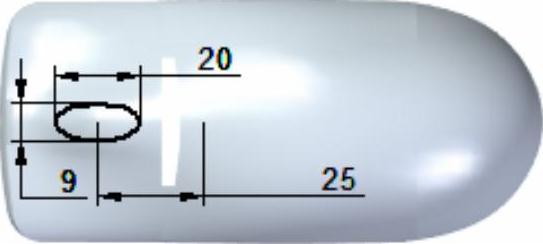

图13.5.19 截面草图

Step14.创建图13.5.20所示的平面5。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考平面，在下拉列表中输入偏移距离值为18，偏移方向沿Z轴正方向；在绘图区域单击完成平面5的创建。

图13.5.20 平面5

Step15.创建图13.5.21所示的拉伸特征2。在区域中单击按钮；选取平面5作为草图平面，绘制图13.5.22所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮。拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图13.5.21 拉伸特征2

图13.5.22 截面草图

Step16.创建图13.5.23所示的拉伸特征3。在区域中单击按钮；选取平面5作为草图平面，绘制图13.5.24所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“穿透下一个”按钮，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图13.5.23 拉伸特征3

图13.5.24 截面草图

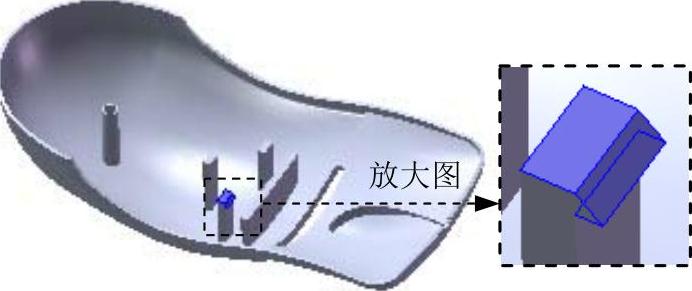

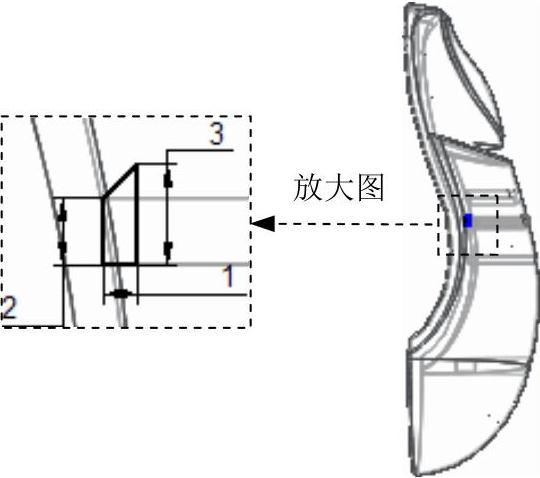

Step17.创建图13.5.25所示的拉伸特征4。在区域中单击按钮；选取图13.5.26所示的模型表面作为草图平面，绘制图13.5.27所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下；在下拉列表中输入4，拉伸方向沿Y轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图13.5.25 拉伸特征4

图13.5.26 草图平面

图13.5.27 截面草图

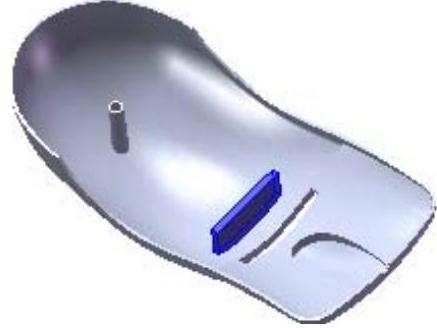

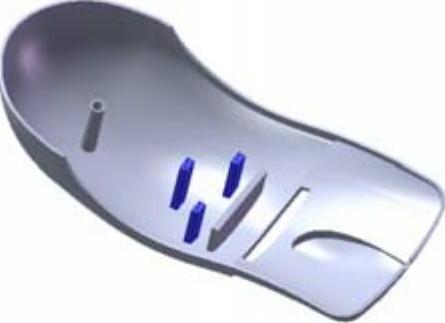

Step18.参照Step17创建图13.5.28所示的拉伸特征5和图13.5.29所示的拉伸特征6。截面草图与拉伸特征4的草图相同。

图13.5.28 拉伸特征5

图13.5.29 拉伸特征6

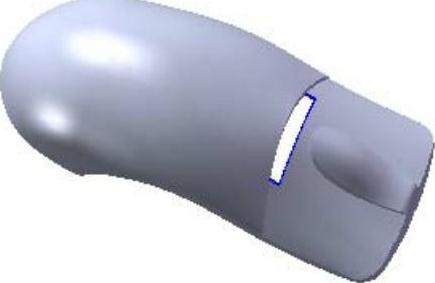

Step19.创建图13.5.30所示的除料特征3。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图13.5.31所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

图13.5.30 除料特征3

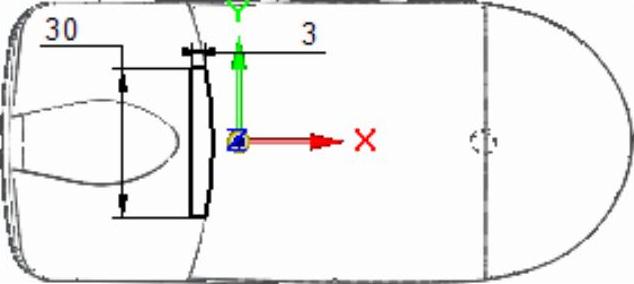

图13.5.31 截面草图

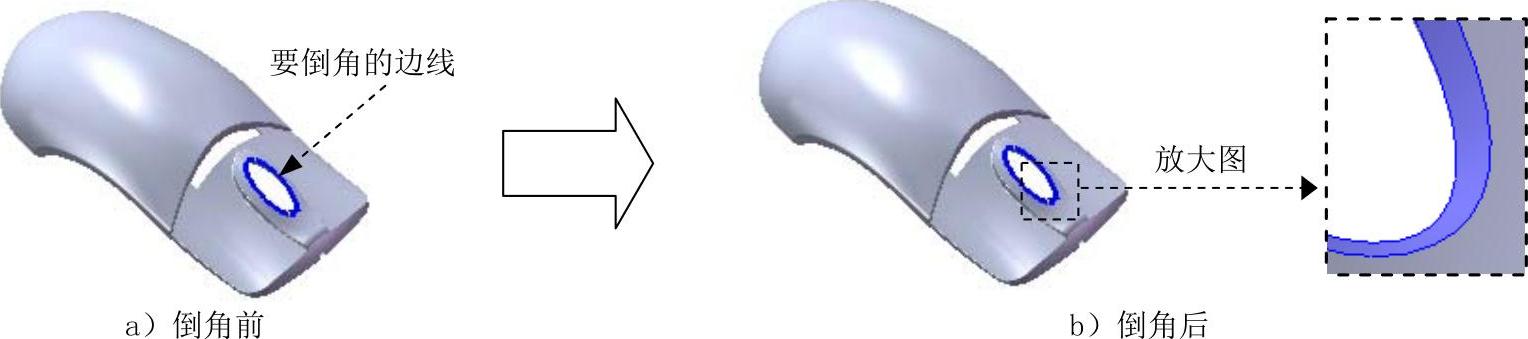

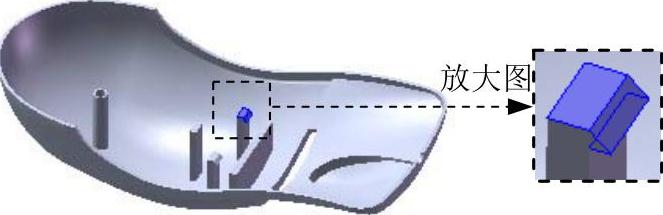

Step20.创建图13.5.32b所示的倒角特征1。在区域中单击按钮，选择命令；单击按钮，系统弹出“倒斜角选项”对话框，选取倒斜角边类型为单选项，单击按钮；选取图13.5.32a所示的边线为要倒角的对象，在“倒斜角”命令条的文本框中输入0.2；单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒角特征1的创建。

图13.5.32 倒角特征1

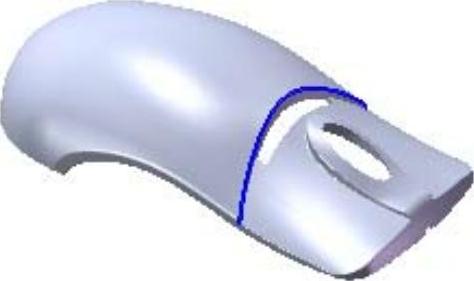

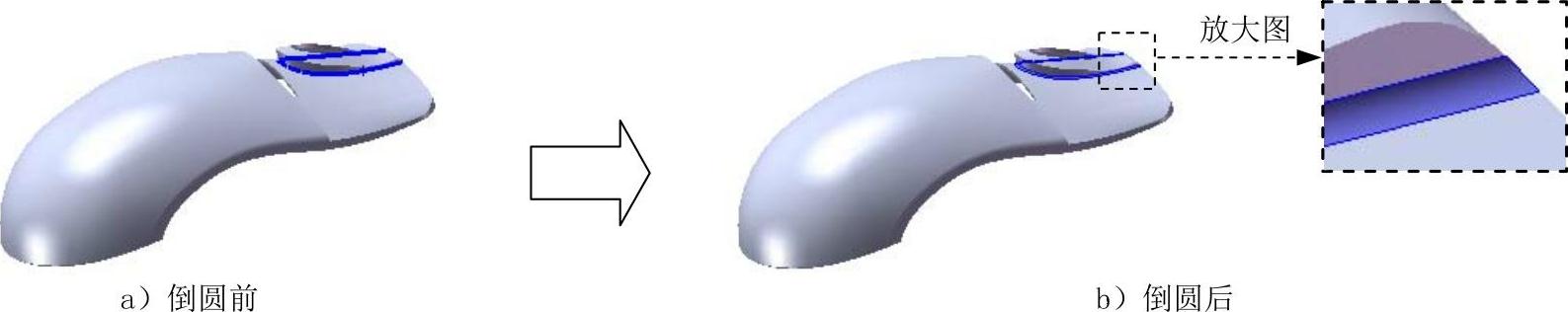

Step21.创建图13.5.33b所示的倒圆1。选取图13.5.33a所示的边线为要倒圆的对象，倒圆角半径值为0.5。

图13.5.33 倒圆1

Step22.添加倒圆2。倒圆的对象为图13.5.34所示的边线，倒圆角半径值为0.5。

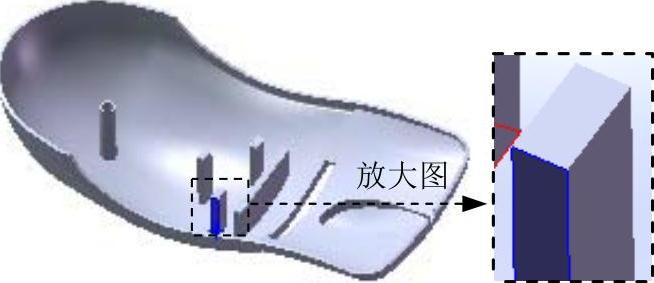

Step23.添加倒圆3。倒圆的对象为图13.5.35所示的边线，倒圆角半径值为0.2。

图13.5.34 倒圆2

图13.5.35 倒圆3

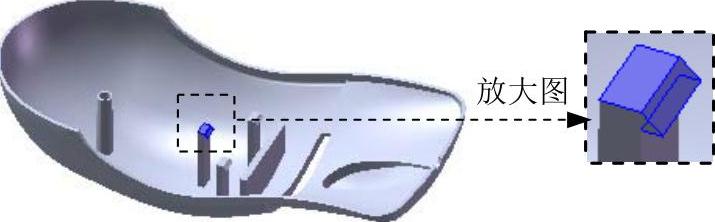

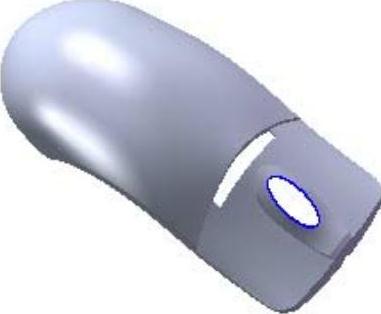

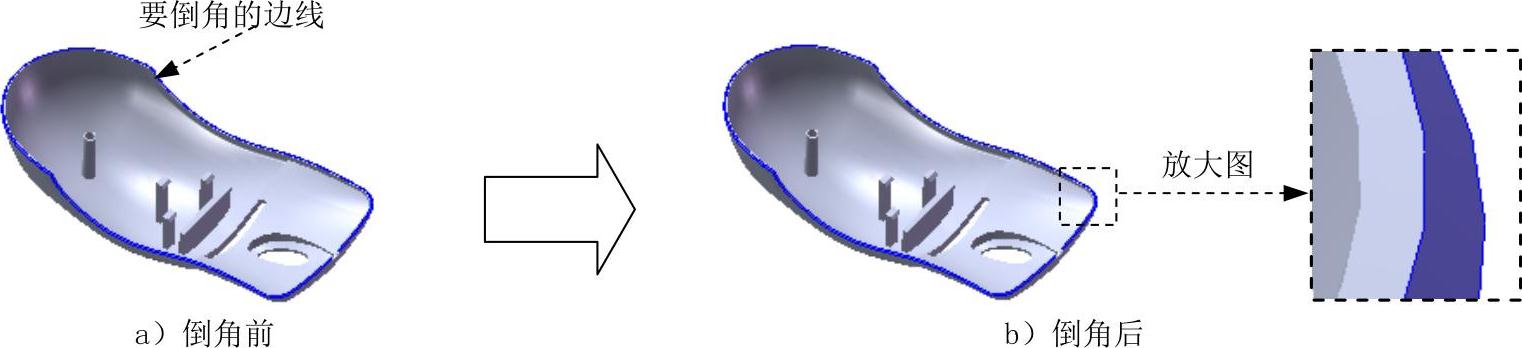

Step24.创建图13.5.36b所示的倒角特征2。在区域中单击按钮，选择命令；单击按钮，系统弹出“倒斜角选项”对话框。选取倒斜角边类型为单选项，单击按钮；选取图13.5.36a所示的边线为要倒角的对象，在“倒斜角”命令条的文本框中输入1.0；单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒角特征2的创建。

图13.5.36 倒角特征2

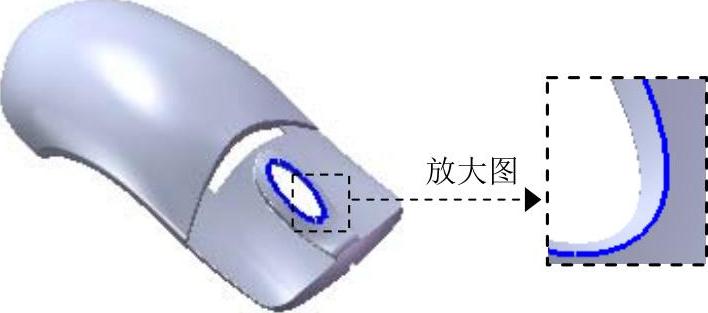

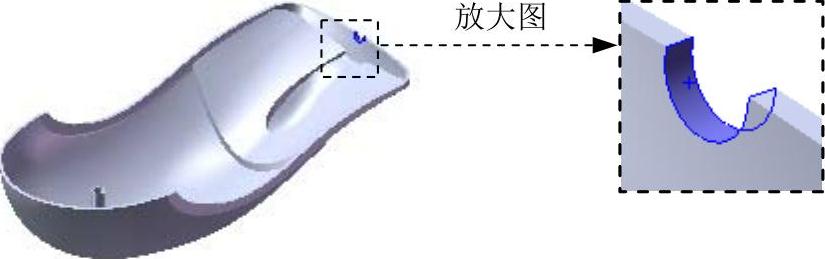

Step25.添加倒圆4。倒圆的对象为图13.5.37所示的边线，倒圆角半径值为0.5。

图13.5.37 倒圆4

Step26.保存并关闭模型文件。
