如何创建一款鼠标上盖？

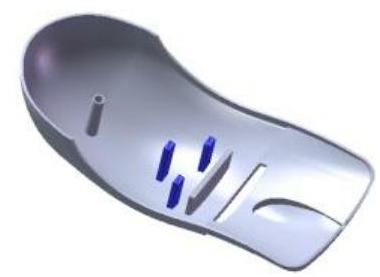

鼠标上盖模型如图32.93所示。

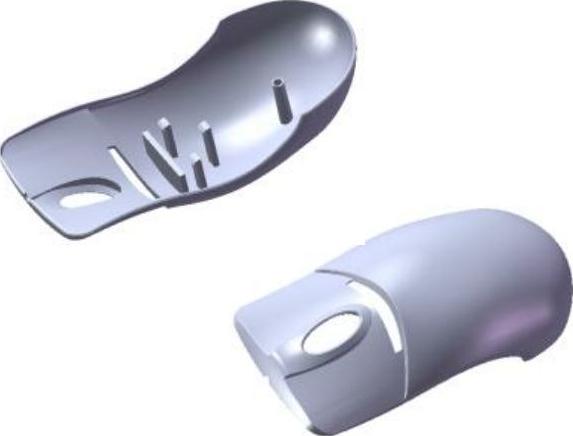

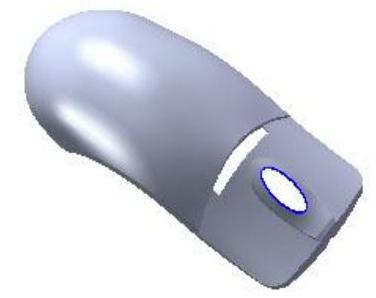

图32.93 鼠标上盖模型

Step1.在装配中创建新零件。选择下拉菜单命令，设计树中会增加一个固定的零件，如图32.94所示。

Step2.在设计树中右击新建的零件，在弹出的快捷菜单中选择命令，系统进入空白界面。选择下拉菜单命令，在系统弹出的对话框中单击按钮，将新的零件命名为top_cover.SLDPRT。

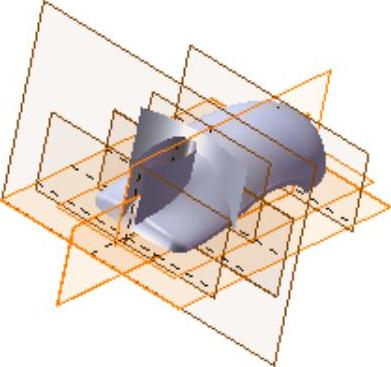

Step3.引入零件，如图32.95所示。选择下拉菜单命令；在系统弹出的对话框中选择second.SLDPRT文件，单击按钮；在对话框的区域选中、、和复选框；单击“插入零件”对话框中的按钮，完成second.SLDPRT文件的引入。

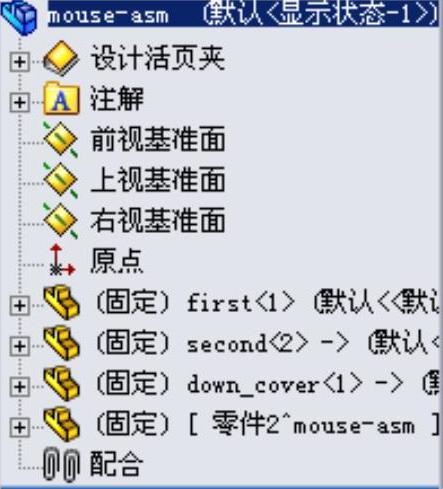

图32.94 设计树新增零件

图32.95 引入零件

Step4.创建图32.96所示的曲面-剪裁1。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；在对话框的区域中选择单选项；选取图32.97所示的曲面为剪裁曲面。选择单选项，然后选取图32.98所示的曲面为需要移除的面；单击对话框中的按钮，完成曲面-剪裁1的创建。

Step5.创建图32.99所示的加厚1。选择下拉菜单命令，系统弹出“加厚”对话框；选取曲面-剪裁1为要加厚的曲面；在“加厚”对话框的区域中单击“加厚边侧2”按钮；在区域后的文本框中输入值1.0；单击按钮，完成加厚1的创建。

图32.96 曲面-剪裁1

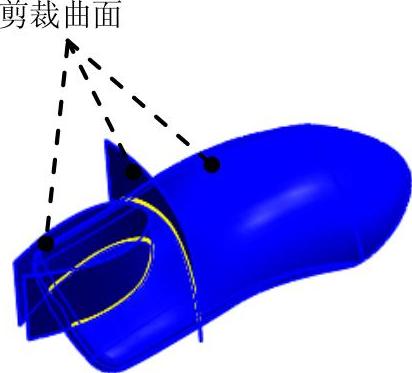

图32.97 定义剪裁曲面

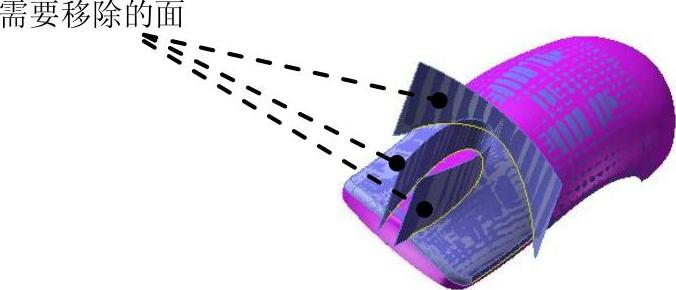

图32.98 定义移除曲面

Step6.创建图32.100所示的基准面5。选择下拉菜单命令，系统弹出“基准面”对话框（注：具体参数和操作参见随书光盘）；单击对话框中的按钮，完成基准面5的创建。

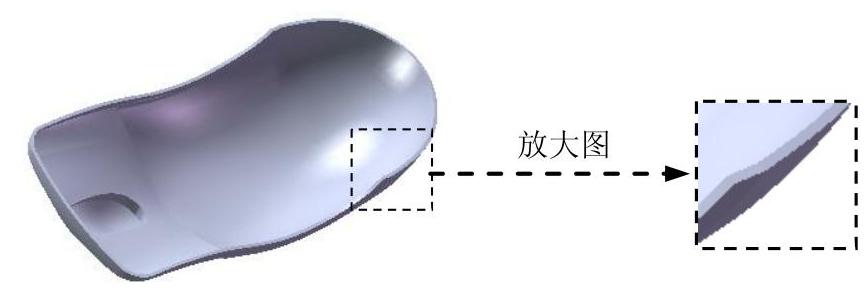

图32.99 加厚1

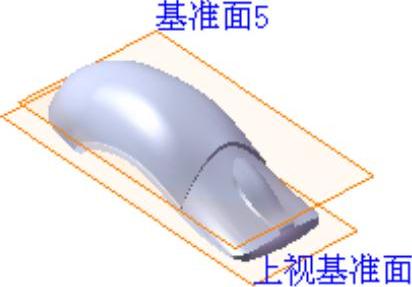

图32.100 基准面5

Step7.创建图32.101所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取基准面5为草图基准面，在草绘环境中绘制图32.102所示的草图4，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项；单击按钮，完成凸台-拉伸1的创建。

图32.101 凸台-拉伸1

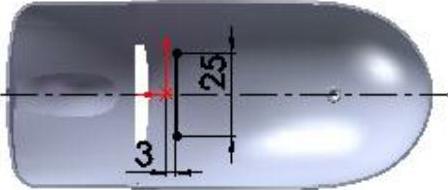

图32.102 草图4

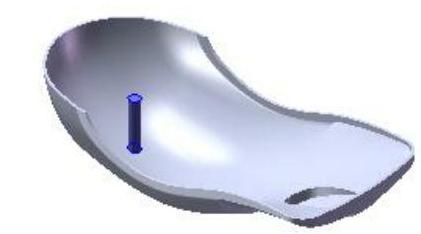

Step8.创建图32.103所示的零件特征——拔模1。选择下拉菜单命令。选取图32.104所示的拔模面；选取图32.105所示的拔模中性面；采用系统默认的拔模方向，在“拔模”对话框区域的文本框中输入数值1.0；单击按钮，完成拔模1的创建。

图32.103 拔模1

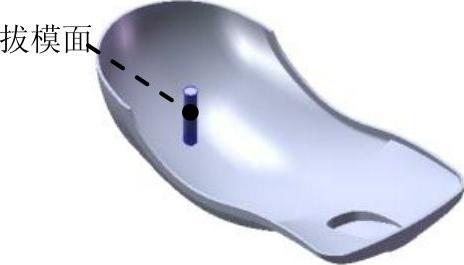

图32.104 拔模面

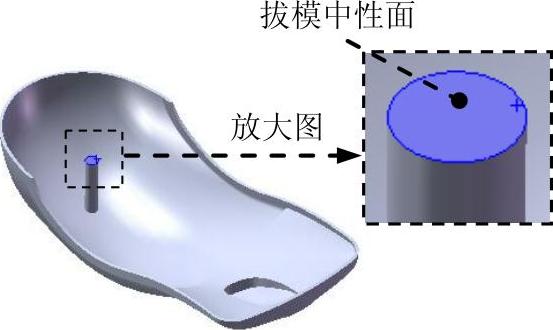

图32.105 拔模中性面

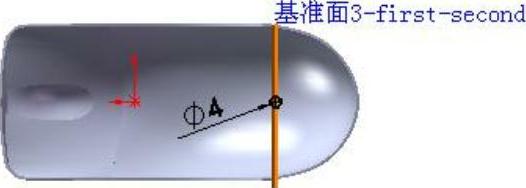

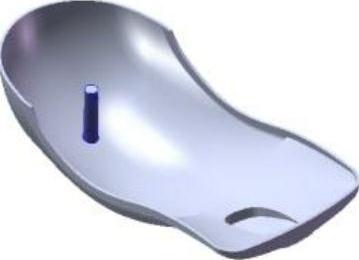

Step9.创建图32.106所示的零件特征——φ3.0（3）直径孔1。选择下拉菜单命令，系统弹出“孔规格”对话框；选择选项卡，系统弹出“孔位置”对话框，选择图32.107所示的模型表面点为孔的放置位置；在“孔规格”对话框中选择选项卡，选择孔“类型”为（孔），标准为，类型为，大小为。在“孔规格”对话框的下拉列表中选择选项；在“孔规格”对话框区域的文本框中输入值5.0；单击“孔规格”对话框中的按钮，完成φ3.0（3）直径孔1的创建。

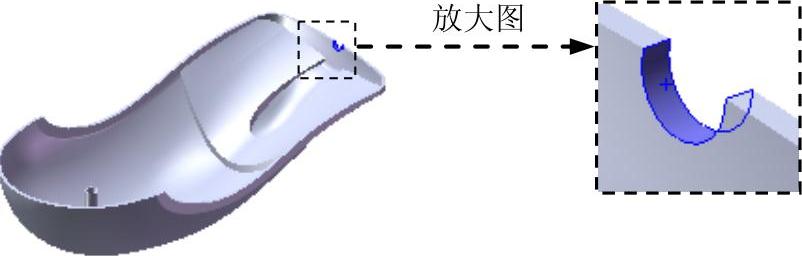

图32.106 φ3.0（3）直径孔1

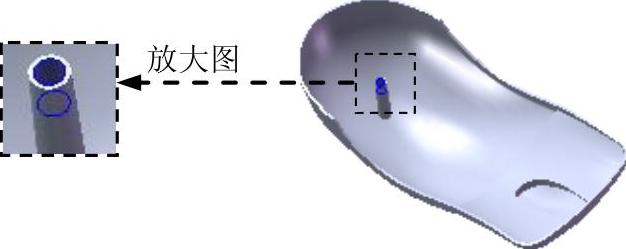

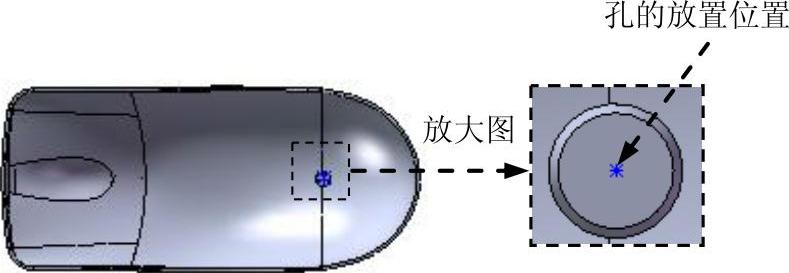

图32.107 孔的放置位置

Step10.创建图32.108所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取基准面2为草图基准面，在草绘环境中绘制图32.109所示的草图5；单击按钮，采用与系统默认相反的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸1的创建。

图32.108 切除-拉伸1

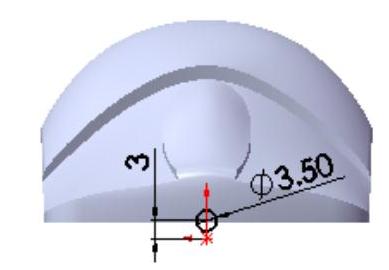

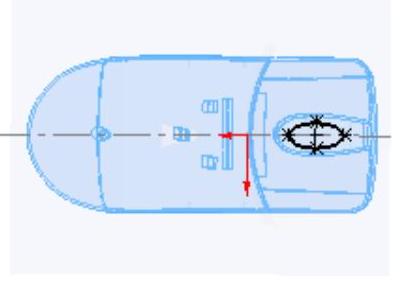

图32.109 草图5

Step11.创建图32.110所示的零件特征——切除-拉伸2。选择下拉菜单命令；选取上视基准面为草图基准面，在草绘环境中绘制图32.111所示的草图6；单击“反向”按钮，在“切除-拉伸”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸2的创建。

图32.110 切除-拉伸2

图32.111 草图6

Step12.创建图32.112所示的基准面6。选择下拉菜单命令，系统弹出“基准面”对话框；选取上视基准面为参考实体；采用系统默认的偏移方向值，在后的文本框中输入数值18.0；单击对话框中的按钮，完成基准面6的创建。

Step13.创建图32.113所示的零件基础特征——拉伸-薄壁1。选择下拉菜单命令；选取基准面6为草图基准面；绘制图32.114所示的草图7；采用系统默认的加厚值，在“凸台-拉伸”对话框区域的下拉列表中选择选项；单击按钮，采用与系统默认相反的加厚方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，在文本框中输入数值2.0；单击按钮，完成拉伸-薄壁1的创建。(https://www.daowen.com)

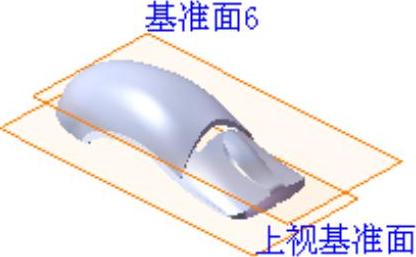

图32.112 基准面6

图32.113 拉伸-薄壁1

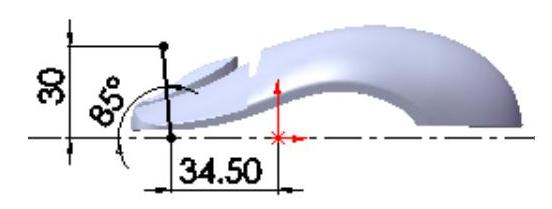

图32.114 草图7

Step14.创建图32.115所示的零件基础特征——凸台-拉伸2。打开mouse_asm.SLDASM文件，进入装配环境，在设计树中选择节点，右击，在弹出的快捷菜单中选择“编辑零件”命令，系统进入零件编辑环境；选择下拉菜单命令；选取基准面6为草图基准面（在图形区显示出first零件中的草图13），在草绘环境中绘制图32.116所示的草图8（此草图与first中的草图13完全重合）；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，在区域的下拉列表中选择选项，输入深度值1.0；单击按钮，完成凸台-拉伸2的创建；在工具栏中单击“编辑零件”按钮，退出零件编辑环境，在设计树中选择节点，右击，在弹出的快捷菜单中选择“打开零件”命令，进入top_cover零部件编辑环境。

图32.115 凸台-拉伸2

图32.116 草图8

Step15.创建图32.117所示的零件基础特征——凸台-拉伸3。选择下拉菜单命令；选取图32.118所示的模型表面为草图基准面，在草绘环境中绘制图32.119所示的草图9；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，选取与草图基准面对应的面为拉伸终止面；单击按钮，完成凸台-拉伸3的创建。

Step16.参照Step15的操作步骤创建图32.120所示的凸台-拉伸4和图32.121所示的凸台-拉伸5，横断面草图同凸台-拉伸3的草图。

图32.117 凸台-拉伸3

图32.118 草图基准面

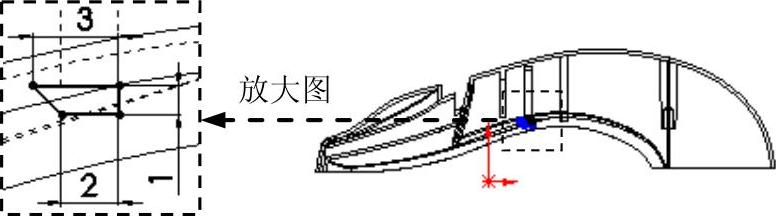

图32.119 草图9

图32.120 凸台-拉伸4

图32.121 凸台-拉伸5

Step17.创建图32.122所示的草图10。选择下拉菜单命令；选取前视基准面为草图基准面；在草绘环境中绘制图32.122所示的草图；选择下拉菜单命令，完成草图10的创建。

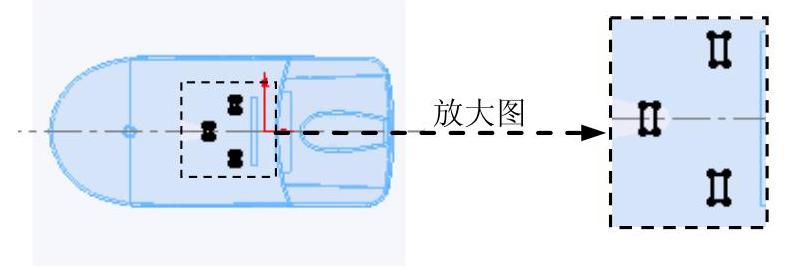

Step18.创建图32.123所示的零件特征——切除-拉伸3。打开mouse_asm.SLDASM文件，进入装配环境，在设计树中选择节点，右击，在弹出的快捷菜单中选择“编辑零件”命令，系统进入零件编辑环境；选择下拉菜单命令；选取上视基准面为草图基准面（在图形区显示出first零件中的草图14），在草绘环境中绘制图32.124所示的横断面草图；单击按钮，采用与系统默认相反的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸3的创建；在工具栏中单击“编辑零件”按钮，退出零件编辑环境，在设计树中选择节点，右击，在弹出的快捷菜单中选择“打开零件”命令，进入top_cover零部件编辑环境。

图32.122 草图10

图32.123 切除-拉伸3

图32.124 横断面草图

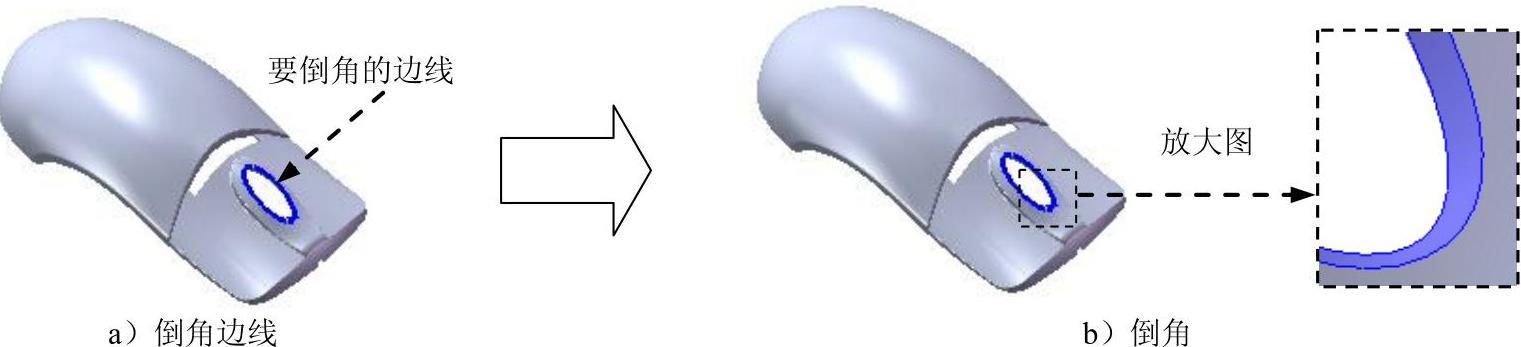

Step19.创建图32.125b所示的倒角1。选择下拉菜单命令，系统弹出“倒角”对话框；选择单选项；选取图32.125a所示的边线为要倒角的对象；在文本框中输入数值0.3，在文本框中输入数值45.0；单击按钮，完成倒角1的创建。

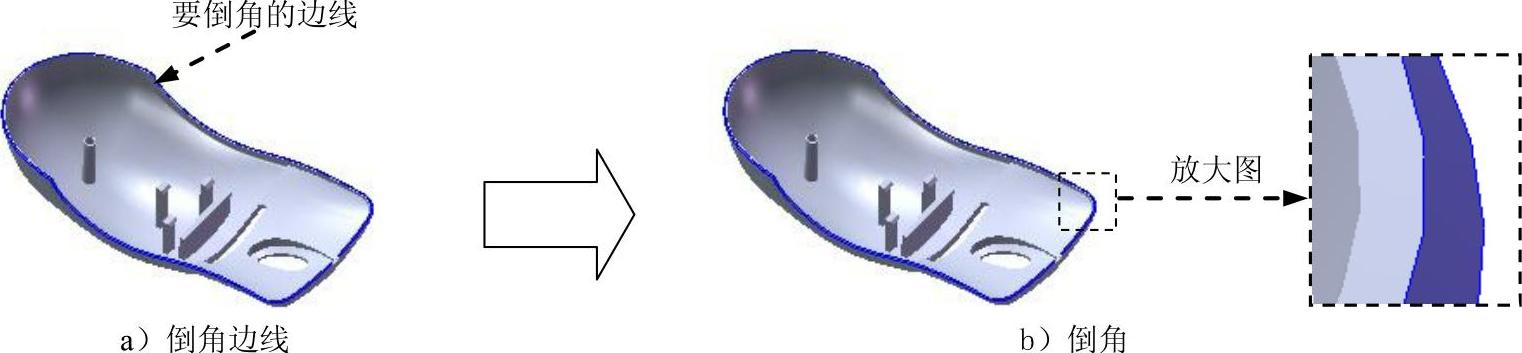

图32.125 倒角1

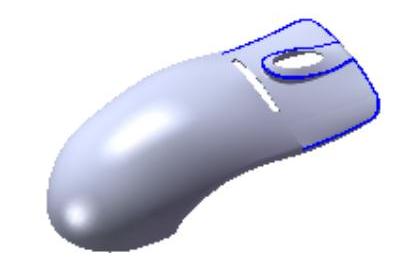

Step20.创建图32.126b所示的圆角1。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图32.126a所示的边线为要倒圆角的对象；在对话框中输入半径值0.5；单击“圆角”对话框中的按钮，完成圆角1的创建。

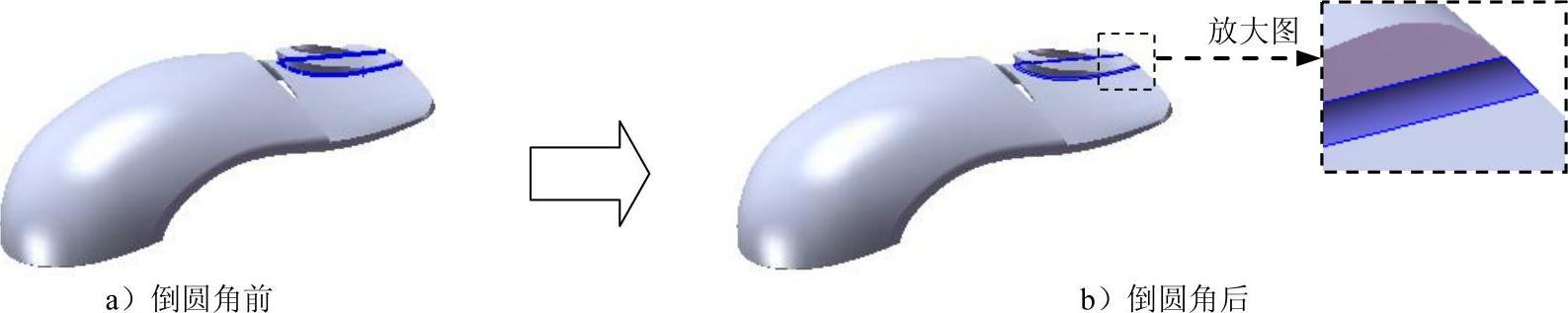

图32.126 圆角1

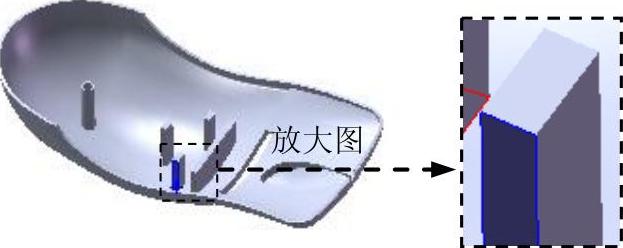

Step21.创建圆角2。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，选取图32.127所示的边线为要倒圆角的对象，圆角半径值为0.2。

Step22.创建圆角3。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，选取图32.128所示的边线为要倒圆角的对象，圆角半径值为0.5。

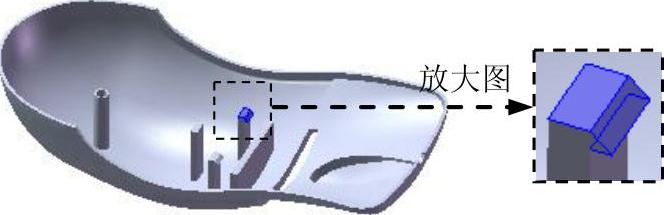

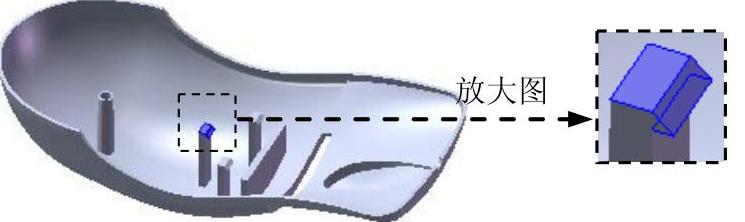

图32.127 圆角2边线

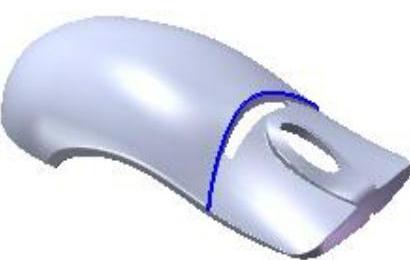

图32.128 圆角3边线

Step23.创建图32.129b所示的倒角2。选择下拉菜单命令，系统弹出“倒角”对话框；选择单选项；选取图32.129a所示的边线为要倒角的对象；在文本框中输入数值1.0，在文本框中输入数值60.0；单击按钮，完成倒角2的创建。

图32.129 倒角2

Step24.创建圆角4。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，选取图32.130所示的边线为要倒圆角的对象，圆角半径值为0.5。

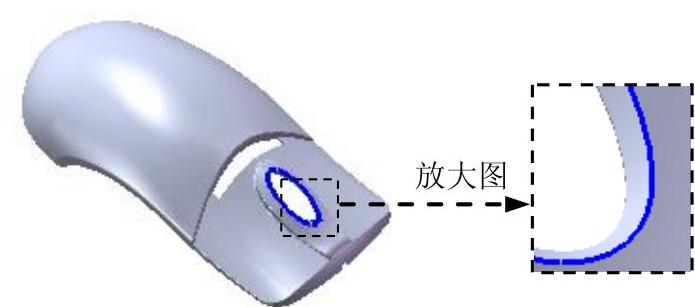

图32.130 圆角4边线

Step25.保存模型文件。选择下拉菜单命令，将模型存盘。
