如何在装配体中添加垫片：图示路径和步骤

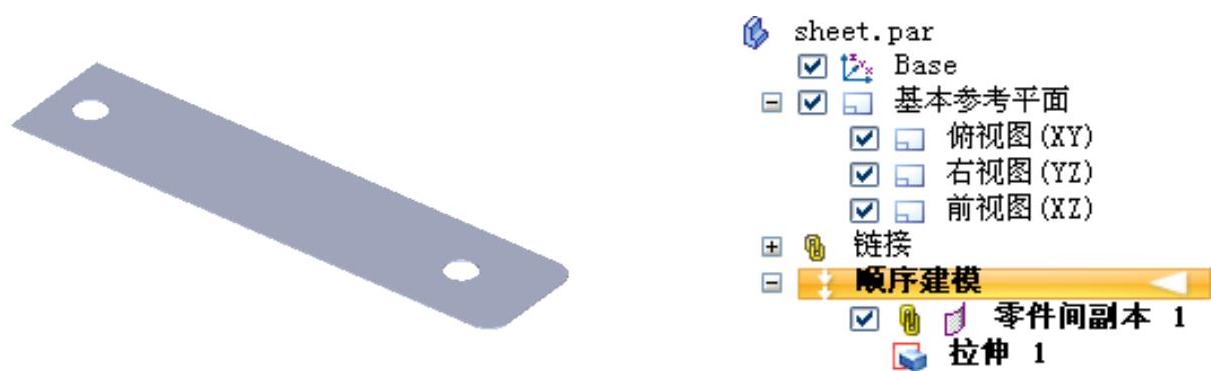

下面讲解垫片的创建过程。零件模型及路径查找器如图16.12.1所示。

图16.12.1 零件模型及路径查找器

Step1.在装配体中建立垫片sheet。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为sheet，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取lampshade_front零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取图16.12.2所示的模型表面，单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击选择命令。

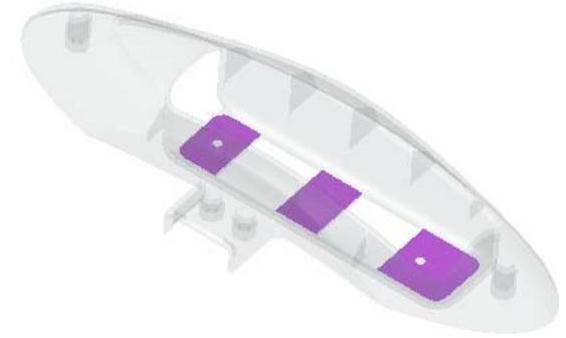

图16.12.2 零件间复制1(https://www.daowen.com)

Step3.创建图16.12.3所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图16.12.4所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入0.5，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

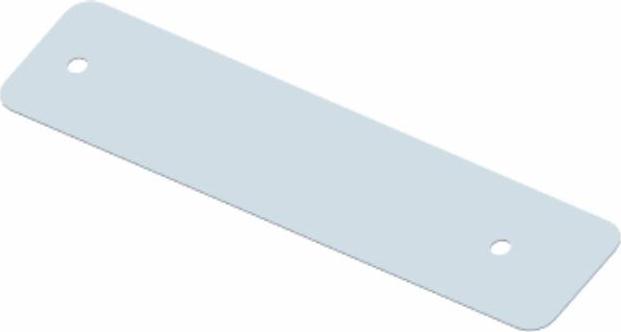

图16.12.3 拉伸特征1

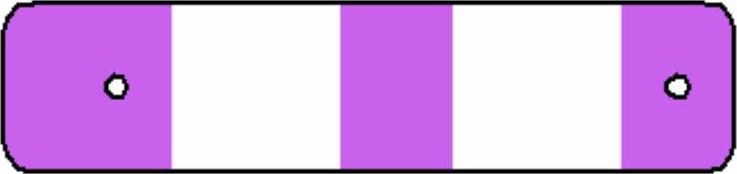

图16.12.4 截面草图

Step4.保存并关闭模型文件。
