实用技巧：平面铣削加工的要点

Step1.绘制矩形边界。单击顶视图按钮，选择下拉菜单命令，系统弹出“矩形”工具栏。在“矩形”工具栏中确认按钮被按下，选取图25.4所示的点，然后在后的文本框中输入值155，在后的文本框中输入值115，按Enter键。单击按钮，完成矩形边界的绘制，结果如图25.5所示。

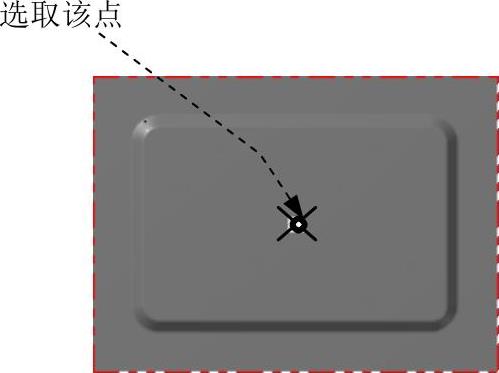

图25.4 定义基准点

图25.5 绘制矩形边界

Step2.选择下拉菜单命令，系统弹出“输入新NC名称”对话框，采用系统默认的NC名称。单击按钮，完成NC名称的设置，此时系统弹出“串连选项”对话框。

Step3.设置加工区域。在图形区中选取图25.6所示的边线，系统自动选取图25.7所示的边链。单击按钮，完成加工区域的设置，此时系统弹出“2D刀具路径-平面铣削”对话框。

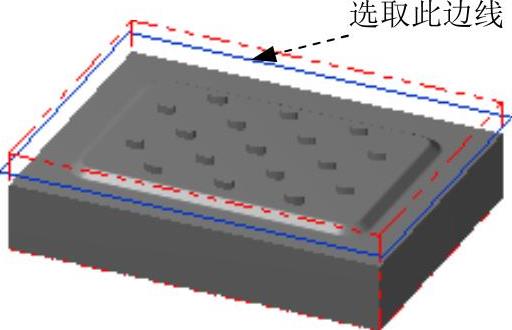

图25.6 选取区域

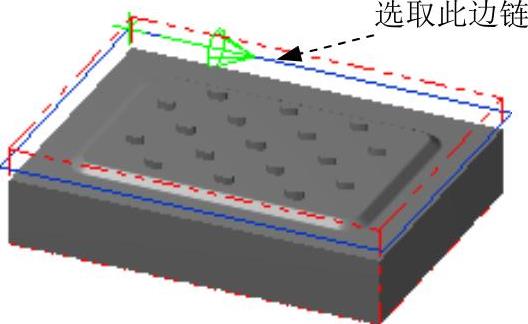

图25.7 定义区域

Step4.确定刀具类型。在“2D刀具路径-平面铣削”对话框的左侧节点列表中单击节点，切换到“刀具参数”界面；单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（平底刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“2D刀具路径-平面铣削”对话框。

Step5.选择刀具。在“2D刀具路径-平面铣削”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图25.8所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“2D刀具路径-平面铣削”对话框。

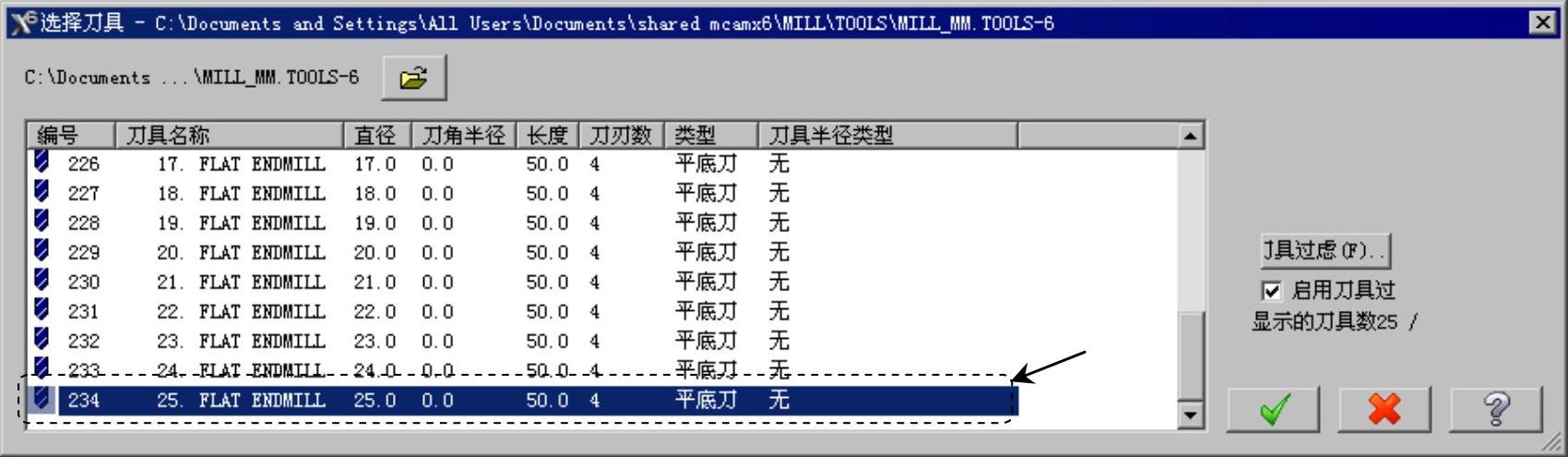

图25.8 “选择刀具”对话框(https://www.daowen.com)

Step6.设置刀具参数。

（1）完成上步操作后，在“2D刀具路径-平面铣削”对话框的刀具列表中双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为1。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值400.0，在文本框中输入值200.0，在文本框中输入值500.0，在文本框中输入值800.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项，单击该对话框中的按钮，关闭“Coolant…”对话框。

Step7.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，此时系统返回至“2D刀具路径-平面铣削”对话框。

Step8.设置加工参数。在“2D刀具路径-平面铣削”对话框的左侧节点列表中单击节点，设置图25.9所示的参数。

Step9.在“2D刀具路径-平面铣削”对话框的左侧节点列表中单击下的节点，然后选中复选框，在文本框中输入值2，在文本框中输入值0，在文本框中输入值0.5，选中复选框，完成Z轴切削分层铣削参数的设置。

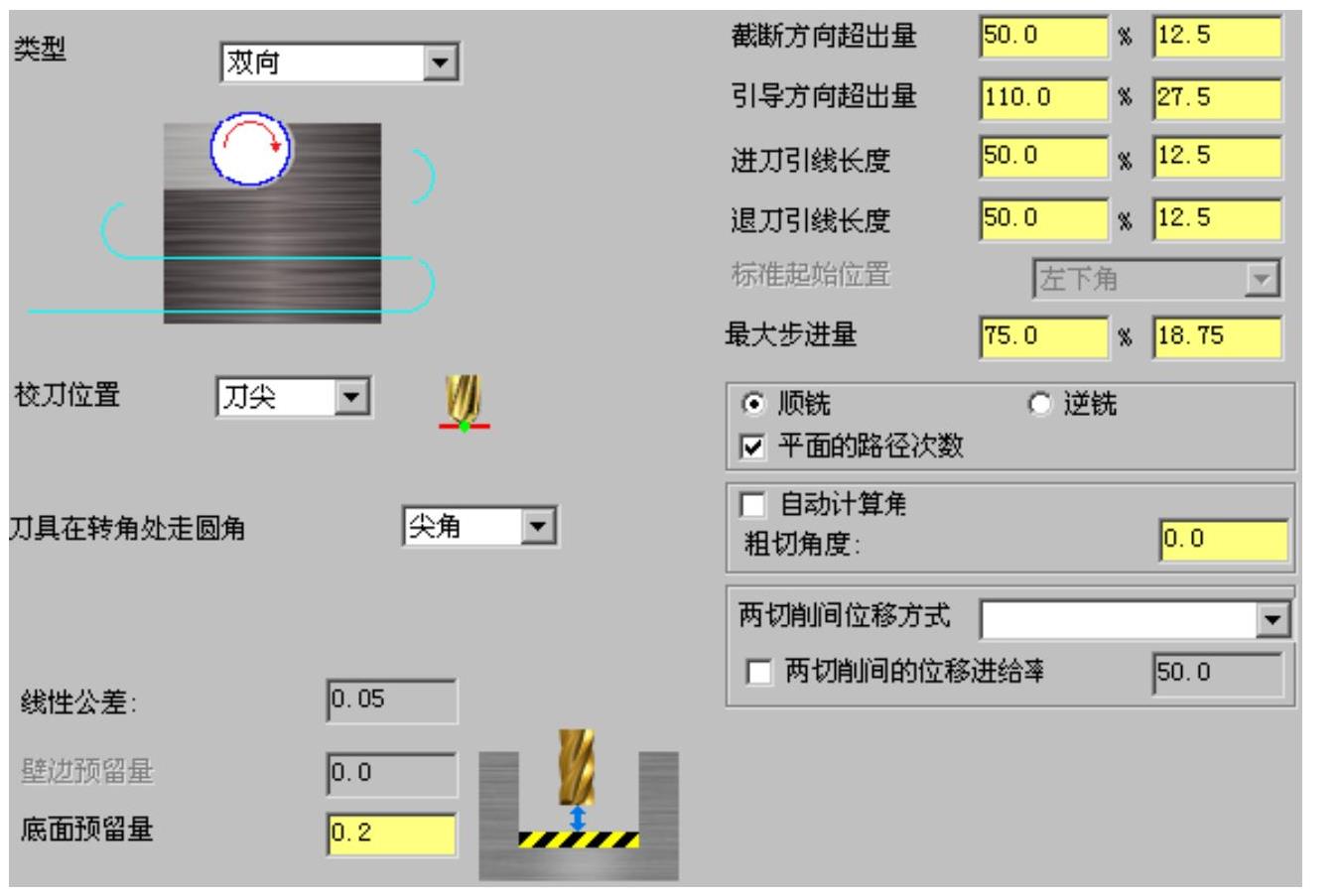

图25.9 “切削参数”参数设置界面

Step10.设置共同参数。在“2D刀具路径­平面铣削”对话框的左侧节点列表中单击节点，所有参数均采用系统默认设置值。

Step11.单击“2D刀具路径­平面铣削”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图25.10所示的刀具路径。

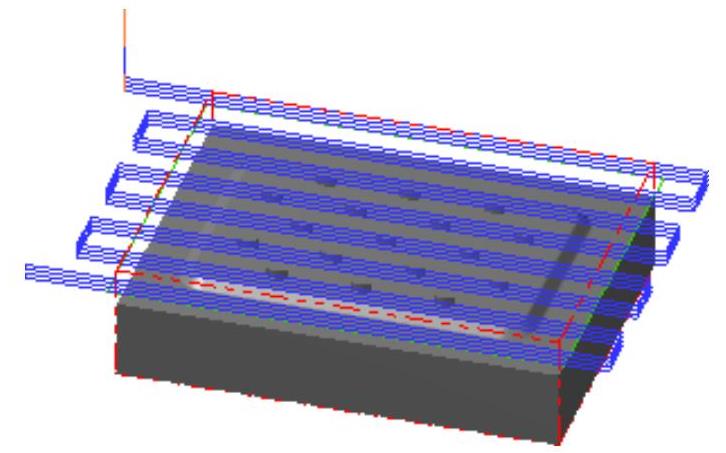

图25.10 刀具路径
