精加工平行铣削加工策略优化

Step1.选择加工方法。选择下拉菜单命令。

说明：单击操作管理器中的按钮隐藏上步的刀具路径，以便于后面加工面的选取，下同。

Step2.设置加工区域。

（1）选取加工面。在图形区中选取图13.9所示的面（共17个面），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

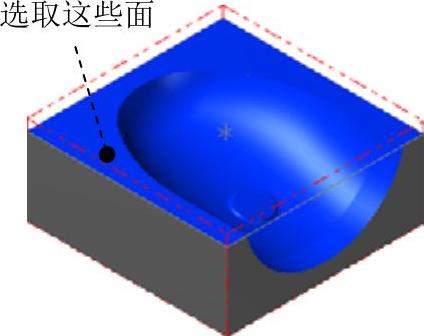

图13.9 选取加工面

（2）设置加工边界。在区域中单击按钮，系统弹出“串连选项”对话框。在图形区中选取图13.5所示的边线，单击按钮，系统返回至“刀具路径的曲面选取”对话框。

（3）单击按钮，完成加工区域的设置，同时系统弹出“曲面精加工平行铣削”对话框。

Step3.确定刀具类型。在“曲面精加工平行铣削”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。然后单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工平行铣削”对话框。

Step4.选择刀具。在“曲面精加工平行铣削”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图13.10所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工平行铣削”对话框。

图13.10 “选择刀具”对话框

Step5.设置刀具参数。(https://www.daowen.com)

（1）完成上步操作后，在“曲面精加工平行铣削”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为2。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值300.0，在文本框中输入值150.0，在文本框中输入值500.0，在文本框中输入值1500.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置加工参数。

（1）设置曲面参数。在“曲面精加工平行铣削”对话框中单击选项卡，在文本框中输入值0.5。

（2）设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击选项卡；然后在文本框中输入值2.0；在下拉列表中选择选项；在文本框中输入值45。

Step7.单击“曲面精加工平行铣削”对话框中的按钮，同时在图形区生成图13.11所示的刀具路径。

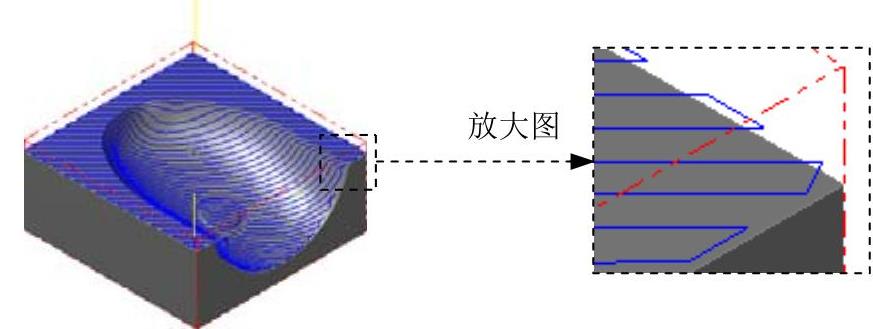

图13.11 刀具路径
