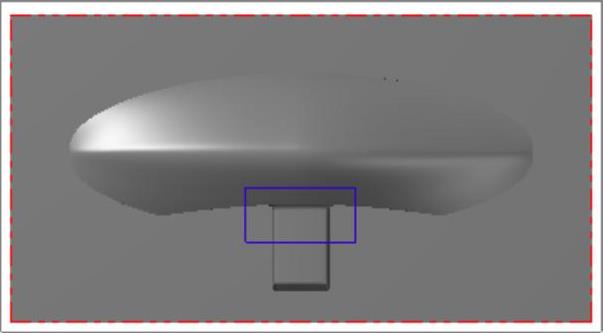

Step1.绘制边界。单击顶视图图示按钮,选择下拉菜单图示图示图示命令,系统弹出“矩形”工具栏。在“矩形”工具栏的图示后的文本框中输入值60,在图示后的文本框中输入值-30,按Enter键。在绘制区域单击确定矩形的放置位置(图9.17),单击图示按钮,完成矩形边界的绘制,结果如图9.18所示。

图示

图9.17 绘制边界(顶视图)

图示

图9.18 绘制矩形边界(等角视图)

Step2.选择加工方法。选择下拉菜单图示图示图示图示图示命令。

Step3.设置加工区域。

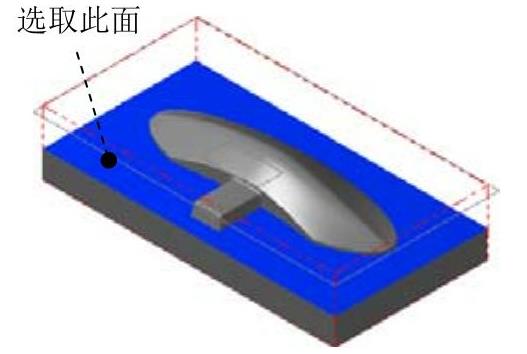

(1)选取加工面。在图形区中选取图9.19所示的面(共15个面),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

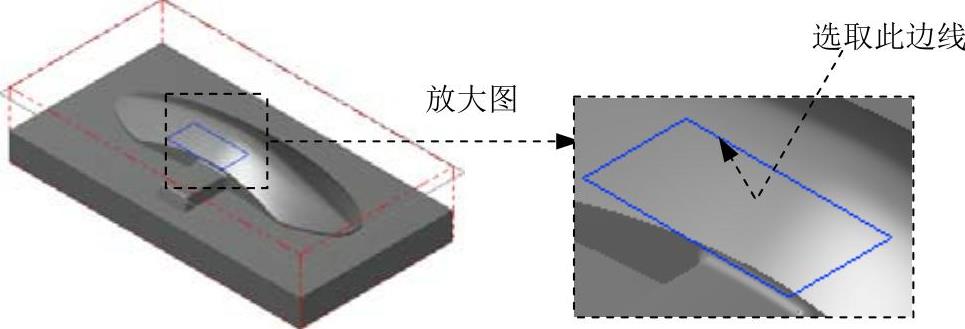

(2)设置加工边界。在图示区域中单击图示按钮,系统弹出“串连选项”对话框。在图形区中选取图9.18所示的边线,单击图示按钮,系统返回至“刀具路径的曲面选取”对话框。

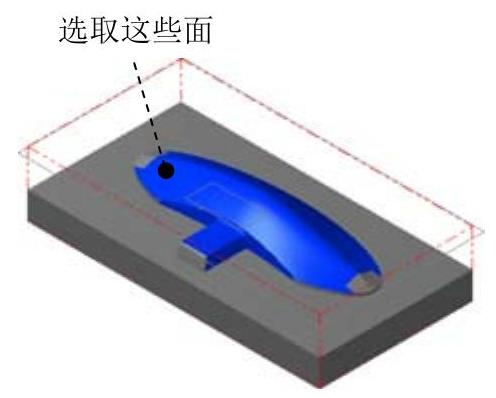

(3)单击图示区域中的图示按钮,选取图9.20所示的面为干涉面,然后按Enter键。

(4)单击图示按钮,完成加工区域的设置,同时系统弹出“曲面残料粗加工”对话框。

图示

图9.19 选取加工面

图示

图9.20 选取干涉面(https://www.daowen.com)

Step4.确定刀具类型。在“曲面残料粗加工”对话框中单击图示按钮,系统弹出“刀具过滤列表设置”对话框。单击图示区域中的图示按钮后,在刀具类型按钮群中单击图示(平底刀)按钮。单击图示按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面残料粗加工”对话框。

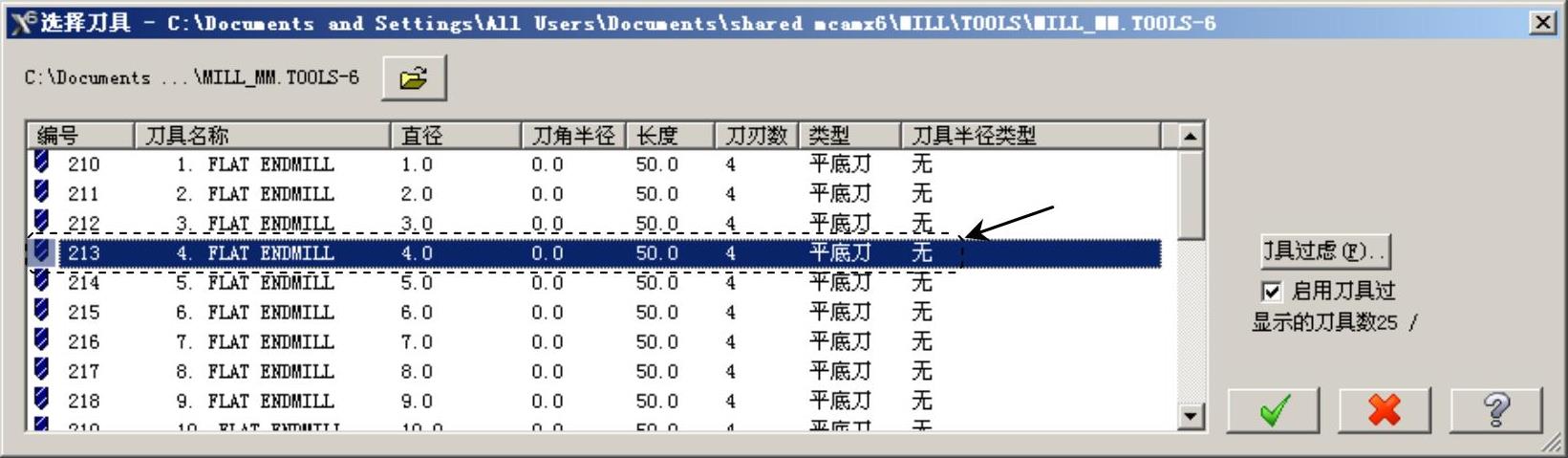

Step5.选择刀具。在“曲面残料粗加工”对话框中单击图示按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图9.21所示的刀具。单击图示按钮,关闭“选择刀具”对话框,系统返回至“曲面残料粗加工”对话框。

图示

图9.21 “选择刀具”对话框

Step6.设置刀具相关参数。

(1)在“曲面残料粗加工”对话框的图示选项卡的列表框中显示出Step5所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的图示文本框中,将原有的数值改为4。

(3)设置刀具参数。单击“定义刀具-机床群组-1”对话框中的图示选项卡,在图示文本框中输入值200.0,在图示文本框中输入值100.0,在图示文本框中输入值500.0,在图示文本框中输入值2500.0。

(4)设置冷却方式。在图示选项卡中单击图示按钮,在系统弹出的“Coolant…”对话框的图示(切削液)下拉列表中选择图示选项。单击图示按钮,关闭“Coolant…”对话框。

(5)单击“定义刀具-机床群组-1”对话框中的图示按钮,完成刀具参数的设置。

Step7.设置曲面参数。在“曲面残料粗加工”对话框中单击图示选项卡,在图示(选项卡中上面的第一个,此处翻译有误,应为“加工面预留量”)文本框中输入值0.5,在图示(此处翻译有误,应为“干涉面预留量”)文本框中输入值0.3,图示选项卡中的其他参数采用系统默认设置值。

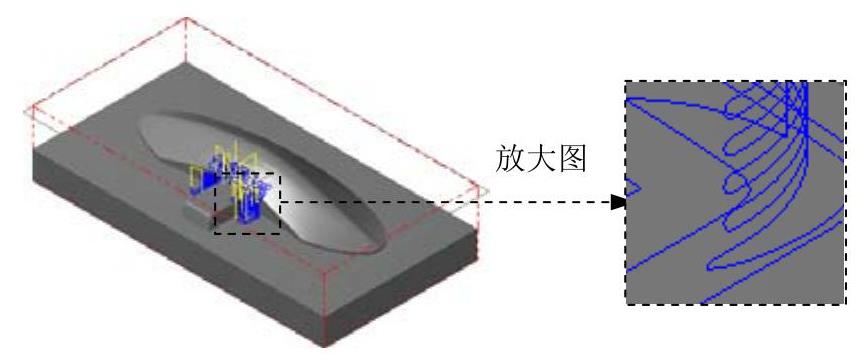

Step8.单击“曲面残料粗加工”对话框中的图示按钮,同时在图形区生成图9.22所示的刀具路径。

图示

图9.22 刀具路径
