粗加工的残料应该如何处理？

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）选取加工面。在图形区中选取图23.13所示的面（共14个面），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

（2）设置加工边界。在区域中单击按钮，系统弹出“串连选项”对话框。在图形区中选取图23.14所示的边线，单击按钮，系统返回至“刀具路径的曲面选取”对话框。

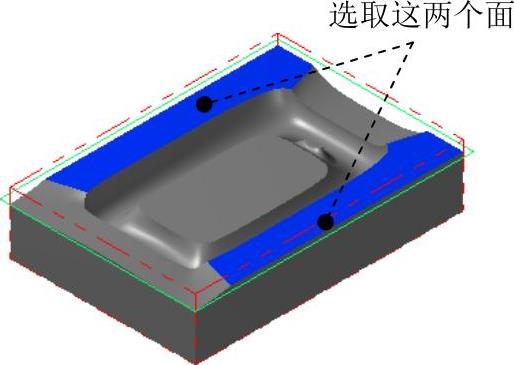

图23.13 选取加工面

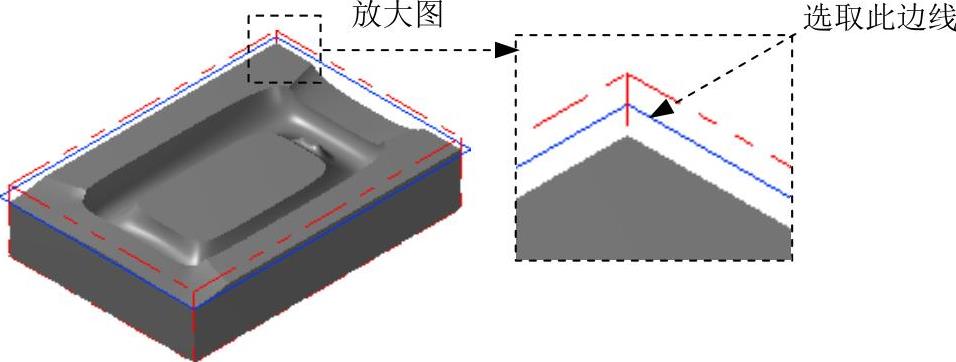

图23.14 选取切削范围边线

（3）单击区域中的按钮，选取图23.15所示的面为干涉面，然后按Enter键。

（4）单击按钮，完成加工区域的设置，此时系统弹出“曲面残料粗加工”对话框。

Step3.确定刀具类型。在“曲面残料粗加工”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面残料粗加工”对话框。

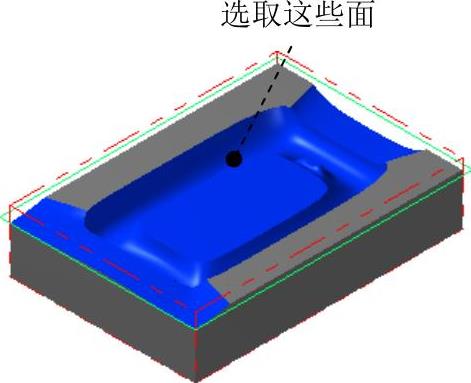

图23.15 选取干涉面

Step4.选择刀具。在“曲面残料粗加工”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图23.16所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面残料粗加工”对话框。(https://www.daowen.com)

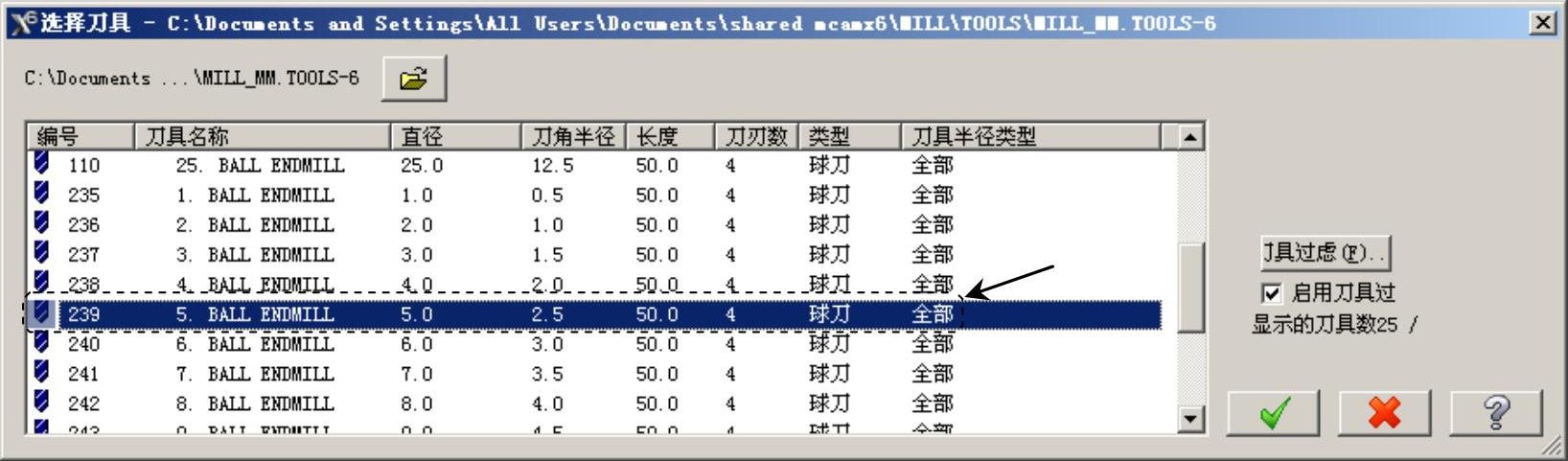

图23.16 “选择刀具”对话框

Step5.设置刀具相关参数。

（1）完成上步操作后，在“曲面残料粗加工”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为3。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值1500.0。

（4）设置冷却方式。在选项卡中单击按钮，在系统弹出的“Coolant…”对话框的（切削液）下拉列表中选择选项。单击按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置曲面参数。在“曲面残料粗加工”对话框中单击选项卡，在（此处翻译有误，应为“加工面预留量”，下同）文本框中输入值0.5，在（此处翻译有误，应为“干涉面预留量”，下同）文本框中输入值0.5，在区域中选中单选项，其他参数均采用系统默认设置值。

Step7.设置残料加工参数。在“曲面残料粗加工”对话框中单击选项卡，在文本框中输入值0.5，在区域选中单选项，然后选中复选框。

Step8.单击“曲面残料粗加工”对话框中的按钮，此时在图形区生成图23.17所示的刀具路径。

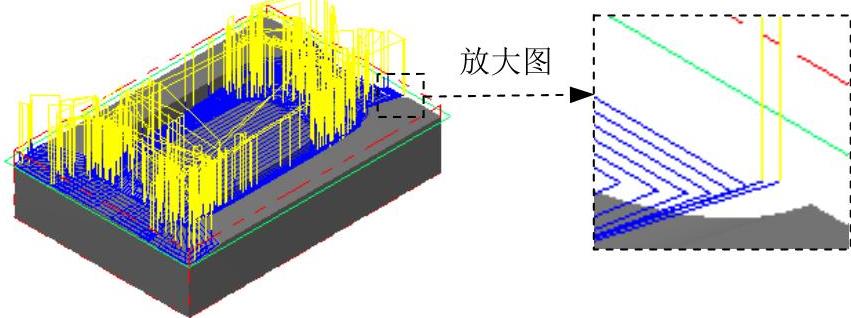

图23.17 刀具路径
