精密平行铣削加工技术探析

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）选取加工面。在图形区中选取图23.18所示的面（共14个面），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

（2）设置加工边界。在区域中单击按钮，系统弹出“串连选项”对话框。在图形区中选取图23.19所示的边线，然后单击按钮，系统返回至“刀具路径的曲面选取”对话框。

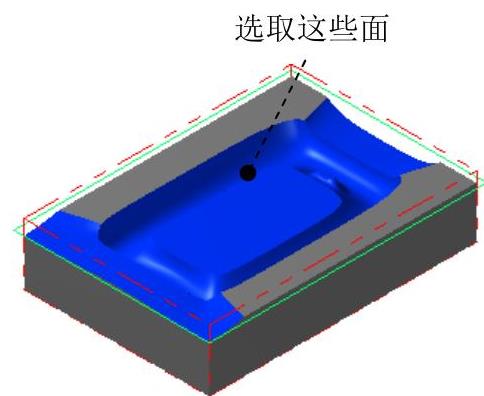

图23.18 选取加工面

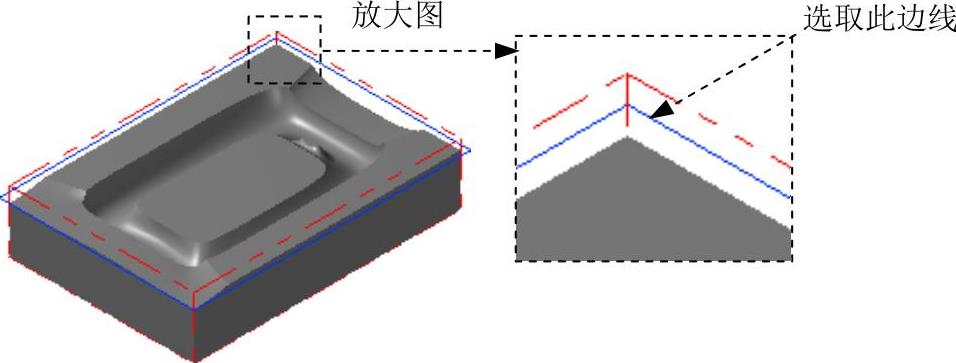

图23.19 选取切削范围边线

（3）单击区域中的按钮，选取图23.20所示的面为干涉面，然后按Enter键。

（4）单击按钮，完成加工区域的设置，此时系统弹出“曲面精加工平行铣削”对话框。

Step3.选择刀具。在“曲面精加工平行铣削”对话框中取消选中复选框，然后选择图23.21所示的刀具。

Step4.设置加工参数。(https://www.daowen.com)

（1）设置曲面参数。在“曲面精加工平行铣削”对话框中单击选项卡，然后在文本框中输入值0.2，在文本框中输入值0.2；在区域中选中单选项，其他参数均采用系统默认设置值。

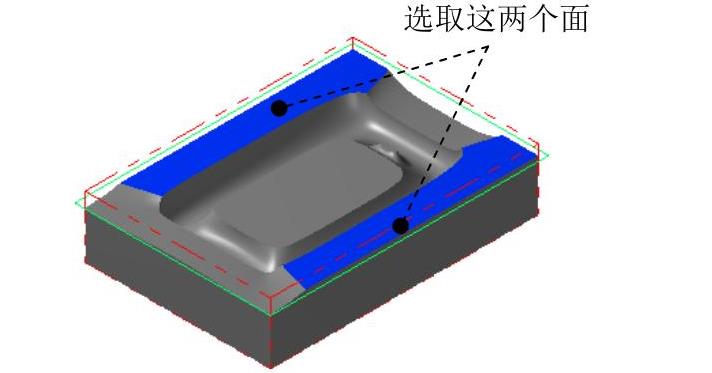

图23.20 选取干涉面

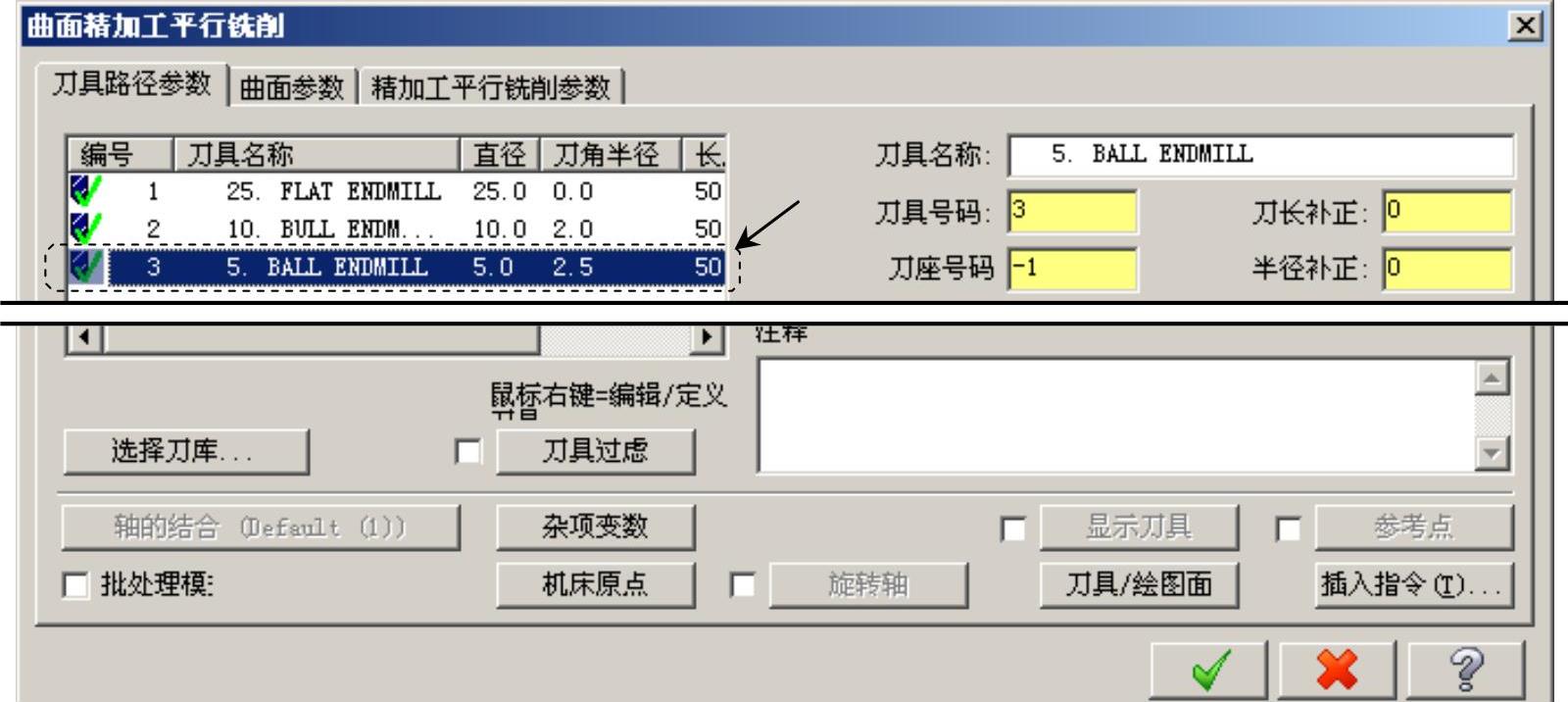

图23.21 “刀具路径参数”选项卡

（2）设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击选项卡，然后在文本框中输入值1.0；在下拉列表中选择选项；在文本框中输入值45。

（3）单击按钮，系统弹出“刀具路径的间隙设置”对话框；在区域的下拉列表中选择选项，并选中复选框。单击按钮，系统返回至“曲面精加工平行铣削”对话框。

Step5.单击“曲面精加工平行铣削”对话框中的按钮，此时在图形区生成图23.22所示的刀具路径。

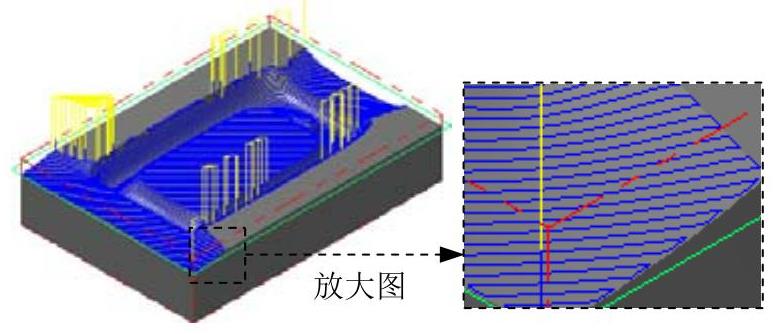

图23.22 刀具路径
