Step1.绘制边界1。

（1）选择命令。选择下拉菜单命令。

（2）定义边界的附着面和边界位置。选取图13.12所示的曲面为边界的附着面，此时在所选取的曲面上出现图13.13所示的箭头。移动鼠标，将箭头移动到图13.14所示的位置单击鼠标左键，此时系统自动生成创建的边界预览。

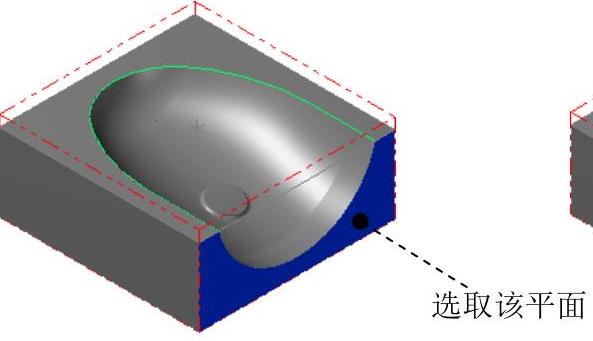

图13.12 定义附着面

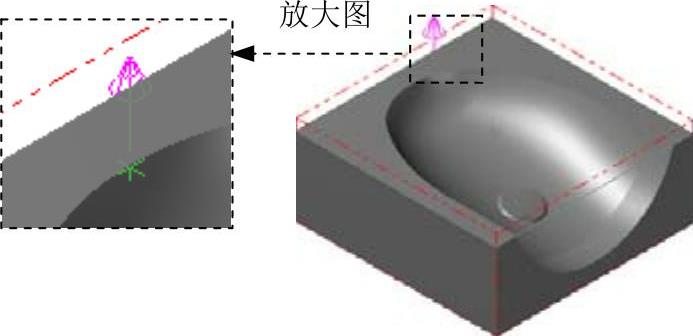

图13.13 箭头

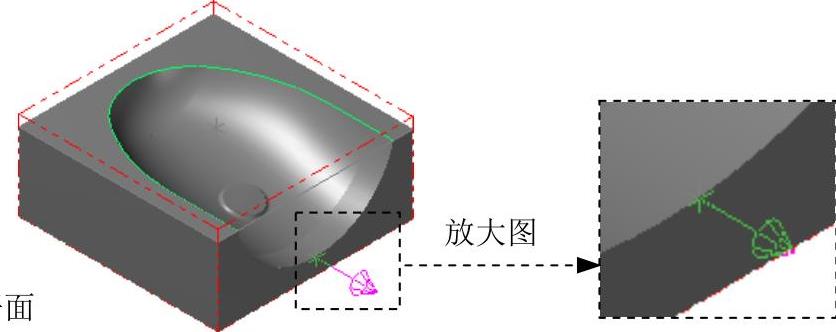

图13.14 定义边界位置

（3）单击按钮完成指定边界1的创建。

Step2.绘制边界2。

（1）选择命令。选择下拉菜单命令。

（2）定义边界的附着面和边界位置。选取图13.15所示的曲面为边界的附着面，此时在所选取的曲面上出现图13.13所示的箭头。移动鼠标，将箭头移动到图13.16所示的位置后单击鼠标左键，此时系统自动生成创建的边界预览。

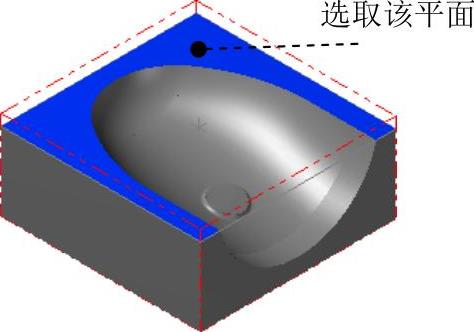

图13.15 定义附着面

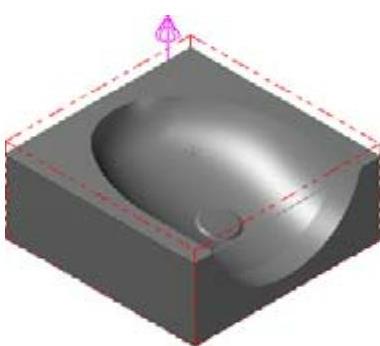

图13.16 定义边界位置

（3）单击按钮完成指定边界2的创建。

Step3.选择加工方法。选择下拉菜单命令。

Step4.设置加工区域。

（1）在图形区中选取图13.17所示的曲面（共16个），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。(www.daowen.com)

图13.17 选取加工面

（2）单击区域中的按钮，系统弹出“串连选项”对话框，采用“部分串联方式”选中复选框，在绘图区选取“边界1”与“边界2”，单击按钮。

（3）单击按钮，系统弹出“曲面精加工交线清角”对话框。

Step5.选择刀具。

（1）确定刀具类型。在“曲面精加工交线清角”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工交线清角”对话框。

（2）选择刀具。在“曲面精加工交线清角”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图13.18所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工交线清角”对话框。

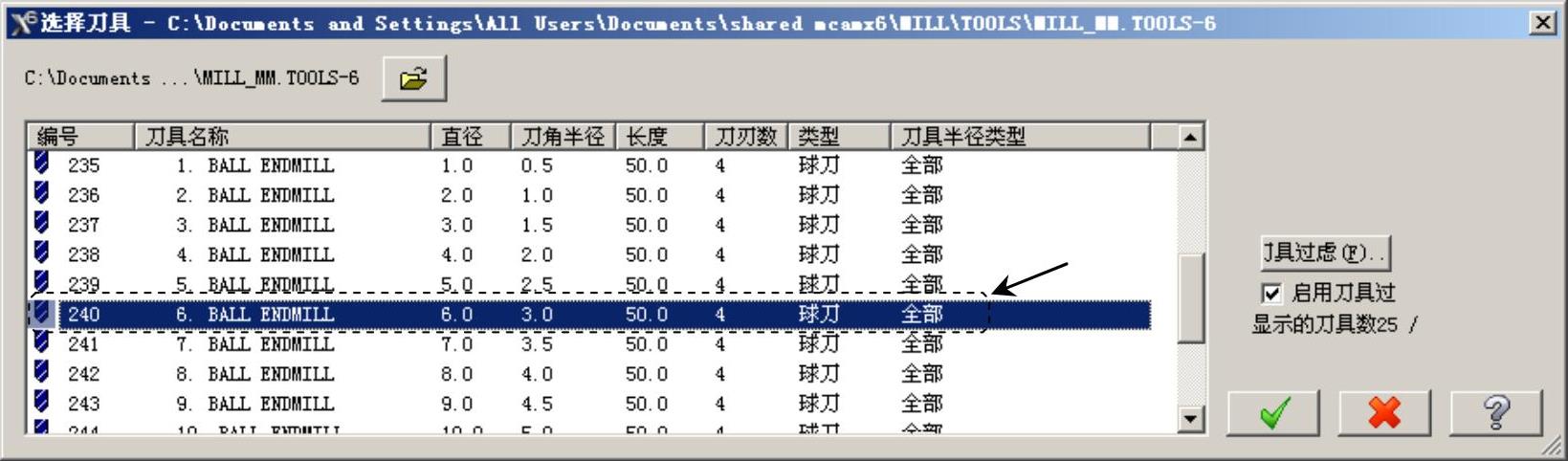

图13.18 “选择刀具”对话框

Step6.设置刀具相关参数。

（1）在“曲面精加工交线清角”对话框的选项卡的列表框中显示出Step5所选取的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为3。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值2000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step7.设置加工参数。

（1）设置曲面加工参数。在“曲面精加工交线清角”对话框中单击选项卡，选项卡中的参数采用系统默认设置值。

（2）设置交线清角精加工参数。在“曲面精加工交线清角”对话框中单击选项卡，取消选中复选框；在区域中选中单选项，在文本框中输入数值0.5。单击按钮，同时在图形区生成图13.19所示的刀具路径。

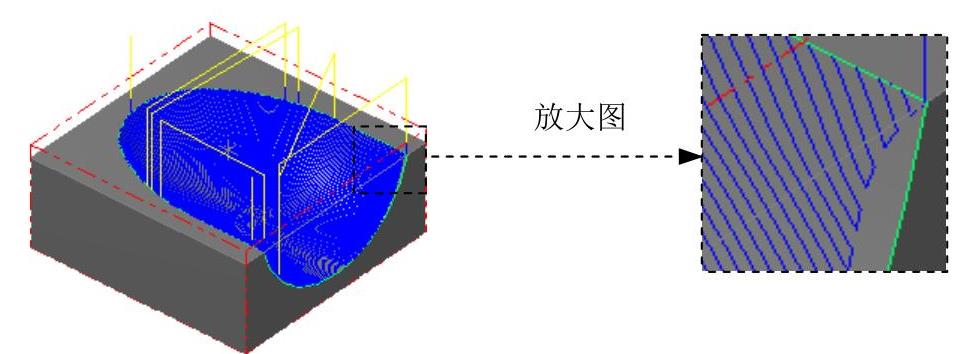

图13.19 刀具路径
